Positionieren Sie die Sturzeinsätze in dem Achsenrohr NIEMALS mit mehr als 3 Zoll (7,62 cm)
(12 Markierungen sichtbar) des Sturzeinsatzes außerhalb des Achsenrohrs. Die Sturzeinsätze
werden in dem Achsenrohr nicht festgezogen. Mögliche Verletzungen des Benutzers oder
Schäden an dem Rollstuhl können die Folge sein.
2.
Bringen Sie den Sturzeinsatz in die gewünschte Position. Stellen Sie sicher, dass sich nicht mehr als 3 Zoll (7,62 cm)
(12 Markierungen sichtbar) der Sturzeinsätze außerhalb des Achsenrohrs befinden.
3.
Schieben Sie den Markierungsring auf den Sturzeinsatz, bis er mit der Sturzschelle bündig ist.
HINWEIS: Stellen Sie vor Gebrauch des Rollstuhls sicher, dass beide Sturzeinsätze auf die gleiche Markierung eingestellt sind. Dies
wird gewährleisten, dass der Abstand zwischen dem Hinterrad und dem Rollstuhl auf beiden Seiten der gleiche ist.
SCHNELLSPANNHEBEL - Stellen Sie vor Gebrauch des Rollstuhls sicher, dass die
Schnellspannhebel zur Hinterseite des Rollstuhls zeigen und geschlossen sind, bei Nichtbeachten
können Verletzungen oder Schäden an dem Rollstuhl die Folge sein.
STANDARD- UND FEDERUNGSSTURZSCHELLEN - Stellen Sie vor Gebrauch des Rollstuhls
sicher, dass die Sechskantschrauben festgezogen sind, bei Nichtbeachten können Verletzungen
oder Schäden an dem Rollstuhl die Folge sein.
4.
Schließen Sie die Sturzschelle. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
5.
Wiederholen Sie SCHRITT 1‐4 für die gegenüberliegende Rollstuhlseite.

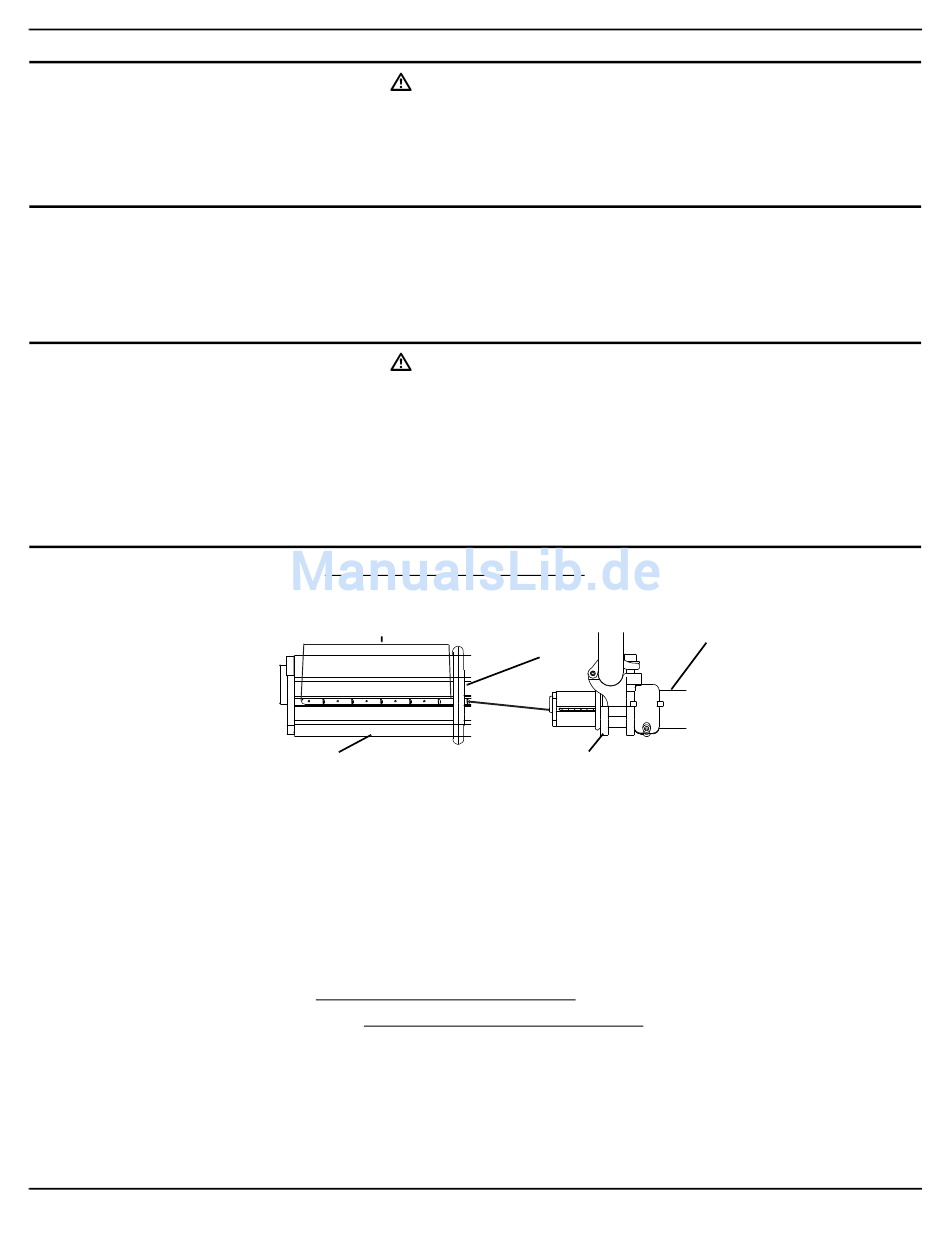

ABBILDUNG 5.16 Einstellen der Radstandbreite - Verstellbares Sturzrohrsystem
Auswechseln des Achsenrohrs
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.17 auf Seite 52.
HINWEIS: Die Sturzleiste ist immer an der Unterseite des Rollstuhlrahmens befestigt.
HINWEIS: Beim Auswechseln des Achsenrohrs ist es nicht notwendig, die zwei Sturzschellen zu entfernen.
1.
Nur beim verstellbaren Sturzrohrsystem ‐ Achten Sie auf die Position der Sturzeinsätze, so dass sie an der gleichen
Position in dem neuen Achsenrohr installiert werden können.
2.
Öffnen Sie die Sturzschellen. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
3.
Entfernen Sie die zwei Hinterräder. Siehe Entfernen/Installieren der Hinterräder auf Seite 38.
4.
Nur beim verstellbaren Sturzrohrsystem ‐ Entfernen Sie die Sturzeinsätze, die in dem Achsenrohr positioniert sind.
5.
Nur beim verstellbaren Sturzrohrsystem ‐ Lösen Sie die zwei Kreuzschlitzschrauben, die die Spureinstellringe an dem
Achsenrohr befestigen, entfernen Sie sie aber NICHT.
6.
Ziehen Sie das vorhandene Achsenrohr durch eine der Sturzschellen.
7.
Nur beim verstellbaren Sturzrohrsystem ‐ Entfernen Sie die Spureinstellringe von dem vorhandenen Achsenrohr.
8.
Ziehen Sie das vorhandene Achsenrohr durch die andere Sturzschelle und entfernen Sie es von dem Rollstuhl.
Part No 1163158
WARNUNG
WARNUNG
Markierungen
Sturzeinsatz
51
Markierungsring
Sturzschelle
ABSCHNITT 5 —RÄDER
Achsenrohr
Rollstühle der Everyday-Serie
