ABSCHNITT 5 —RÄDER
ABSCHNITT 5 —RÄDER
Stellen Sie nach allen Einstellungen, Reparaturen oder Wartungsarbeiten vor der Verwendung
sicher, dass alle Teile sicher festgezogen sind - bei Nichtbeachten können Verletzungen oder
Schäden die Folge sein.
Entfernen/Installieren der Hinterräder
Die Änderung der Größe der Hinterräder kann das Betriebsverhalten des Rollstuhls beein-
trächtigen. Setzen Sie sich mit Invacare unter den auf der Rückseite der Anleitung angegebenen
Telefonnummern in Verbindung, bevor Sie die Größe der Hinterräder ändern.
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.1.
1.
Führen Sie eine der folgenden Vorgehensweisen durch:
•
Schnellspannung ‐ Schieben Sie die Spitze der Schnellspannachse ein und ziehen Sie die Achse und das Rad von
dem Rollstuhl weg.
•
Quad‐Spannung ‐ Heben Sie den Griff der Quad‐Spannachse an und ziehen Sie die Achse und das Rad von dem
Rollstuhl weg.
2.
Wiederholen Sie SCHRITT 1 für das gegenüberliegende Hinterrad.
3.
Installieren Sie die Hinterräder durch Umkehren von SCHRITTE 1‐2 wieder an dem Rollstuhl.
WARNUNG
Ziehen Sie an dem Hinterrad, um vor der
Inbetriebnahme des Rollstuhls sicherzustellen,
dass der Arretierstift und die Sperrstifte der
Schnell-/Quad-Spannachse vollständig gelöst
sind.
Halten Sie die Sperrstifte sauber.
4.
Falls sich die Hinterradbaugruppe in einer Rück‐ und
Vorwärtsbewegung zu stark bewegt, siehe Einstellung
der Schnellspannachsen auf Seite 38 oder Einstellung
der Quad‐Spanngriffe auf Seite 39.
Einstellung der Schnellspannachsen
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.2 auf Seite 39.
1.
Entfernen Sie das Hinterrad und die Schnellspannachse von dem Rollstuhl. Siehe Entfernen/Installieren der
Hinterräder auf Seite 38.
2.
Drücken Sie den Arretierstift in die Schnellspannachse und schieben Sie die Achse durch die Radnabe.
3.
Lösen Sie den Arretierstift und stellen Sie sicher, dass die Sperrstifte vollständig gelöst sind.
4.
Erhöhen oder vermindern Sie das Endspiel durch Einstellen der Kontermutter an dem Ende der Schnellspannachse.
5.
Installieren Sie das Hinterrad erneut an dem Rollstuhl. Siehe Entfernen/Installieren der Hinterräder auf Seite 38.
Rollstühle der Everyday-Serie
WARNUNG
VORSICHT
Schnellspannachse
Arretierstift
HINWEIS: Quad‐Spannachse nicht dargestellt. Die
Sperrstifte auf der Quad‐Spannachse sind die gleichen wie auf
der Schnellspannachse.

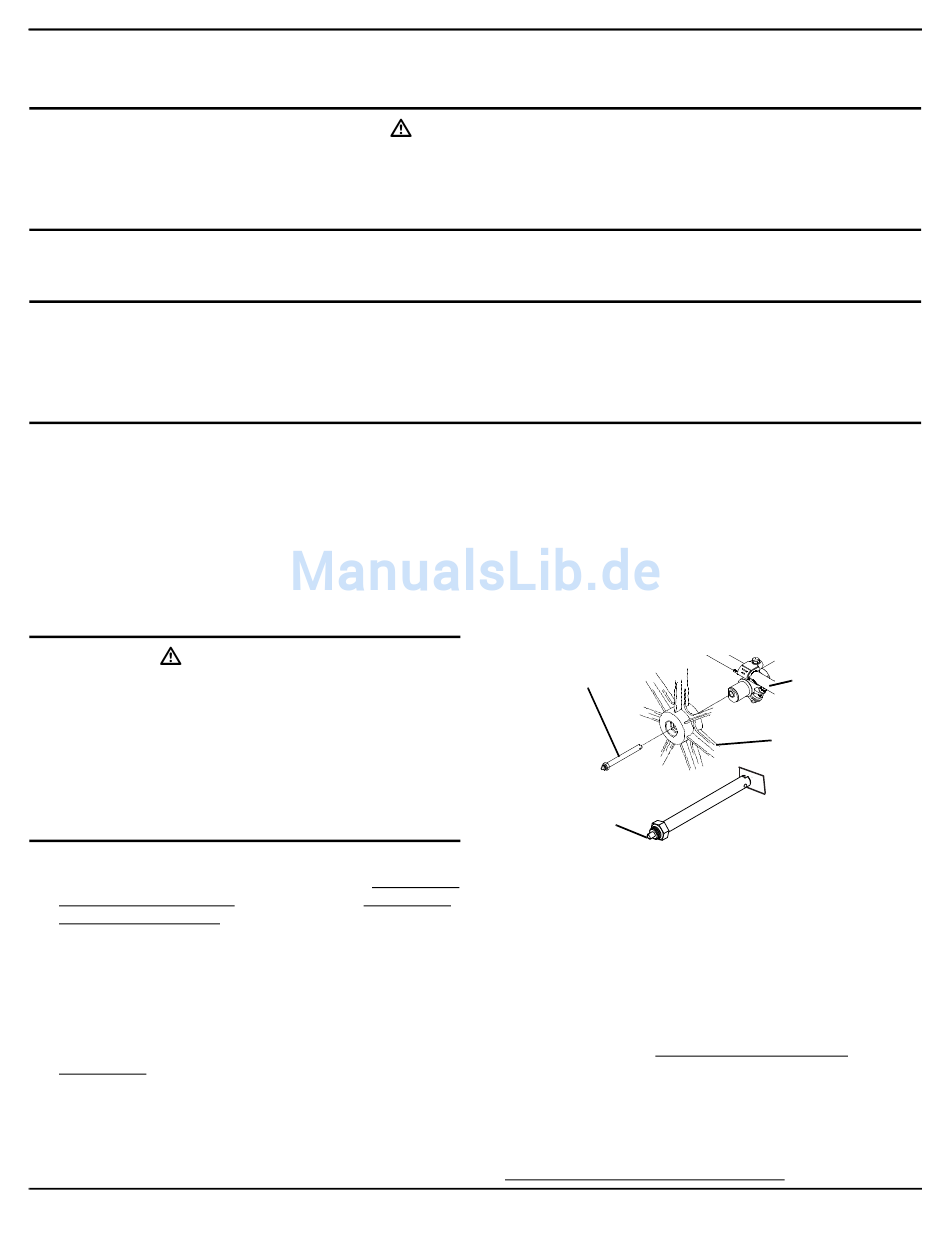

ABBILDUNG 5.1 Entfernen/Installieren der
38
Rollstuhlrahmen
Hinterrad
Sperrstifte
Hinterräder
Part No 1163158
