ABSCHNITT 5 —RÄDER
•
Die Vorspur‐/Nachspurmessung befindet sich nicht innerhalb von ±1/8 Zoll (0,32 cm) ‐ Wiederholen Sie SCHRITT
1‐7, bis sich die Vorspur‐/Nachspurmessung innerhalb von ±1/8 Zoll befindet.
9.
Öffnen Sie die rechte Sturzschelle. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
10. Positionieren Sie die Sturzeinsätze erneut auf den höchsten Sturzgrad. Siehe Einstellung des Hinterradsturzes auf
Seite 42.
11. Wiederholen Sie SCHRITT 3.
12. Schließen Sie die linke Sturzschelle. Siehe Öffnen/Schließen von Sturzschellen auf Seite 41.
13. Drehen Sie den rechten Spureinstellring, bis die Öse gegen die obere Metallöse auf der Sturzschelle anschlägt.
14. Ziehen Sie die Arretierschraube auf dem rechten Spureinstellring fest.
15. Wiederholen Sie SCHRITT 7.
16. Eine der folgenden Optionen auswählen:
•
Die Vorspur‐/Nachspurmessung befindet sich innerhalb von ±1/8 Zoll (0,32 cm) ‐
i.
Weiter mit SCHRITT 17.
•
Die Vorspur‐/Nachspurmessung befindet sich nicht innerhalb von ±1/8 Zoll (0,32 cm) ‐
i.
Wiederholen Sie SCHRITT 1.
ii. Lösen Sie die Arretierschraube auf dem rechten Spureinstellring.
iii. Wiederholen Sie SCHRITT 3.
iv. Wiederholen Sie SCHRITT 12‐16, bis sich die Vorspur‐/Nachspurmaße innerhalb von ±1/8 Zoll (0,32 cm) befinden.
17. Positionieren Sie die Sturzeinsätze gegebenenfalls erneut auf den gewünschten Sturzgrad. Siehe Einstellung des
Hinterradsturzes auf Seite 42.
Niedrigerer Sturzgrad
Linke Öse
schlägt
gegen
untere Kante
der
Sturzschelle an
Achsenrohr - dreht
sich nur nach oben

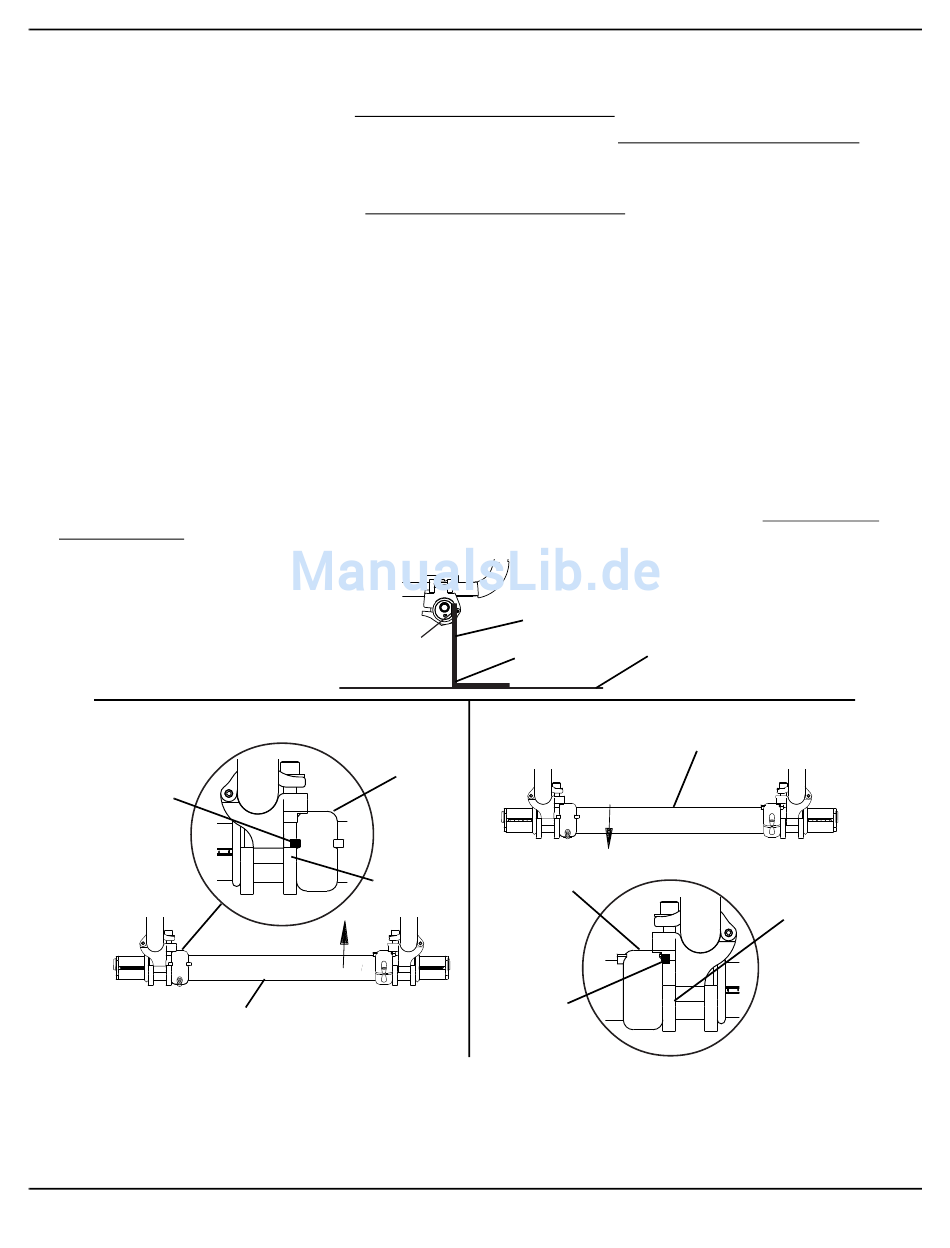

ABBILDUNG 5.19 Einstellen des Achsenrohrs - Verstellbares Sturzrohrsystem
Rollstühle der Everyday-Serie
Flache Kante des
Sturzrohrs
Linker
Spureinstellring
Rechter Spureinstellring
Sturzschelle
schlägt gegen
54
Setzen Sie den „L"-Winkel hier an
Grund/Boden
90°-Winkel
Höherer Sturzgrad
Achsenrohr - dreht sich nur nach unten
Rechte Öse
obere Kante
der
Sturzschelle
an
Sturzschelle
Part No 1163158
