ABSCHNITT 5 —RÄDER
5.
Installieren Sie das Hinterrad und die Quad‐Spannachse erneut an dem Rollstuhl. Siehe Entfernen/Installieren der
Hinterräder auf Seite 38.
6.
Lassen Sie den Griff der Quad‐Spannachse nach unten schnappen, um den Arretierstift zu lösen, und stellen Sie sicher,
dass die Sperrstifte vollständig gelöst sind.
7.
Wiederholen Sie die obigen Vorgänge, bis sich die Quad‐Spannachse korrekt verriegelt.
Entfernen des Spiels von den Hinterrädern
1.
Nehmen Sie mit noch an dem Rollstuhl montiertem Hinterrad und Quad‐Spannachse die folgende Einstellung vor:
•
Ziehen Sie die Längen‐Einstellschraube fest, bis sich die Quad‐Spannachse und das Hinterrad nicht mehr nach
innen und außen bewegen.
Auswechseln des Greifrings
HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ABBILDUNG 5.5.
1.
Entfernen Sie das Hinterrad von dem Rollstuhl. Siehe Entfernen/Installieren der Hinterräder auf Seite 38.
Die Luft des Reifens MUSS vor der Ausführung sämtlicher Zerlegungsvorgänge vollständig abge-
lassen werden. Bei Nichtbeachten können Verletzungen oder Schäden die Folge sein.
2.
Entfernen Sie die gesamte Luft aus dem Schlauch, indem Sie den Stift in der Mitte des Ventilkörpers herunterdrücken.
3.
Kontern Sie die Inbusschrauben und entfernen Sie die Kontermuttern, die den Greifring an dem Hinterrad befestigen,
während Sie vorsichtig Reifen, Schlauch und Felgengummi auf einer Seite halten.
4.
Entfernen Sie den vorhandenen Greifring.
5.
Installieren Sie den neuen Greifring durch Umkehrung von SCHRITT 2‐4.
WARNUNG
Pumpen Sie den Reifen NICHT auf, bevor er
vollständig zusammengebaut ist. Bei Nicht-
beachten können Verletzungen oder Schäden
die Folge sein.
6.
Pumpen Sie den Reifen gemäß der korrekten
psi‐Angabe auf der Seitenwand des Reifens auf.
7.
Installieren Sie das Hinterrad erneut an dem Rollstuhl.
Siehe Entfernen/Installieren der Hinterräder auf
Seite 38.
8.
Wiederholen Sie SCHRITT 1‐7 gegebenenfalls für das
gegenüberliegende Hinterrad.
Reparieren/Auswechseln von Hinterrad, Reifen/Schlauch
Das Auswechseln eines Rades oder Schlauchs MUSS durch einen qualifizierten Techniker erfolgen.
Rollstühle der Everyday-Serie
WARNUNG
Greifring
Kontermutter

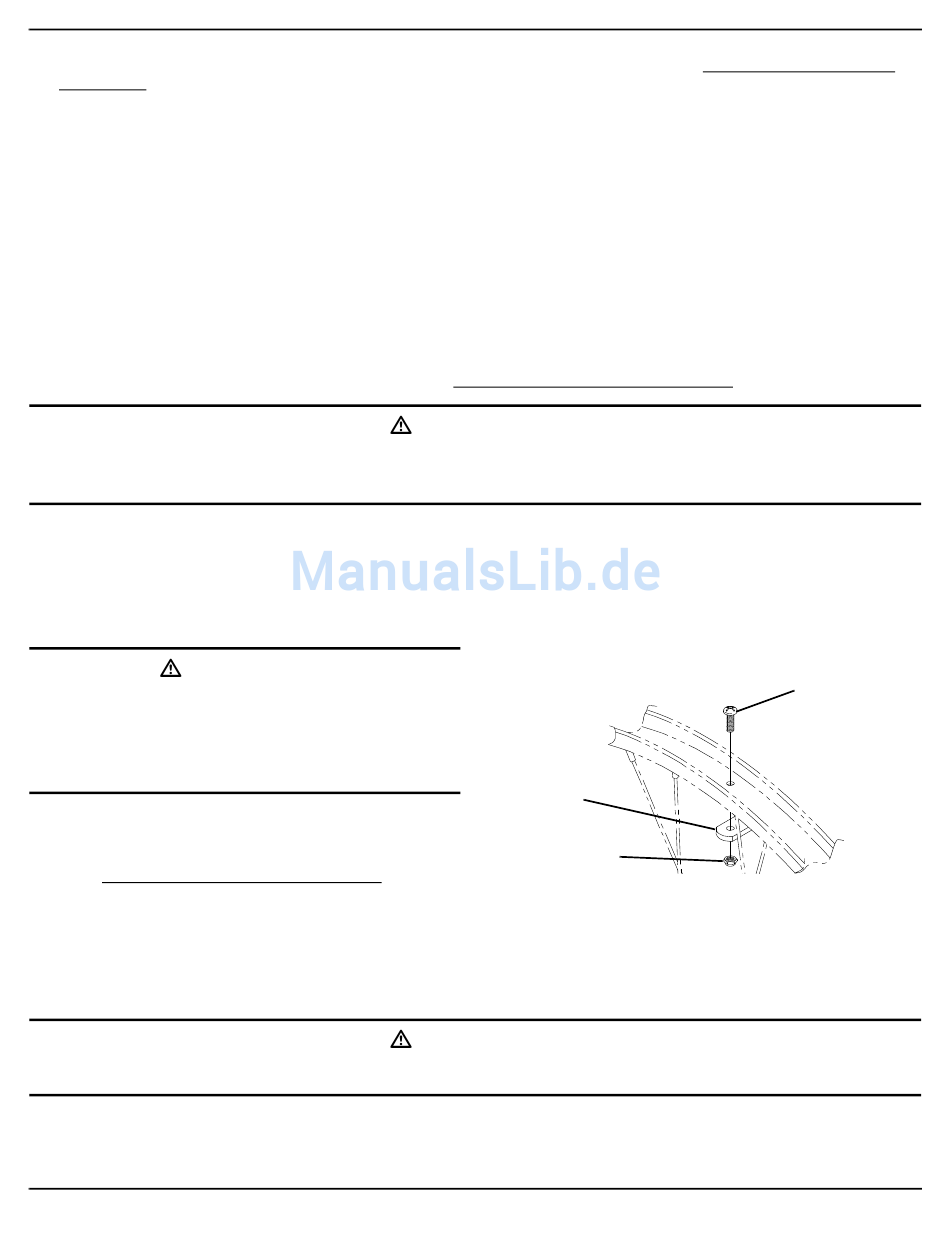

ABBILDUNG 5.5 Auswechseln des Greifrings
WARNUNG
40
Inbusschraube
Part No 1163158
