Montage und Verdrahtung
Optimale Einbaulage (Standard)
Für die optimale Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen der EL/KL-
Klemmen weisen nach vorne (siehe Abb. „Empfohlene Abstände bei Standard Einbaulage"). Die Klemmen
werden dabei von unten nach oben durchlüftet, was eine optimale Kühlung der Elektronik durch
Konvektionslüftung ermöglicht. Bezugsrichtung "unten" ist hier die Erdbeschleunigung.

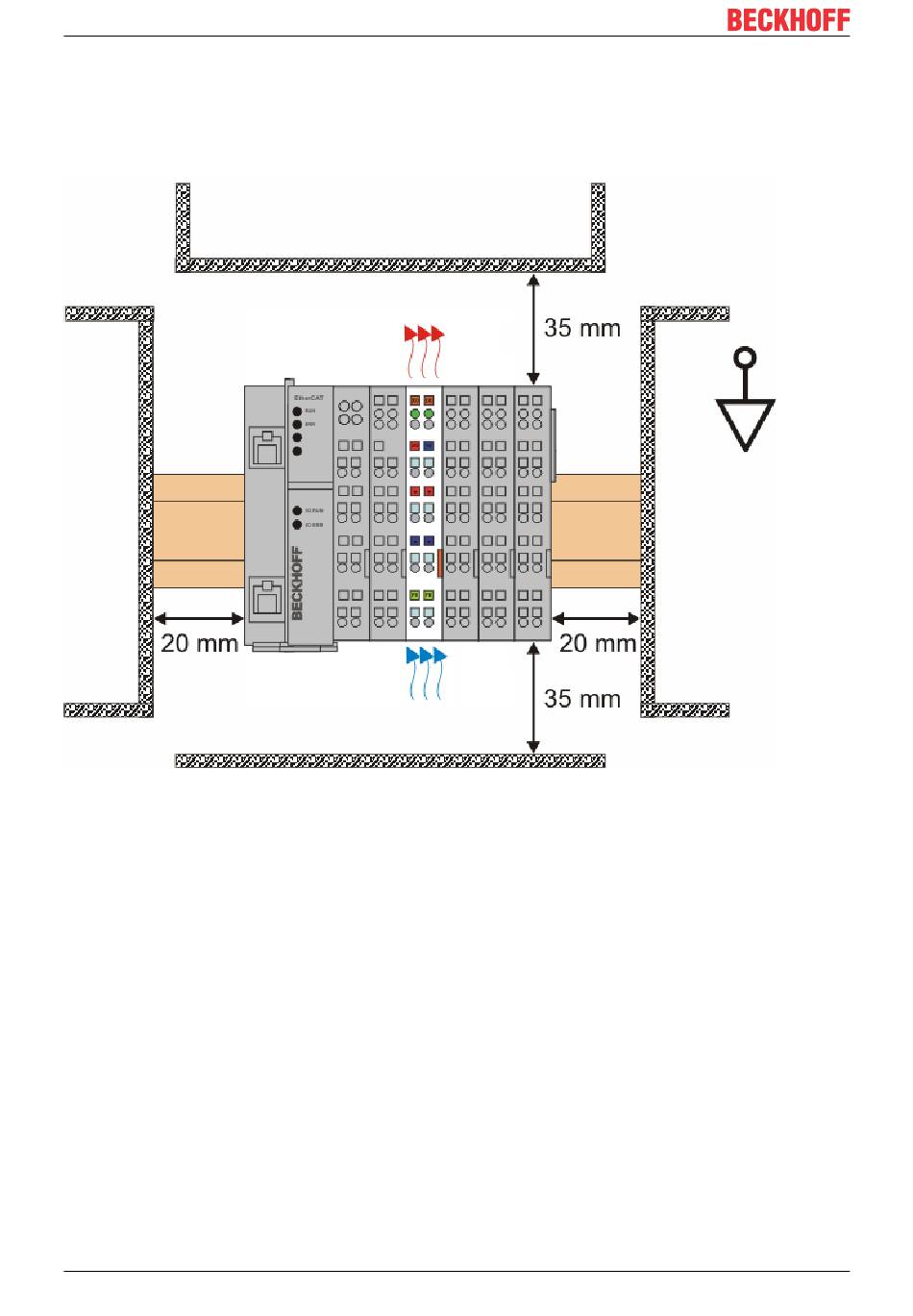

Abb. 25: Empfohlene Abstände bei Standard Einbaulage
Die Einhaltung der Abstände nach Abb. „Empfohlene Abstände bei Standard Einbaulage" wird empfohlen.
Weitere Einbaulagen
Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, s.
Abb. „Weitere Einbaulagen".
Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur
Umgebung.
34 Version: 3.7 EL2202, EL2252
