2 Merkmale und Vorzüge

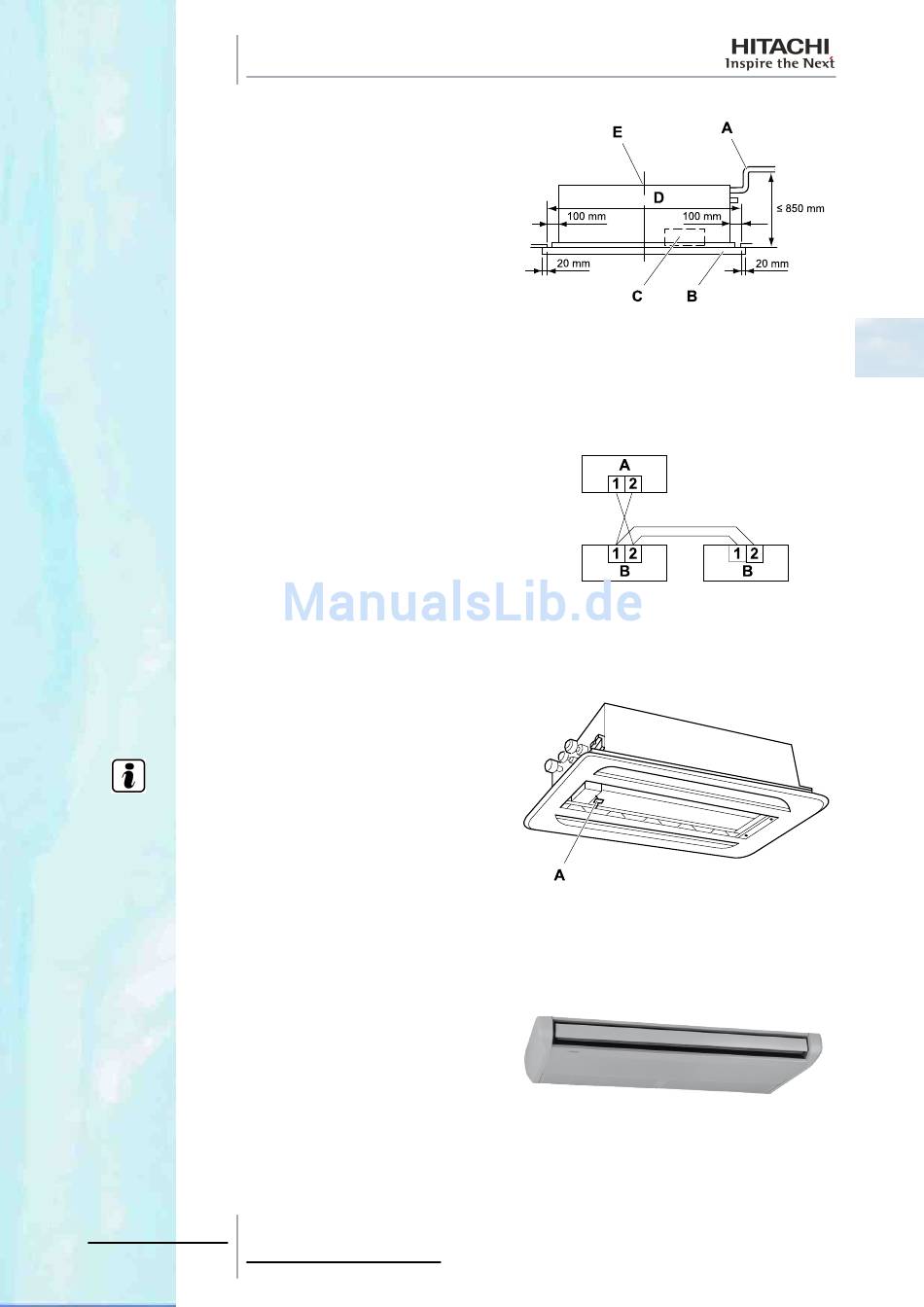

• Ausgestattet mit einer Ablaufpumpe, die es ermöglicht,
Kondensate bis zu 850 mm Höhe zu erhöhen. Die Pumpe wird
automatisch aktiviert, wenn der angesammelte Wasserstand
zu hoch ist.
A: Ablaufschlauch.
• Der Schaltkasten ist für den Anschluss der Einheit und die
Konfiguration der Leiterplatte leicht zugänglich. Es muss
lediglich die Luftblende entfernt werden.
C: Schaltkasten.
• Um die Aufstellungs- und Installationsarbeiten der Einheit zu
vereinfachen, verfügt die Luftblende über eine Mittellinie, die
mit der Mittellinie der Einheit fluchtet.
B: Lufteinlassblende.
D: Öffnung in der Zwischendecke.
E: Mittellinie.
• Die Kommunikation zwischen den Einheiten erfolgt mittels
eines Kommunikationskabels mit zwei polfreien Leitern:
Kommunikationsstörungen aufgrund von Anschlussfehlern
während der Installation werden vermieden; außerdem weisen
die Kommunikationsklemmen eine geringere Größe auf.
A: Außeneinheit.
B: Inneneinheit.
• Der elektrische Anschluss -A- für die Luftblende befindet sich
im Inneren des Lufteinlassgitters der Einheit. Es ist nicht nötig,
den Deckel des Schaltkastens zu öffnen, um die Blende
anzuschließen.
H I N W E I S
Falls die Einheit mit Filtern zur Verbesserung der
Luftqualität ausgestattet ist, muss der Schaltkasten
geöffnet werden und die Kabellänge des Antriebsmotors
eingestellt werden.
• Optimale Anpassung der neuen Luftblenden. Die Blenden
stehen nur 30 mm hervor, so dass sie sich optimal in die Decke
integrieren lassen. Außerdem weisen sie eine gewisse Menge
zusätzlichen Platz auf, um sich an Kassettendecken
anzupassen.
