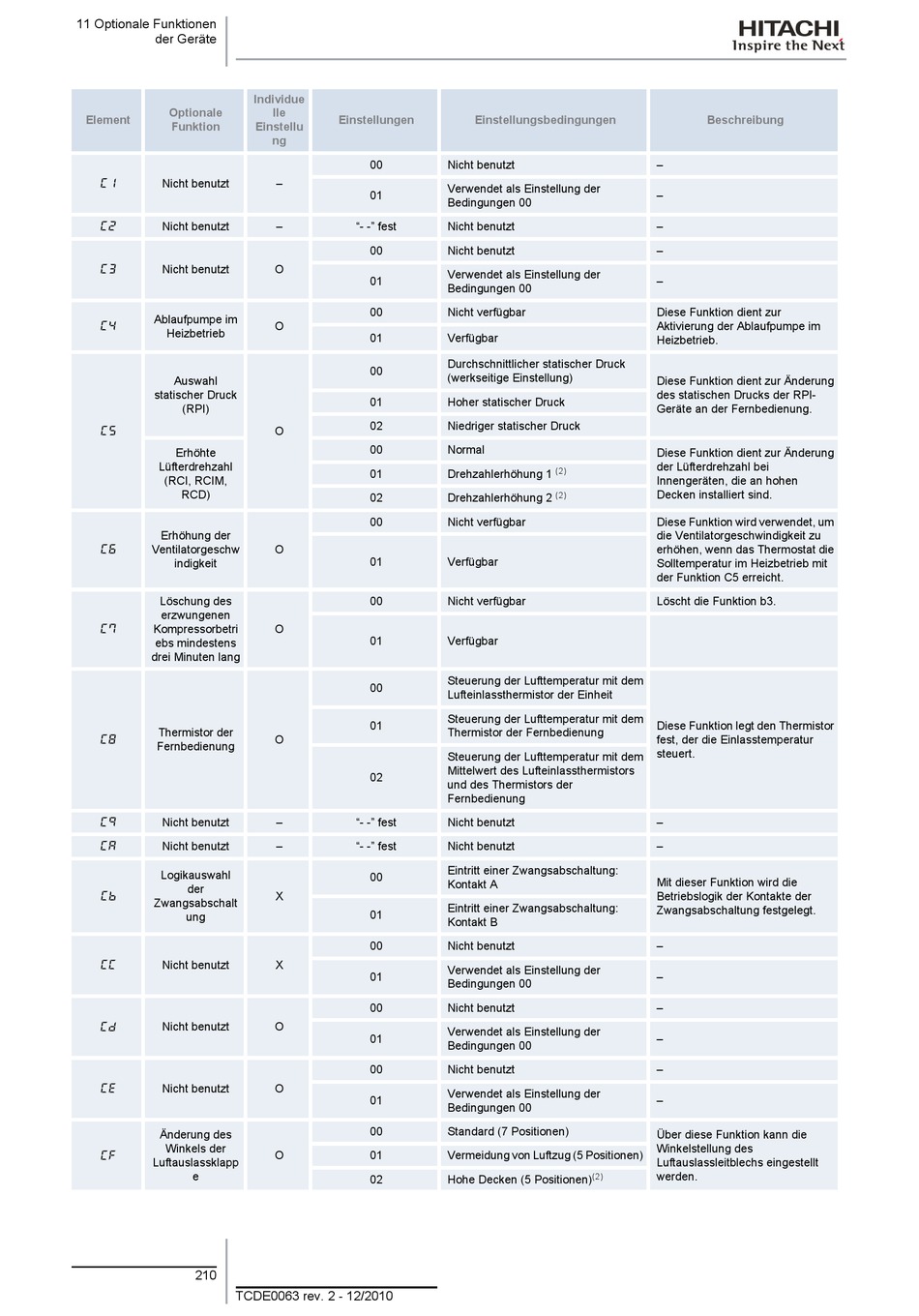

11 Optionale Funktionen
der Geräte
Optionale
Element
Funktion
Nicht benutzt
C1
Nicht benutzt
C2
C3
Nicht benutzt
Ablaufpumpe im
C4
Heizbetrieb
Auswahl
statischer Druck
(RPI)
C5
Erhöhte
Lüfterdrehzahl
(RCI, RCIM,
RCD)
Erhöhung der
Ventilatorgeschw
C6
indigkeit
Löschung des
erzwungenen
Kompressorbetri
C7
ebs mindestens
drei Minuten lang
Thermistor der
C8
Fernbedienung
Nicht benutzt
C9
Nicht benutzt
CA
Logikauswahl
der
Cb
Zwangsabschalt
ung
CC
Nicht benutzt
Nicht benutzt
Cd
Nicht benutzt
CE
Änderung des
Winkels der
CF
Luftauslassklapp
e
210
TCDE0063 rev. 2 - 12/2010
Individue
lle
Einstellungen
Einstellu
ng
00
–
01
–
"- -" fest
00
O
01
00
O
01
00
01
02
O
00
01
02
00
O
01
00
O
01
00
01
O
02
–
"- -" fest
–
"- -" fest
00
X
01
00
X
01
00
O
01
00
O
01
00
O
01
02
Einstellungsbedingungen
Nicht benutzt
Verwendet als Einstellung der
Bedingungen 00
Nicht benutzt
Nicht benutzt
Verwendet als Einstellung der
Bedingungen 00
Nicht verfügbar
Verfügbar
Durchschnittlicher statischer Druck
(werkseitige Einstellung)
Hoher statischer Druck
Niedriger statischer Druck
Normal
(2)
Drehzahlerhöhung 1
(2)
Drehzahlerhöhung 2
Nicht verfügbar
Verfügbar
Nicht verfügbar
Verfügbar
Steuerung der Lufttemperatur mit dem
Lufteinlassthermistor der Einheit
Steuerung der Lufttemperatur mit dem
Thermistor der Fernbedienung
Steuerung der Lufttemperatur mit dem
Mittelwert des Lufteinlassthermistors
und des Thermistors der
Fernbedienung
Nicht benutzt
Nicht benutzt
Eintritt einer Zwangsabschaltung:
Kontakt A
Eintritt einer Zwangsabschaltung:
Kontakt B
Nicht benutzt
Verwendet als Einstellung der
Bedingungen 00
Nicht benutzt
Verwendet als Einstellung der
Bedingungen 00
Nicht benutzt
Verwendet als Einstellung der
Bedingungen 00
Standard (7 Positionen)
Vermeidung von Luftzug (5 Positionen)
(2)
Hohe Decken (5 Positionen)
Beschreibung
–
–
–
–
–
Diese Funktion dient zur
Aktivierung der Ablaufpumpe im
Heizbetrieb.
Diese Funktion dient zur Änderung
des statischen Drucks der RPI-
Geräte an der Fernbedienung.
Diese Funktion dient zur Änderung
der Lüfterdrehzahl bei
Innengeräten, die an hohen
Decken installiert sind.
Diese Funktion wird verwendet, um
die Ventilatorgeschwindigkeit zu
erhöhen, wenn das Thermostat die
Solltemperatur im Heizbetrieb mit
der Funktion C5 erreicht.
Löscht die Funktion b3.
Diese Funktion legt den Thermistor
fest, der die Einlasstemperatur
steuert.
–
–
Mit dieser Funktion wird die
Betriebslogik der Kontakte der
Zwangsabschaltung festgelegt.
–
–
–
–
–
–
Über diese Funktion kann die
Winkelstellung des
Luftauslassleitblechs eingestellt
werden.
