4 Auswahlverfahren des
Systems

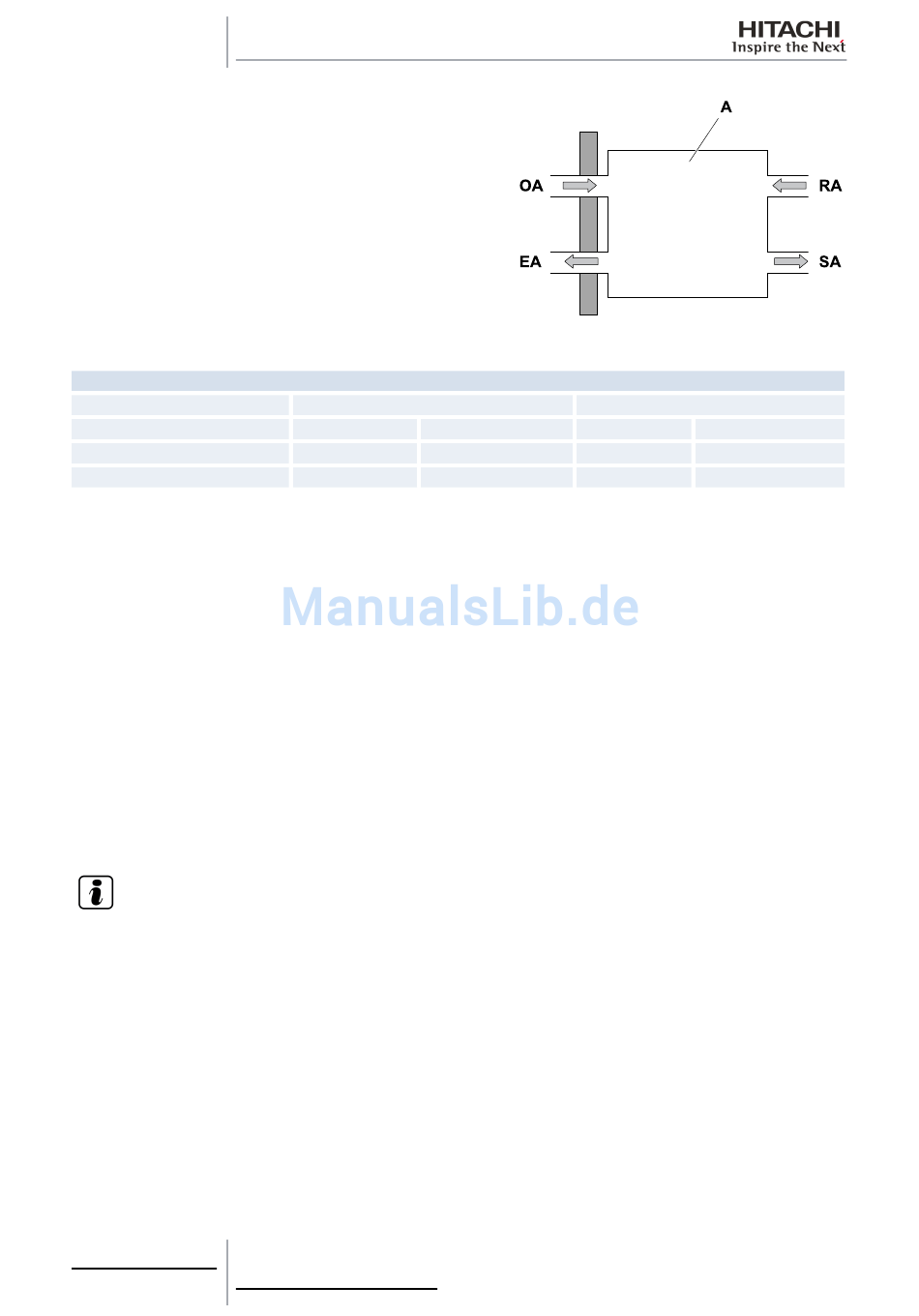

A: Wärmetauscher.
OA: Frischluft.
EA: Abluft.
SA: Zuluft.
RA: Rückluft.
Lage
Temperatur (ºC)
Kühlung (kW)
Heizung (kW)
Das Volumen des Zuluft- und des Abluftdurchsatzes ist gleich groß.
Nachfolgend werden die Gleichungen angeführt, die Aufschluss über die für die Berechnung der Betriebsbedingungen
der Einheit KPI nötigen Parameter geben. Zunächst muss eine Energieausgleich hergestellt werden.
Wirkungsgrad des Temperaturaustauschs (wahrnehmbarer Wirkungsgrad des Austauschs):
Wirkungsgrad des Feuchtigkeitsaustauschs (nicht wahrnehmbarer Wirkungsgrad des Austauschs):
Wirkungsgrad des gesamten Wärmeaustauschs (Wirkungsgrad des Enthalpietauschers):
Unter Verwendung des Wirkungsgrades des Temperaturaustauschs kann mithilfe der nachfolgenden Formel die
Zulufttemperatur abgeleitet werden:
H I N W E I S
• ηt kann den Grafiken entnommen werden, Kapitel
KPI-(502-3002)H2E, siehe S. 109.
• Durch die Bestimmung des gewünschten Luftdurchsatzes erhält man den Wirkungsgrad des
Temperaturaustausches.
– Die Temperatur t wird in ºC DB (Trockenkugel) angegeben.
– Die Feuchtigkeit x wird in kg angegeben
– Die Enthalpie i wird in kJ / kg angegeben.
98
TCDE0063 rev. 2 - 12/2010
Nennzustand des Temperaturaustauschs
Innen (RA)
Trockenkugel Feuchtkugel
27±1 20±2
20±1 14±2
η = t(OA)-t(SA) / t(OA)-t(RA) x 100 (%)
t
η = x(OA)-x(SA) / x(OA)-x(RA) = x 100 (%)
x
η = (i(OA)-i(SA)) / i(OA)-i(RA) x 100 (%)
i
t(SA) = t(OA)-ηt(t(OA)-t(RA))

Einheiten

/ kg .
w a
Außen (OA)
Trockenkugel
35±1
5±1
KPI-(252-2002)E2E, siehe S. 108 bzw.
Feuchtkugel
29±2
2±2
Einheiten
