10 Elektrisches System

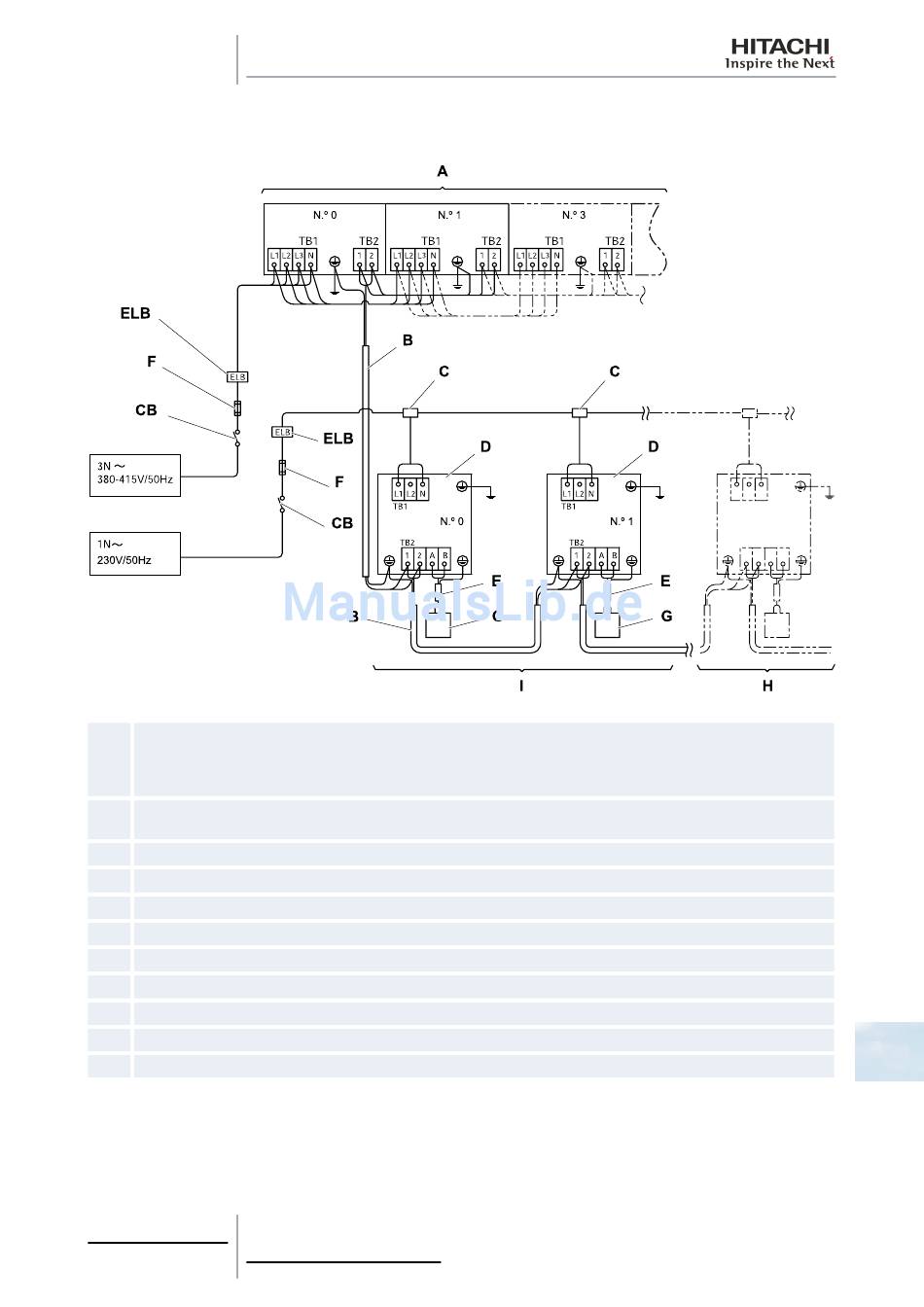

Beispiel für den Anschluss der Serie SET FREE FSN2: Außeneinheit und Inneneinheiten, die über unabhängige
Leitungen mit Strom versorgt werden.
Außeneinheiten.
A
Maximal vier Außeneinheiten pro Versorgungsleitung (8-12 PS).
Maximal eine Außeneinheit pro Versorgungsleitung (14-48 PS).
Betriebsverkabelung H-LINK (abgeschirmtes Doppel- oder Twisted-Pair-Kabel) 5 Vcc ohne Polung (durch den
B
Installateur geliefert)
C
Verteilerkasten (durch den Installateur geliefert)
D
Inneneinheiten
E
Betriebsverkabelung (abgeschirmtes Doppel- oder Twisted-Pair-Kabel) (durch den Installateur geliefert)
F
Sicherung (durch den Installateur geliefert)
G
Fernbedienung PC-ART
H
Inneneinheitssystem Nr. 1
I
Inneneinheitssystem Nr. 0
CB
Leitungsschutzschalter (durch den Installateur geliefert)
ELB
Fehlerstromschutzschalter (durch den Installateur geliefert)
