10 Elektrisches System

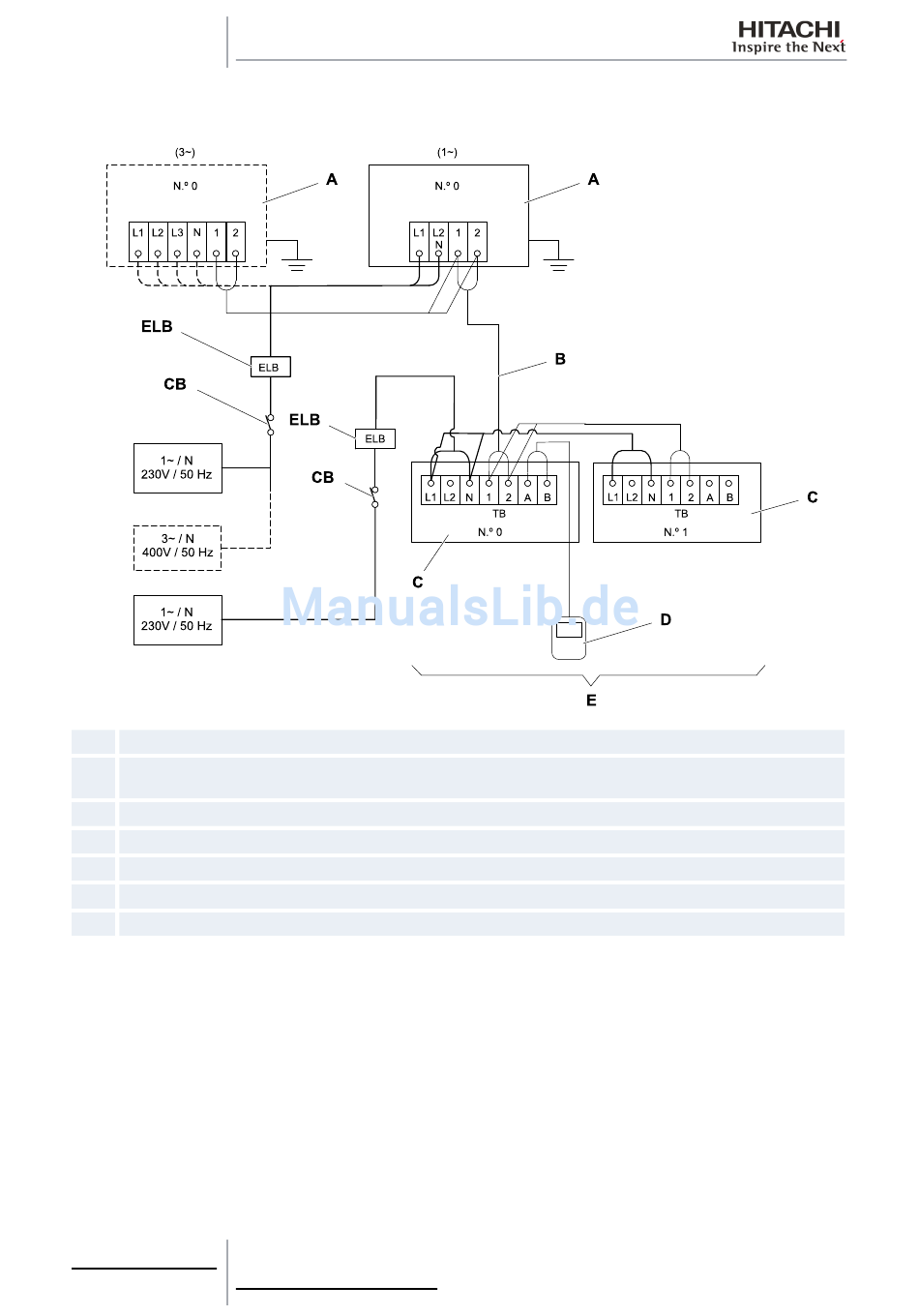

Beispiel für den Anschluss der Serie UTOPIA: Außeneinheit und Inneneinheiten, die über unabhängige Leitungen
mit Strom versorgt werden.
A Außeneinheit Nr. 0
Betriebsverkabelung (abgeschirmtes Doppel- oder Twisted-Pair-Kabel) 5 Vcc ohne Polung (durch den Installateur
B
geliefert)
C Inneneinheiten
D Fernbedienung PC-ART
E Maximal drei Einheiten pro Kühlkreislauf
ELB Fehlerstromschutzschalter (durch den Installateur geliefert)
CB Leitungsschutzschalter (durch den Installateur geliefert)
