9 Verlegung von Rohren
und Kühlgasladung
9.3 Kupferrohre, Größen, Anschluss und Dämmung
9.3.1 Kupferrohre und Größen
V O R S I C H T
•
Das Kupferrohr, das in den Kühlanlagen verwendet wird, unterscheidet sich vom Kupferrohr, das in Anlagen
zum Transport von Brauchwasser bzw. für Heizungen benutzt wird.
•
Das Kupferrohr für Kühlanlagen ist sowohl von innen als auch von außen besonders behandelt. Die innere
Oberflächenbearbeitung erleichtert die Zirkulation des Kühlgases und ist gegen die Wirkung des Schmieröls
resistent, mit dem die Außeneinheiten versehen sind.
Bereiten Sie die vom Zulieferer erhaltenen Kupferrohre vor.
Wählen Sie das Rohr mit passendem Durchmesser und Stärke. Nutzen Sie die nachstehende Tabelle für die Auswahl des
angemessensten Rohrs:
Nenndurchmesser
mm
6.35
9.53
12.7
15.88
19.05
22.2
25.4
28.6
Verwenden Sie grundsätzlich saubere Kupferrohre, die weder Dellen noch Risse aufweisen. Stellen Sie sicher, dass sich
wieder Staub noch Feuchtigkeit im Inneren befindet. Reinigen Sie das Rohrinnere vor der Rohrinstallation mit
sauerstofffreiem Stickstoff, um sämtliche Staubreste oder sonstigen Substanzen, die darin vorhanden sein könnten, zu
entfernen.
V O R S I C H T
•
Benutzen Sie keine Handsägen, Kreissägen, Schleifscheiben oder andere Werkzeuge, die Späne produzieren.
•
Befolgen Sie strikt die nationale bzw. lokale Gesetzgebung hinsichtlich der Sicherheit und Hygiene bei der
Arbeit.
•
Treffen Sie angemessene Schutzmaßnahmen während der Schneid-, Schweiß- und Installationsarbeiten
(Handschuhe, Schutzbrille usw.).

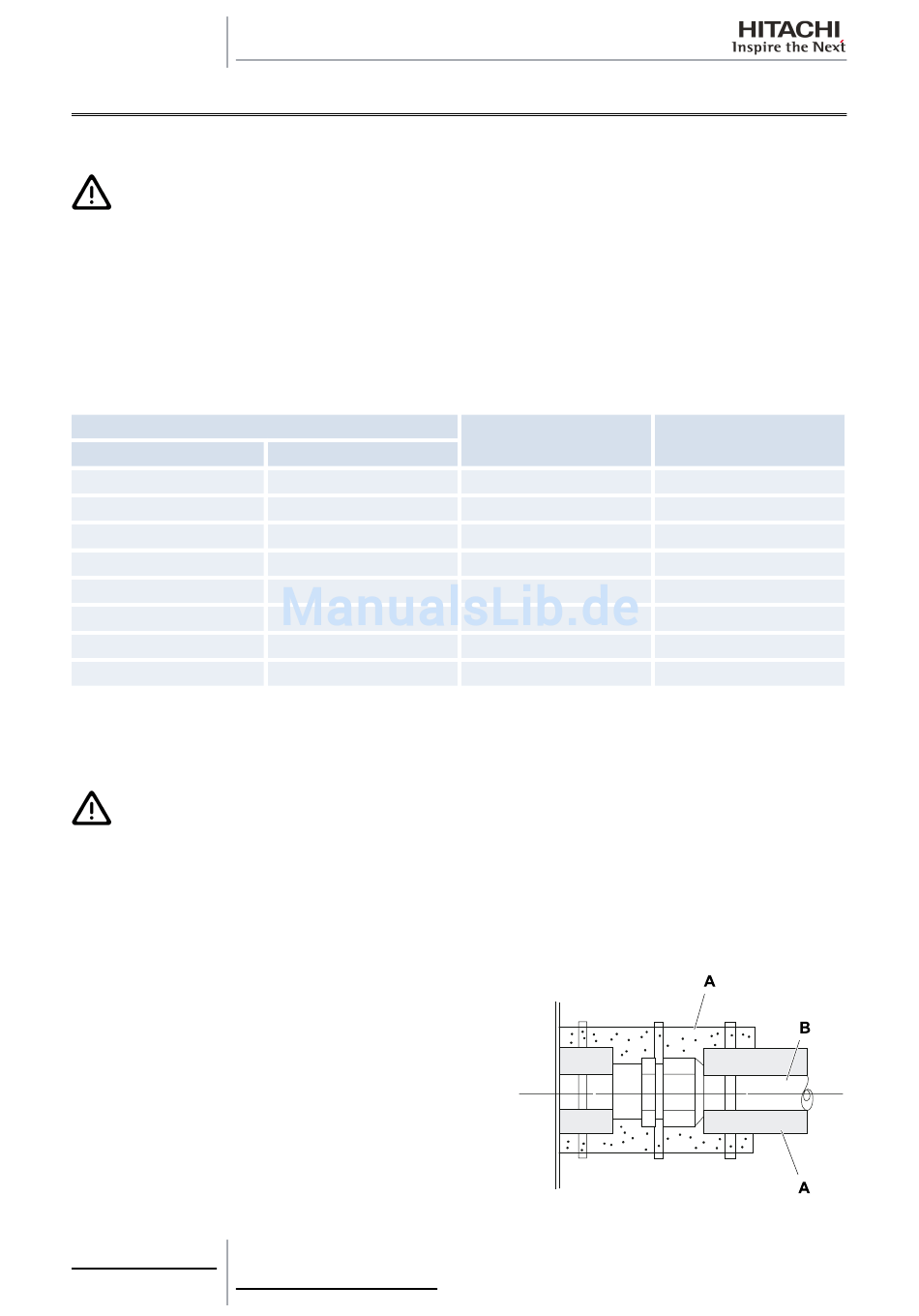

Bei Beendigung der Installation der Kühlgasrohre -B- diese
ordnungsgemäß mit einem angemessenen Dämmmaterial -A-
dämmen und den offenen Bereich zwischen den Bohrungen und
dem Rohr wie in der Abbildung gezeigt hermetisch verschließen.
190
TCDE0063 rev. 2 - 12/2010
Stärke mm
Zoll
1/4
3/8
1/2
5/8
3/4
7/8
1
1-1/8
0.80
0.80
0.80
1.00
1.00
1.00
1.00
1.00
Lieferung
Rolle
Rolle
Rolle
Rolle
Rohr
Rohr
Rohr
Rohr
