2 Merkmale und Vorzüge
RPIM(-DU) - Inneneinheit mit Leitungen - eingeschränkt
RPIM (0.8-1.5) FSN2E(-DU)

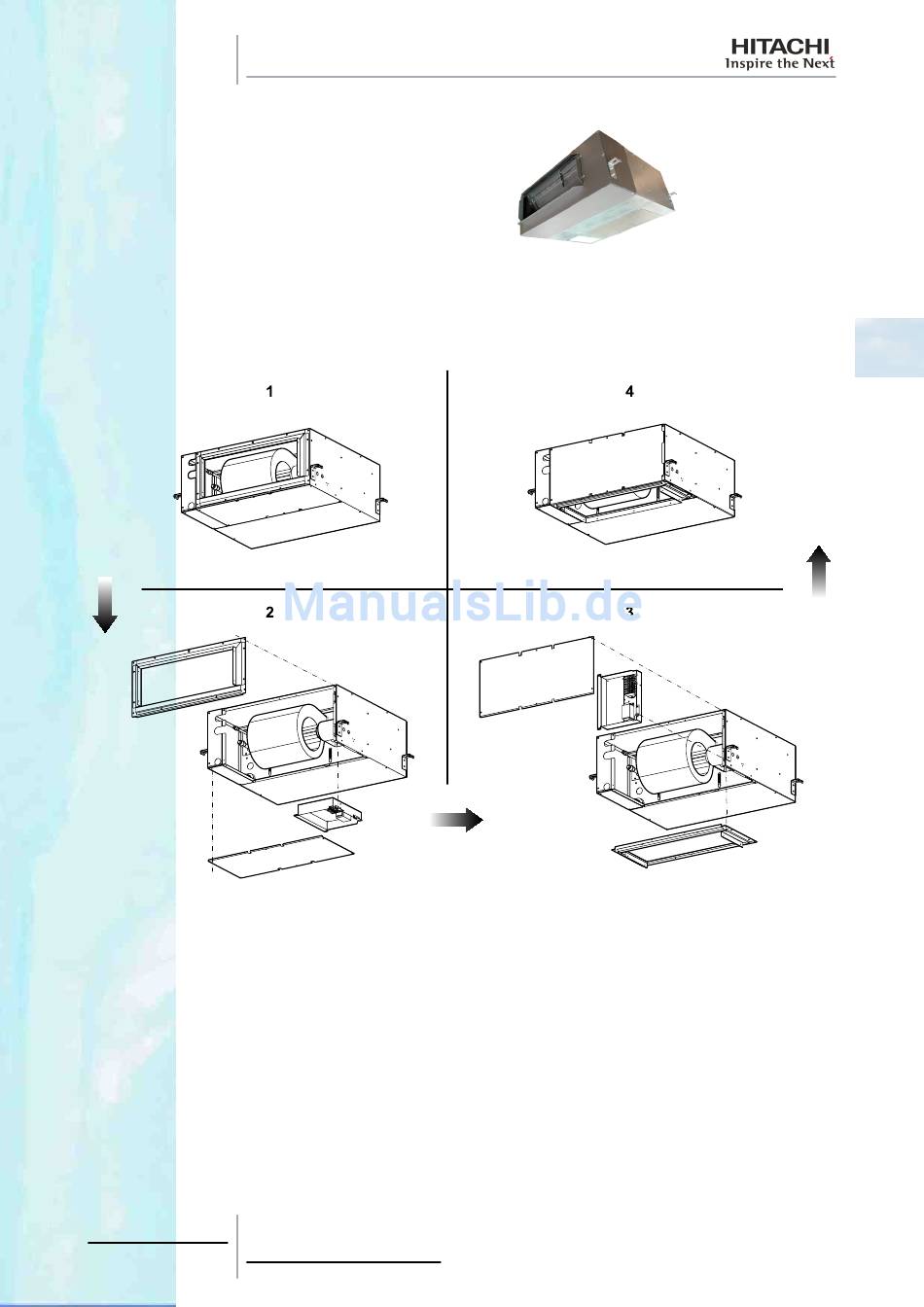

Versetzung der Lufteinlassöffnung bei den Modellen RPIM (0.8-1.5) FSN2E(-DU): Die Position der Lufteinlassöffung und
somit auch deren Richtung kann, wie auf der Abbildung gezeigt, durch eine Versetzung der hinteren Abdeckung verändert
werden.
1. Ausgangsposition der Lufteinlassöffnung (werkseitig geliefert).
2. Den vorderen und hinteren Deckel und den Schaltkasten der Einheit abmontieren.
3. Vorderen und hinteren Deckel vertauschen. Die Position des Schaltkastens der Einheit wie auf dem Bild gezeigt ändern.
4. Endposition der Lufteinlassöffnung.
27
TCDE0063 rev. 2 - 12/2010
