7 Allgemeine
Abmessungen

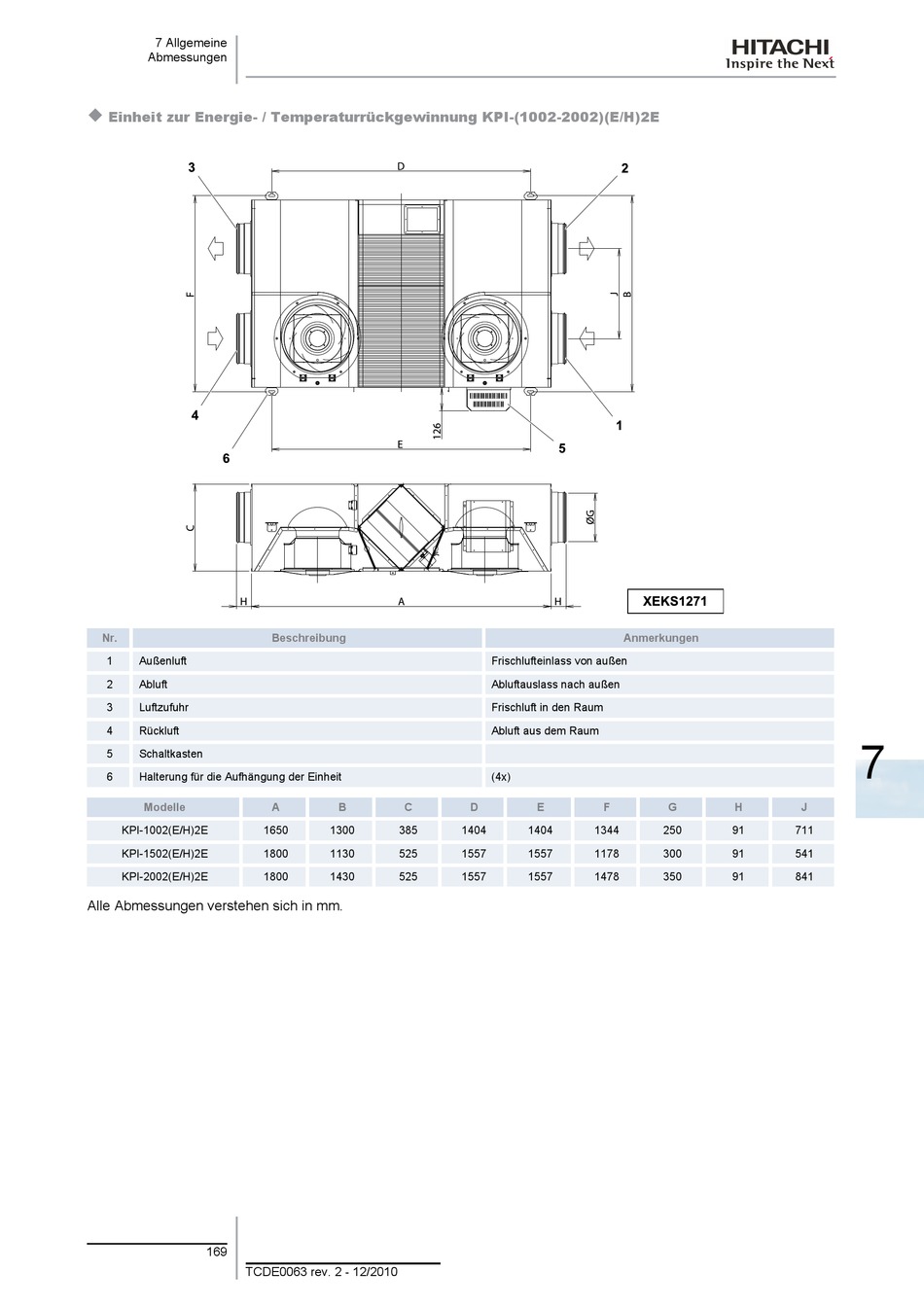

¿ Einheit zur Energie- / Temperaturrückgewinnung KPI-(1002-2002)(E/H)2E
Nr.
1 Außenluft
2 Abluft
3 Luftzufuhr
4 Rückluft
5 Schaltkasten
6 Halterung für die Aufhängung der Einheit
Modelle
KPI-1002(E/H)2E
KPI-1502(E/H)2E
KPI-2002(E/H)2E
Alle Abmessungen verstehen sich in mm.
169
TCDE0063 rev. 2 - 12/2010
Beschreibung
A B C
1650 1300 385
1800 1130 525
1800 1430 525
Anmerkungen
Frischlufteinlass von außen
Abluftauslass nach außen
Frischluft in den Raum
Abluft aus dem Raum
(4x)
D E F
1404 1404 1344
1557 1557 1178
1557 1557 1478
G H J
250 91 711
300 91 541
350 91 841
