10 Elektrisches System
Falls kein Schacht für die Verkabelung (vom Installateur geliefert) benutzt wird, müssen Sie die Gummibuchsen mit Klebstoff
an der Blende befestigen.
V O R S I C H T
•
Führen Sie die elektrische Installation in Übereinstimmung mit allen anwendbaren Richtlinien, Vorschriften und
regionalen Normen durch.
•
Die gesamten Ausstattung der Anlage und die Verkabelung müssen entsprechend aller anwendbaren
regionalen Richtlinien, Vorschriften und Normen sowie internationaler Vorschriften gewählt werden.
•
Geben Sie bei dem Anschluss der Versorgungsleitung besonders acht. Ein falscher Anschluss kann zu Fehlern
in der Leiterplatte der Einheiten führen.

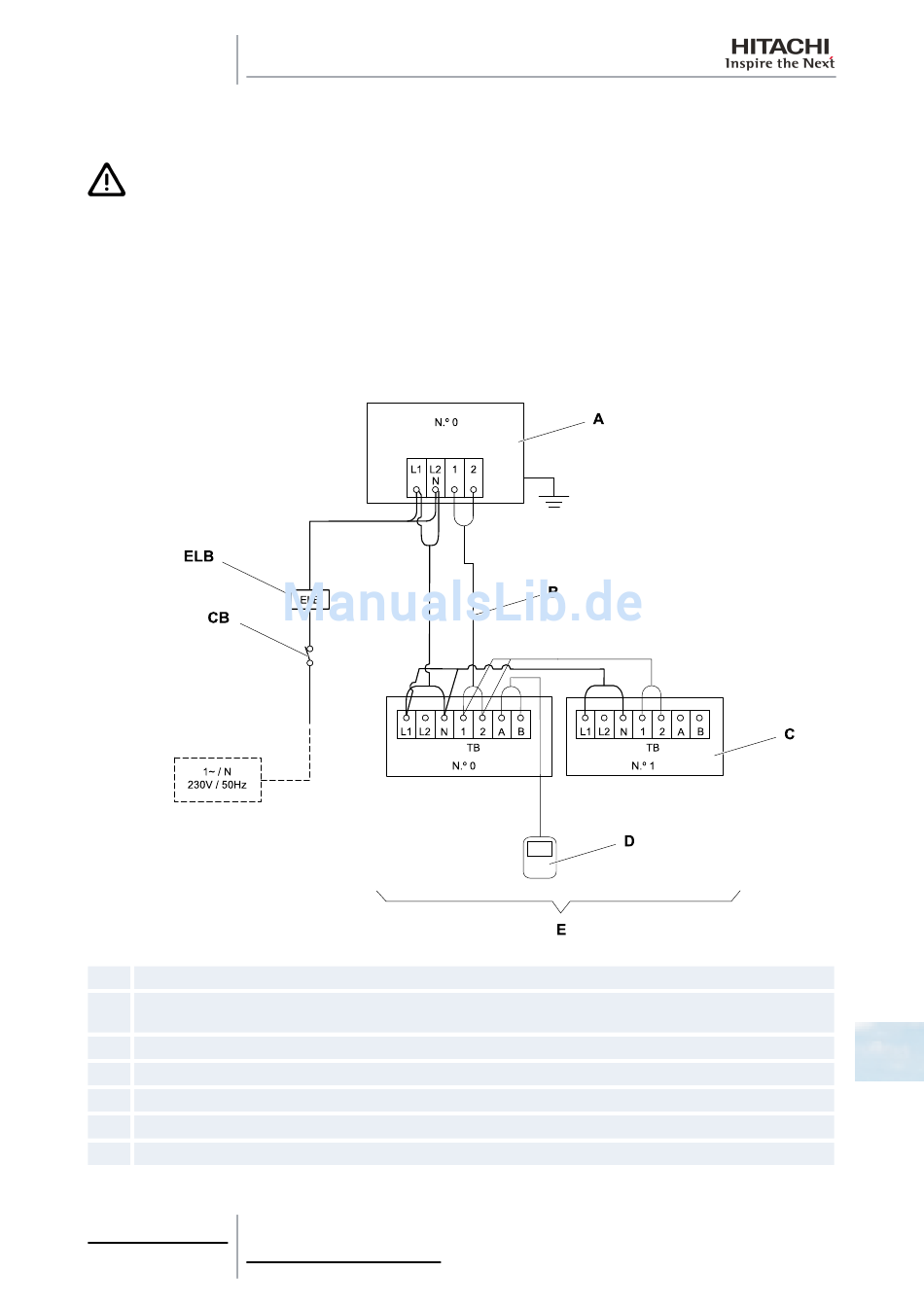

Beispiel für den Anschluss der Serie UTOPIA: Außeneinheit und Inneneinheiten, die über eine gemeinsame Leitung
mit Strom versorgt werden.
A
Außeneinheit Nr. 0
Betriebsverkabelung (abgeschirmtes Doppel- oder Twisted-Pair-Kabel) 5 Vcc ohne Polung (durch den Installateur
B
geliefert)
C
Inneneinheiten
D
Fernbedienung PC-ART
E
Maximal drei Einheiten pro Kühlkreislauf
CB
Leitungsschutzschalter (durch den Installateur geliefert)
ELB
Fehlerstromschutzschalter (durch den Installateur geliefert)
203
TCDE0063 rev. 2 - 12/2010
