4.6 Diagramme der Temperaturverteilung

4.6.1 RCI - Vier-Wege-Kassette (1.0-6.0)FSN2E

Kühlung
Modell
(Innentemperatur: 27 °C
Trockenkugel
Feuchtkugel)
RCI-(1.0/1.5)FSN2E
Wurfweite: 2.7 m (bei
Luftgeschwindigkeit:
0.3 m/s)
RCI-2.0FSN2E
Wurfweite: 2.7 m (bei
Luftgeschwindigkeit:
0.3 m/s)
RCI-2.5FSN2E
Wurfweite: 2.7 m (bei
Luftgeschwindigkeit:
0.3 m/s)
RCI-3.0FSN2E
Wurfweite: 3.3 m (bei
Luftgeschwindigkeit:
0.3 m/s)
111
TCDE0063 rev. 2 - 12/2010

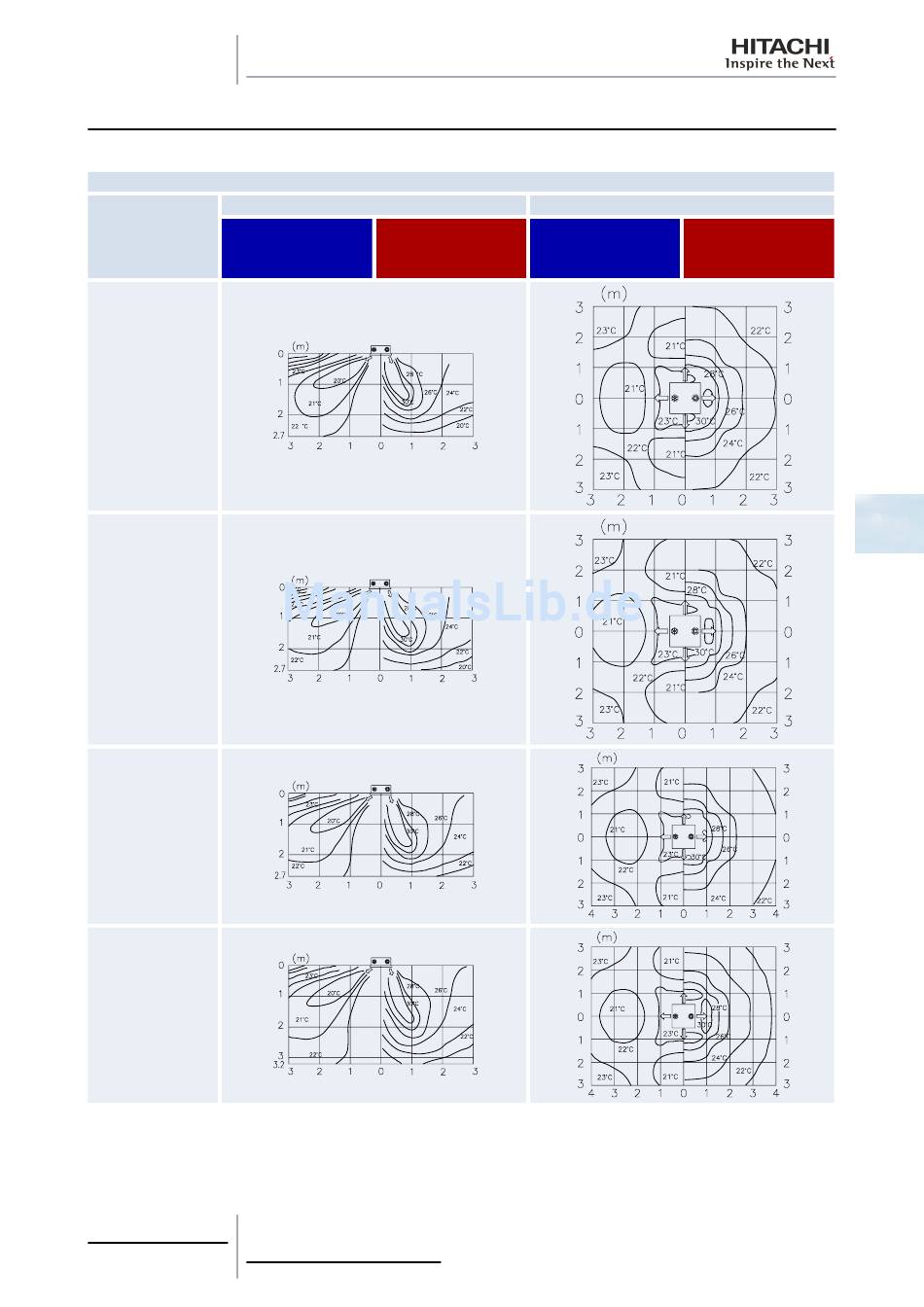

Diagramm der Temperaturverteilung
Senkrechte Temperaturverteilung
Heizung (Innentemperatur:
/ 19 °C 20 °C Trockenkugel)
Waagerechte Temperaturverteilung (Höhe: 1.2 m)
Kühlung
(Innentemperatur: 27 °C Heizung (Innentemperatur:
Trockenkugel / 20 °C Trockenkugel)
19 °C Feuchtkugel)
