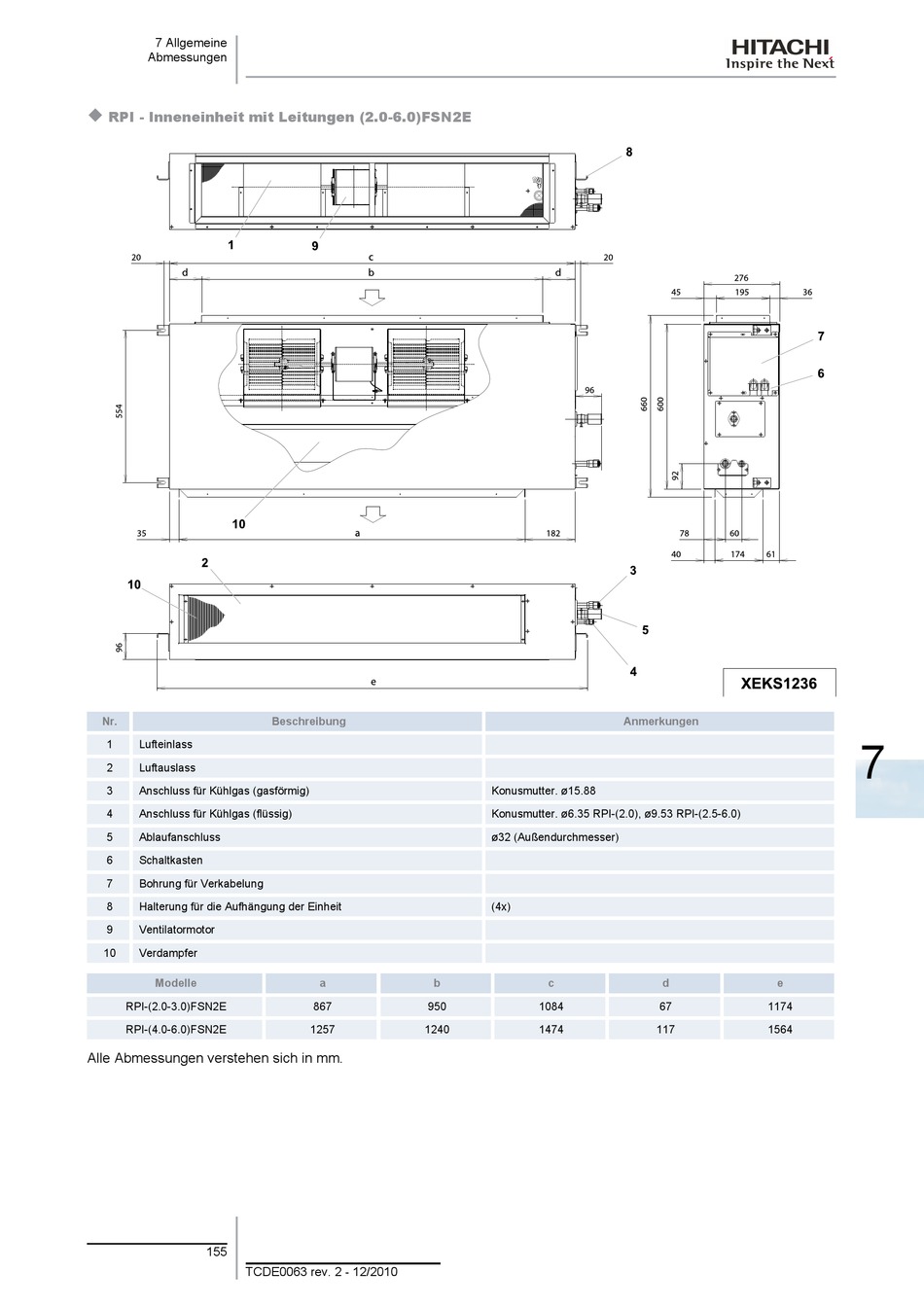

RPI - Inneneinheit mit Leitungen (2.0-6.0)FSN2E

Nr.
1 Lufteinlass
2 Luftauslass
3 Anschluss für Kühlgas (gasförmig)
4 Anschluss für Kühlgas (flüssig)
5 Ablaufanschluss
6 Schaltkasten
7 Bohrung für Verkabelung
8 Halterung für die Aufhängung der Einheit
9 Ventilatormotor
10 Verdampfer
Modelle
RPI-(2.0-3.0)FSN2E
RPI-(4.0-6.0)FSN2E
Alle Abmessungen verstehen sich in mm.
155
TCDE0063 rev. 2 - 12/2010
Beschreibung
a b
867 950
1257 1240
Anmerkungen
Konusmutter. ø15.88
Konusmutter. ø6.35 RPI-(2.0), ø9.53 RPI-(2.5-6.0)
ø32 (Außendurchmesser)
(4x)
c d
1084 67
1474 117
7
e
1174
1564
