7 Allgemeine
Abmessungen

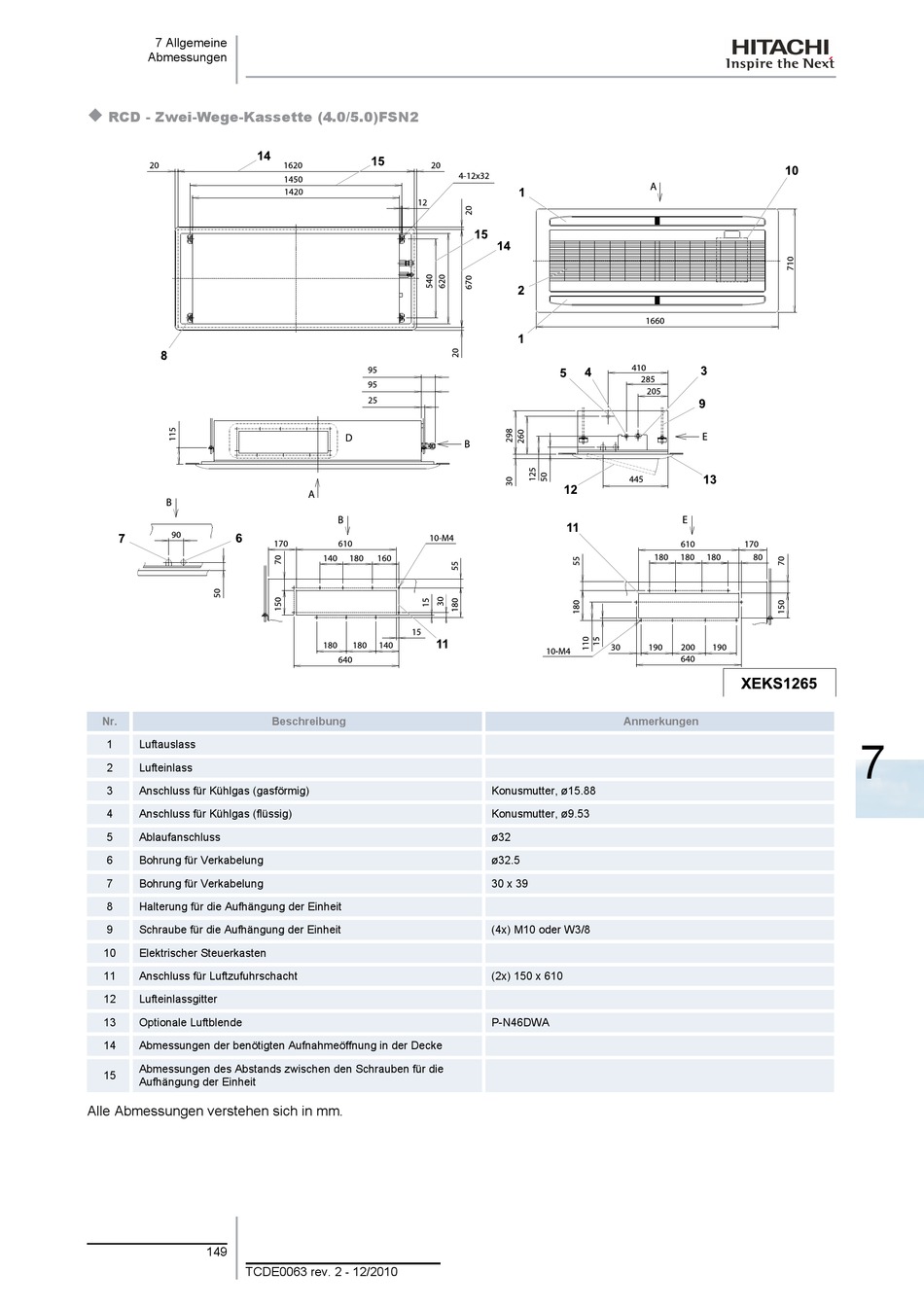

¿ RCD - Zwei-Wege-Kassette (4.0/5.0)FSN2
Nr.
1 Luftauslass
2 Lufteinlass
3 Anschluss für Kühlgas (gasförmig)
4 Anschluss für Kühlgas (flüssig)
5 Ablaufanschluss
6 Bohrung für Verkabelung
7 Bohrung für Verkabelung
8 Halterung für die Aufhängung der Einheit
9 Schraube für die Aufhängung der Einheit
10 Elektrischer Steuerkasten
11 Anschluss für Luftzufuhrschacht
12 Lufteinlassgitter
13 Optionale Luftblende
14 Abmessungen der benötigten Aufnahmeöffnung in der Decke
Abmessungen des Abstands zwischen den Schrauben für die
15
Aufhängung der Einheit
Alle Abmessungen verstehen sich in mm.
149
TCDE0063 rev. 2 - 12/2010
Beschreibung Anmerkungen
Konusmutter, ø15.88
Konusmutter, ø9.53
ø32
ø32.5
30 x 39
(4x) M10 oder W3/8
(2x) 150 x 610
P-N46DWA
7
