2 Merkmale und Vorzüge

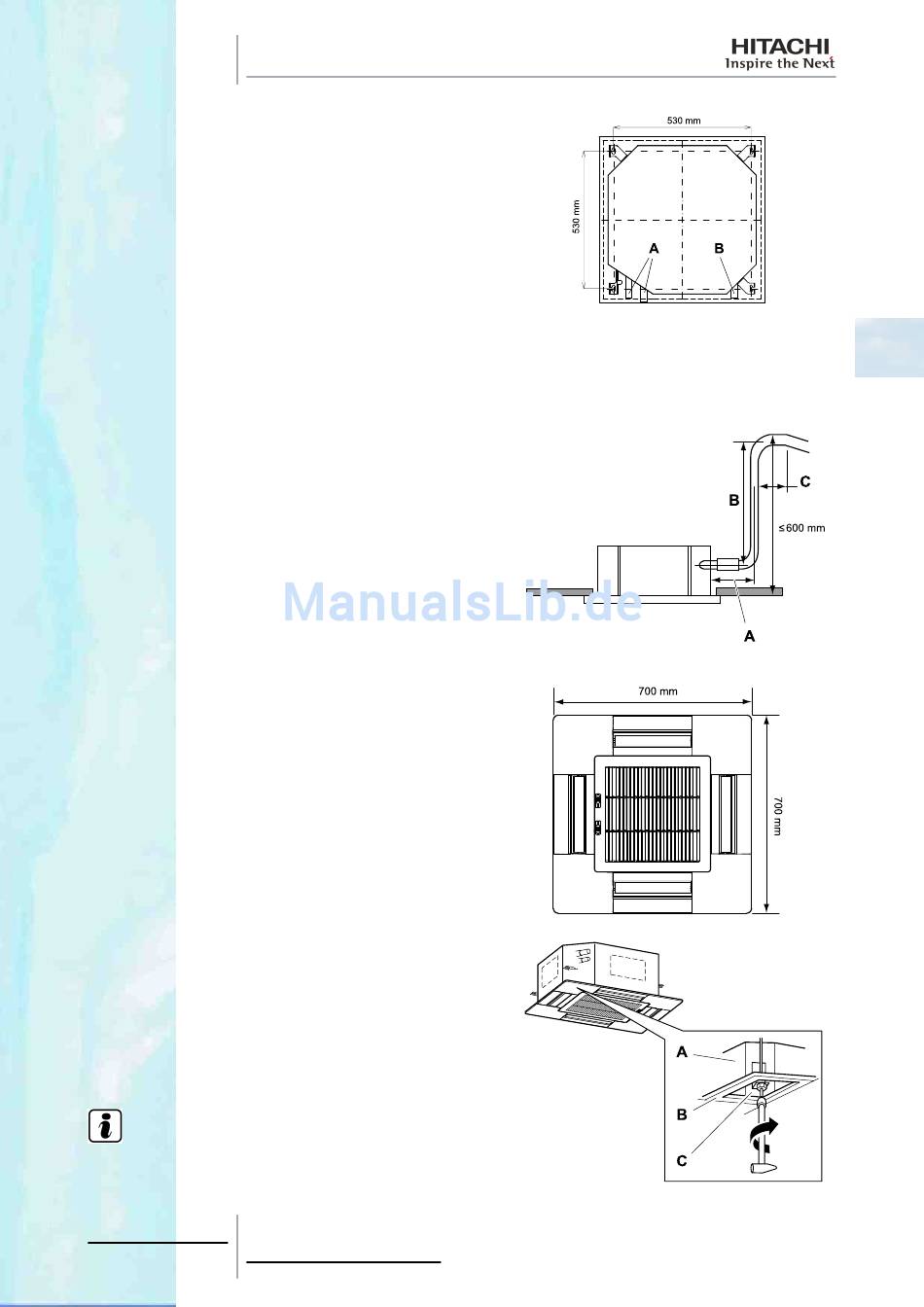

• Flexibilität für die Installation des Gerätes: Dank dem
Befestigungssystem der Einheit ist die Installation erheblich
leichter geworden. Der Abstand der Aufhängungspunkte, die
sich an allen Ecken der Einheit befinden, beträgt 530 mm.
• Die Installationsrichtung der Einheit kann einfach geändert
werden, und so sich an die Rohraufhängung angepasst
werden: Die Positionen der Befestigungspunkte der Einheit
brauchen nicht verändert zu werden.
• Das einfache Design,
Installationen, macht die Aufhängung der Kühl- und
Abwasserrohre in verschiedenen Ecken möglich, erleichtert die
Verteilung und verbessert die Effizienz der Installationsarbeit.
• Die Trennung zwischen dem Ablaufschlauchanschluss und
den Anschlüssen der Kühlrohre hat zu einem verbessertem
Zugang während der Installationsarbeiten geführt.
A: Anschluss für die Kältemittelrohre.
B: Anschluss für den Ablaufschlauch.
• Ausgestattet mit einer Ablaufpumpe, die Kondensate bis zu
600 mm Höhe der Einheit gegenüber anheben kann. Die
Pumpe wird automatisch aktiviert, wenn der angesammelte
Wasserstand zu hoch ist.
A: ≤ 300 mm (A + B + C ≤ 1100 mm).
• Standardgröße der Blenden: Die Größe der Blenden wurde auf
700 mm pro Seite vereinheitlicht.
• Dank der Abmessungen der Einheit (570 x 570 mm) können
europäische Standardblenden von 600 x 600 mm verwendet
werden.
• Höhe der Einheit von jeder Kante aus einfach einstellbar: Jede
der vier Kanten der Luftblende weist einen Zugang auf, um die
Höheneinstellung der Einheit problemlos durchführen zu
können, ohne die Blende abnehmen zu müssen.
A: Hauptteil der Einheit.
B: Luftblende.
C: Zugang für die Durchführung der Höheneinstellung.
H I N W E I S
Die Einheit kann präzise mit der Decke ausgerichtet werden
-Pfeil-, indem die Struktur über die Befestigungsschrauben,
21
TCDE0063 rev. 2 - 12/2010
einschließlich für fortlaufende
2
