8 Kühlkreisläufe

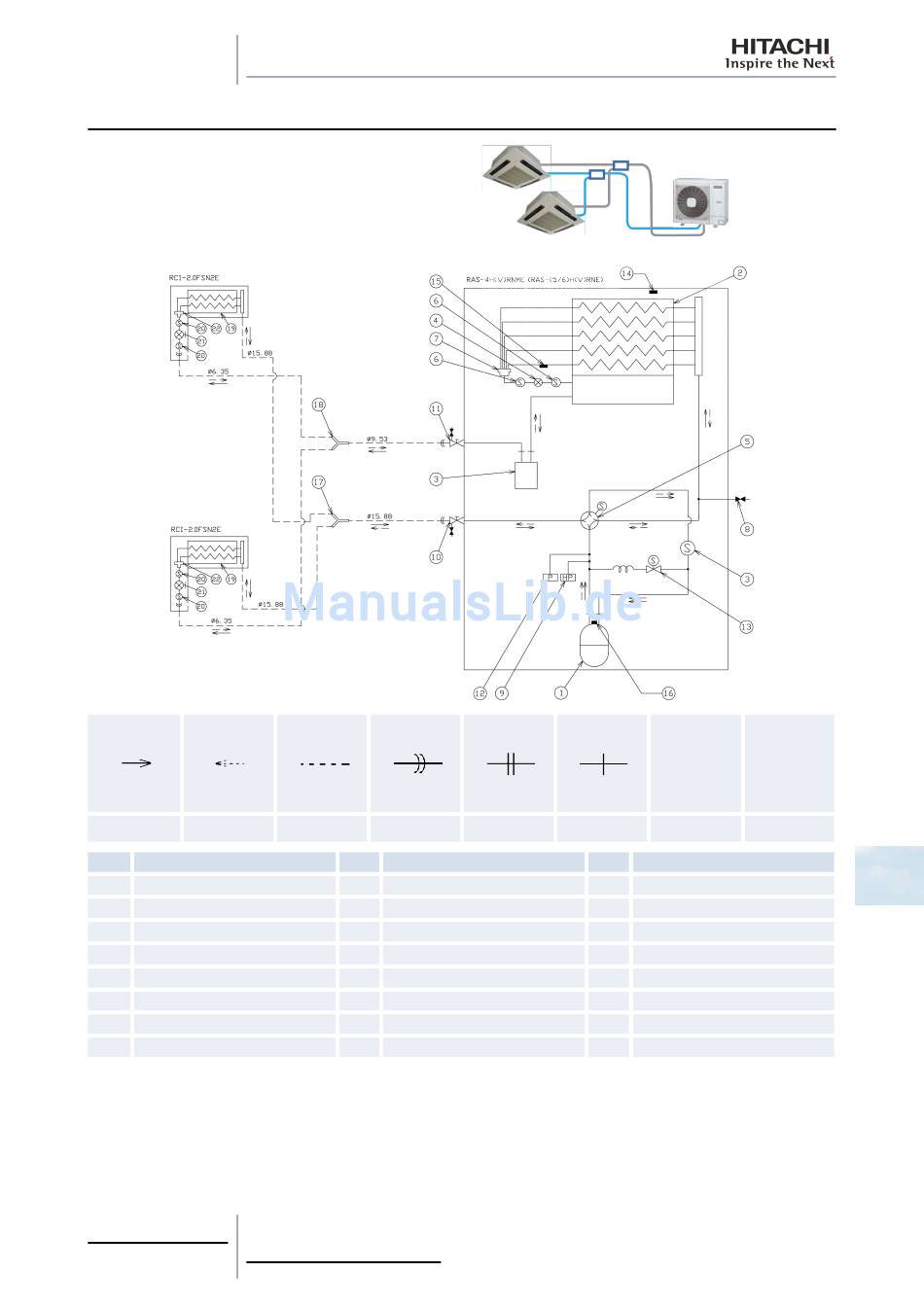

8.2 Beispiel Doppelkombination

Kältemittelfluss für Kältemittelfluss für
Kühlung Erhitzung
Nr. Teilebezeichnung
1 Kompressor
2 Wärmetauscher
3 Filter
4 Expansionsventil
5 Umschaltventil
6 Filter (1/2)
7 Verteiler
8 Druckanschluss
181
TCDE0063 rev. 2 - 12/2010
Anschluss über die
Kühlrohr der Anlage
Konusmutter
Nr. Teilebezeichnung
9 Hochdruckregler zum Schutz
10 Serviceventil für Gasrohr
11 Serviceventil für Flüssigkeitsrohr
12 Niederdrucksensor
13 Magnetventil
14 Umgebungsthermistor
15 Thermistor des Verdampferrohrs
16 Abgas-Thermistor
Anschluss über Anschluss über
Flansch Schweißnaht
Nr. Teilebezeichnung
17 Multikit (Flüssigkeit)
18 Multikit (Gas)
19 Innenaustauscher
20 Filter
21 Expansionsventil
22 Verteiler
R410A 4.15 MPa
Druck für
Kühlgas
Dichtigkeitsprüfung
8
