7 Allgemeine
Abmessungen

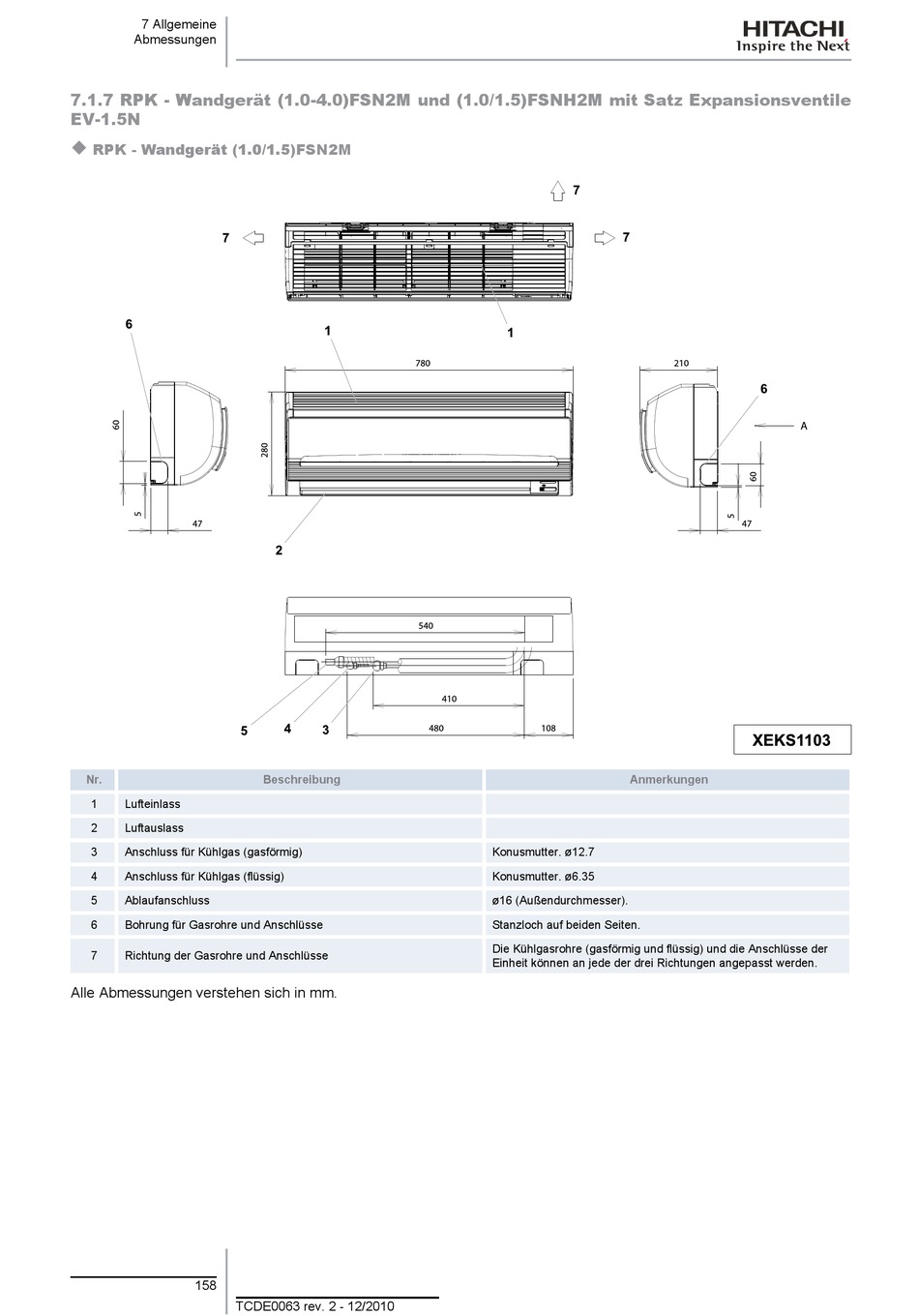

7.1.7 RPK - Wandgerät (1.0-4.0)FSN2M und (1.0/1.5)FSNH2M mit Satz Expansionsventile
EV-1.5N
¿
RPK - Wandgerät (1.0/1.5)FSN2M
Nr.
1 Lufteinlass
2 Luftauslass
3 Anschluss für Kühlgas (gasförmig)
4 Anschluss für Kühlgas (flüssig)
5 Ablaufanschluss
6 Bohrung für Gasrohre und Anschlüsse
7 Richtung der Gasrohre und Anschlüsse
Alle Abmessungen verstehen sich in mm.
158
TCDE0063 rev. 2 - 12/2010
Beschreibung Anmerkungen
Konusmutter. ø12.7
Konusmutter. ø6.35
ø16 (Außendurchmesser).
Stanzloch auf beiden Seiten.
Die Kühlgasrohre (gasförmig und flüssig) und die Anschlüsse der
Einheit können an jede der drei Richtungen angepasst werden.
