2 Merkmale und Vorzüge

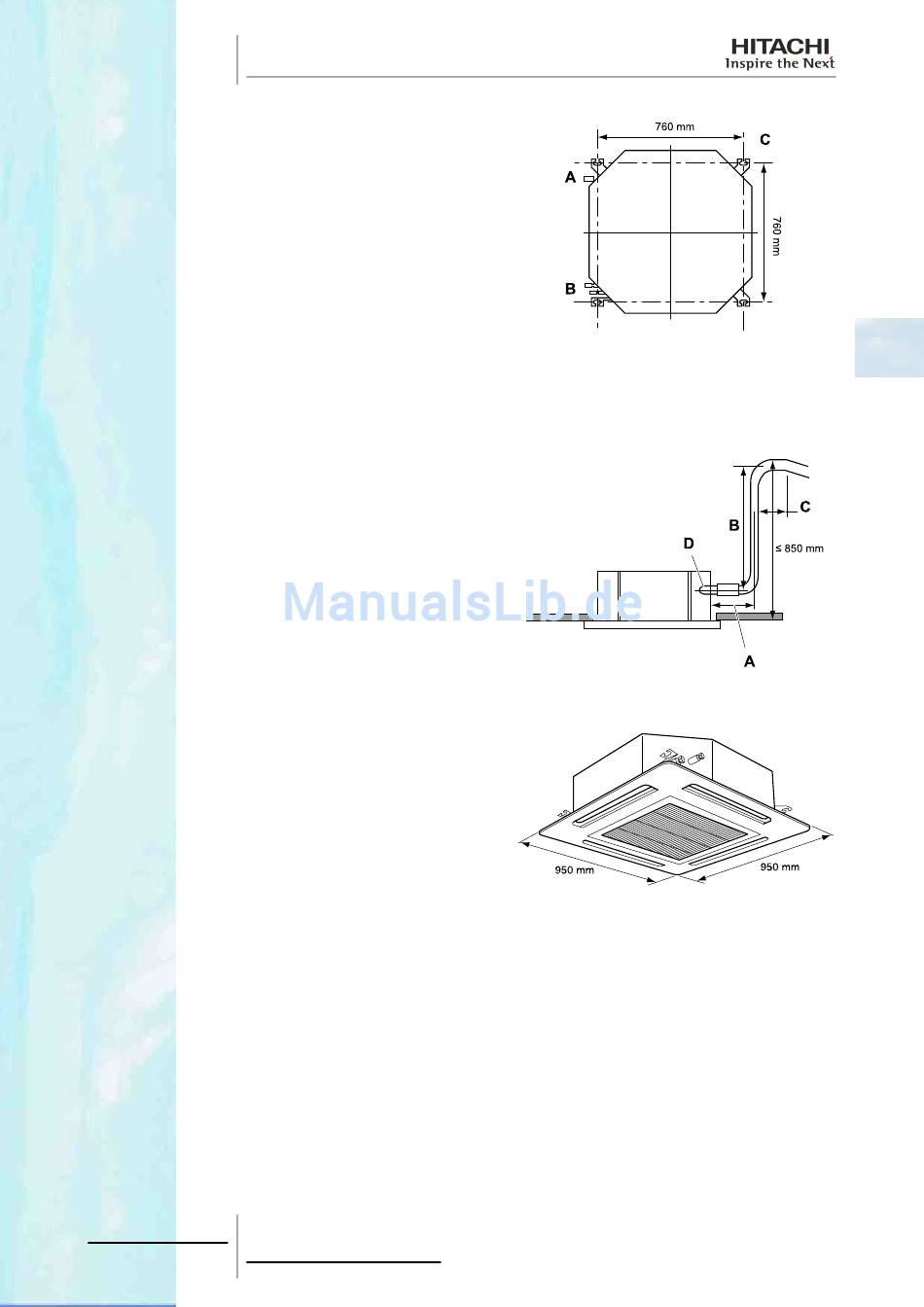

• Flexibilität für die Installation des Gerätes: Dank dem
Befestigungssystem der Einheit ist die Installation erheblich
leichter geworden. Der Abstand der Aufhängungspunkte, die
sich an allen Ecken der Einheit befinden, beträgt 760 mm.
• Die Installationsrichtung der Einheit kann einfach geändert
werden, und so sich an die Rohraufhängung angepasst
werden: Die Positionen der Befestigungspunkte der Einheit
brauchen nicht verändert zu werden.
• Das einfache Design,
Installationen, macht die Aufhängung der Kühl- und
Abwasserrohre in verschiedenen Ecken möglich, erleichtert die
Verteilung und verbessert die Effizienz der Installationsarbeit.
• Die Trennung zwischen dem Ablaufschlauchanschluss und
den Anschlüssen der Kühlrohre hat zu einem verbessertem
Zugang während der Installationsarbeiten geführt.
A: Anschluss für den Ablaufschlauch.
B: Anschluss für die Kältemittelrohre.
C: Aufnahmen für die Aufhängungsschrauben (x4).
• Ausgestattet mit einer Ablaufpumpe, die Kondensate bis zu
850 mm Höhe der Einheit gegenüber anheben kann. Die
Pumpe wird automatisch aktiviert, wenn der angesammelte
Wasserstand zu hoch ist.
A: ≤ 300 mm (A + B + C ≤ 1100 mm).
D: durchsichtiger Ablaufschlauch. Dadurch kann die Zirkulation
der Kondensate beobachtet werden.
• Standardgröße der Blenden: Die Größe der Blenden wurde auf
950 mm pro Seite vereinheitlicht, um den Austausch mit
anderen Modellen unterschiedlicher Leistung zu vereinfachen.
