9 Verlegung von Rohren
und Kühlgasladung

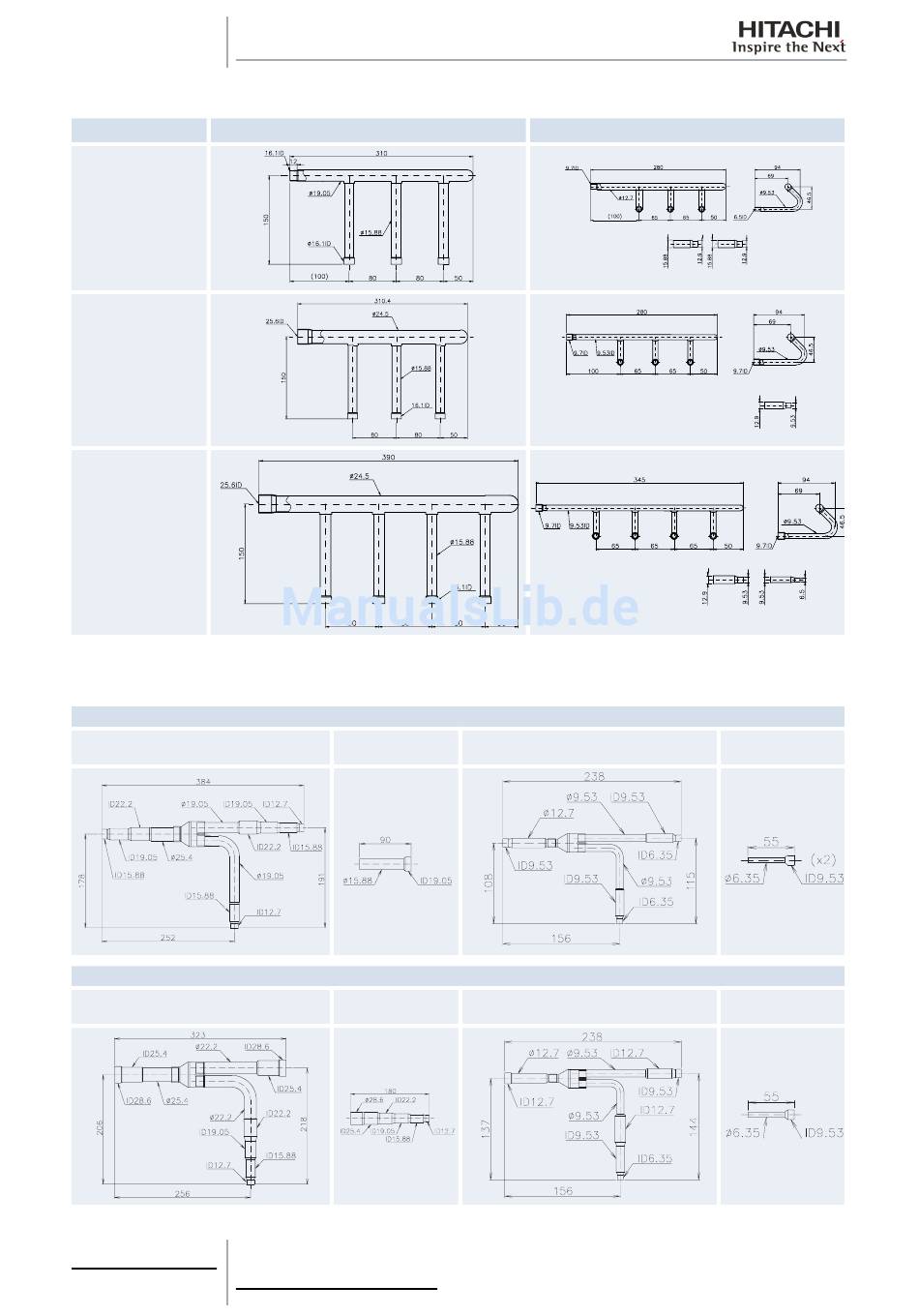

9.2.2 UTOPIA: Verteiler

Modell
TRE-06N
TRE-810N
QE-810N
Alle Abmessungen verstehen sich in mm.

9.2.3 SET FREE: Multikit und verteiler

Gasleitung
Gasleitung
186
TCDE0063 rev. 2 - 12/2010
Gasrohr
E-102SN2
Reduzierstück
Gasleitung
E-162SN2
Reduzierstück
Gasleitung
Flüssigkeitsrohr
Flüssigkeitsleitung
Flüssigkeitsleitung
Reduzierstück
Flüssigkeitsleitung
Reduzierstück
Flüssigkeitsleitung
