9 Verlegung von Rohren
und Kühlgasladung
9.3.2 Rohranschluss

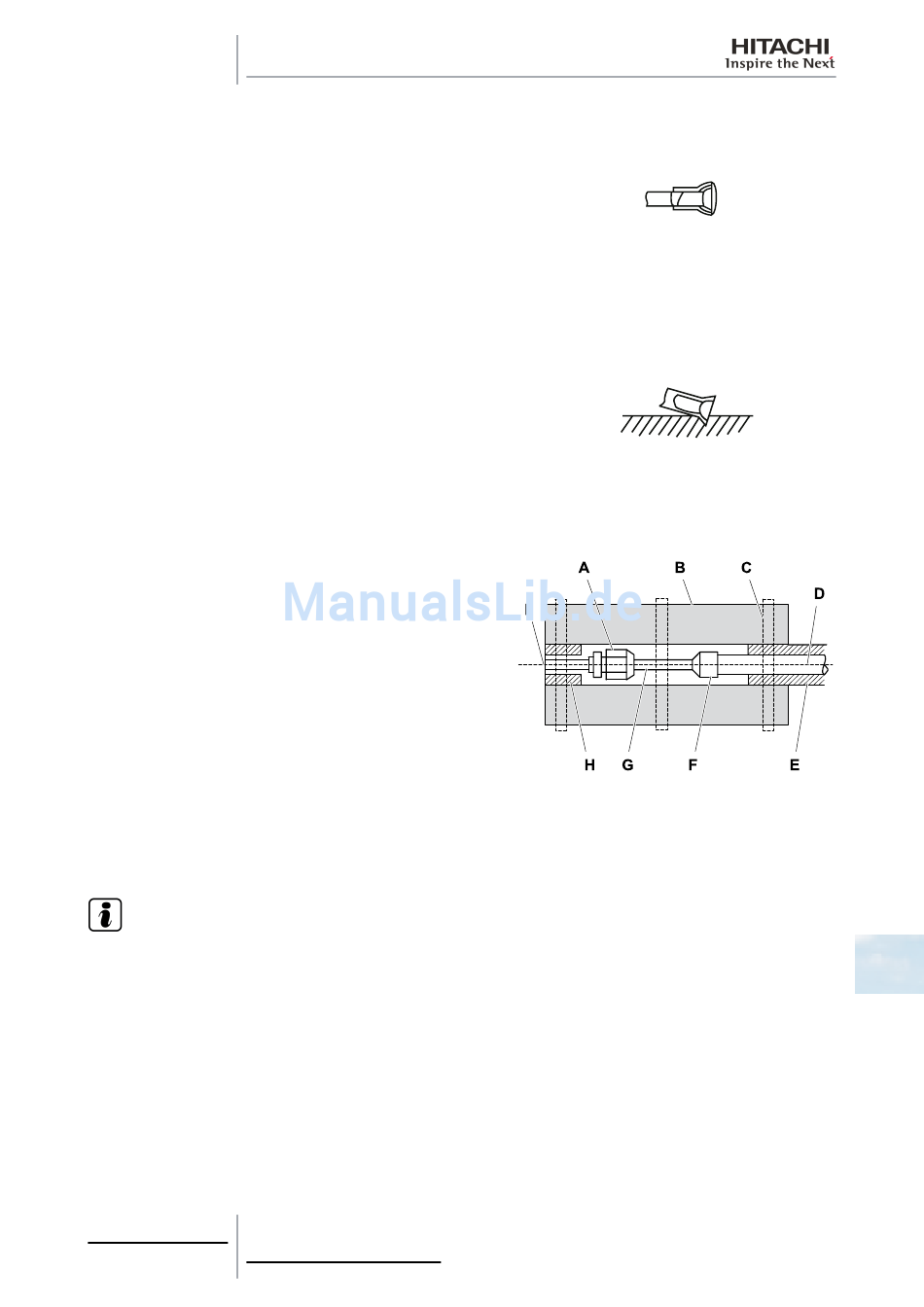

Ordnungsgemäß geschütztes Kälterohrende.
Decken Sie das Rohrende angemessen ab, wenn dieses durch
Löcher in Wänden, Dächern usw. geführt werden muss.
Die Rohrenden sollten während der Durchführung weiterer
Installationsarbeiten abgedeckt bleiben, damit weder Feuchtigkeit
noch Schmutz hineingelangen können.
Nicht geschütztes Kälterohrende.
Legen Sie die Rohre ohne einen angemessenen Schutz bzw.
Vinylklebeband zur Abdeckung der Rohrenden nicht direkt auf den
Boden.
Falls die Installation der Rohre nicht innerhalb einer gewissen
Zeitspanne beendet wird, sollten Sie die Rohrenden durch
Verschweißung
schließen.
sauerstofffreiem Stickstoff über ein Schraderventil, um die
Ansammlung von Feuchtigkeit und/oder Schmutz.
Befestigen Sie das Anschlussrohr wie in der Abbildung gezeigt.
Benutzen Sie die Dämmung der Inneneinheit.
A: Konusmutter der Inneneinheit.
B: Dämmung des Anschlusses des Rohrs mit der Inneneinheit mit
dem mitgelieferten Dämmmaterial.
C: befestigen Sie die Dämmung mit dem mitgelieferten Flansch
oder mit angemessenem Klebeband.
D: Kühlgasrohr der Anlage.
E: Dämmung der Anlage (vom Installateur geliefert).
F: Schweißnaht.
G: walzen Sie das Rohr nach dem Einsetzen der konischen Mutter
ein.
H: Dämmung der Inneneinheit.
I: Inneneinheit.
H I N W E I S
•
Falls Polyäthylen-Dämmschaum verwendet wird, ist es empfehlenswert, eine 10 mm dicke Schicht bei
Flüssigkeitsrohren und ein 15-20 mm dicke Schicht bei Gasrohren aufzutragen.
•
Bringen Sie die Dämmung erst an, wenn die Temperatur der Rohroberfläche bis auf Raumtemperatur abgekühlt
ist; anderenfalls kann das Dämmmaterial schmelzen.
Verwenden Sie kein Dämmmaterial, das NH
hervorrufen kann.
Falls der Installateur seine eigenen Abzweige geliefert hat, müssen Sie diese angemessen dämmen, um Abnahmen der
Leistungsfähigkeit entsprechend der Umgebungsbedingungen und der Taukondensation an der Rohroberfläche aufgrund
des niedrigen Drucks zu verhindern.
9.3.3 Dämmung der Multikits und/oder Abzweige
Installieren Sie das Dämmungspaket in den Multikits und/oder Abzweigen unter Verwendung eines angemessenen
Vinylbandes.
191
TCDE0063 rev. 2 - 12/2010
Füllen
Sie
es
daraufhin
(Ammoniak) enthält, da letzteres das Kupfer beschädigen und somit Lecks
3
mit
9
