Nachjustierung der Bremse des
Hauptsägemotors
Falls der Bremszeit 10 Sekunden überschreitet ist es notwendig die Bremse nachzustellen.
Die Justierung wird wie folgt vorgenommen: mittles ausgeschalteten und verriegelten Hauptschalter,
einem Imbußschlüssel auf die Schraube die das Lüfterrad an der Motorwelle festhält aufstecken und
ein 1/16 Umdrehung im Uhrzeigersinn drehen um den Luftspalt zwischen Bremsscheibe und Bremse
verringeren um damit die Bremszeit zu verkürzen.
Mit dem Probelauf des Motors feststellen ob der Bremszeit die 10 Sekunden nicht überschreitet.
Falls notwendig, weitere Nachjustierungen vornehmen.
Der Luftspalt zwischen Bremse und Scheibe ist werksseitig auf 0,25 mm eingestellt.

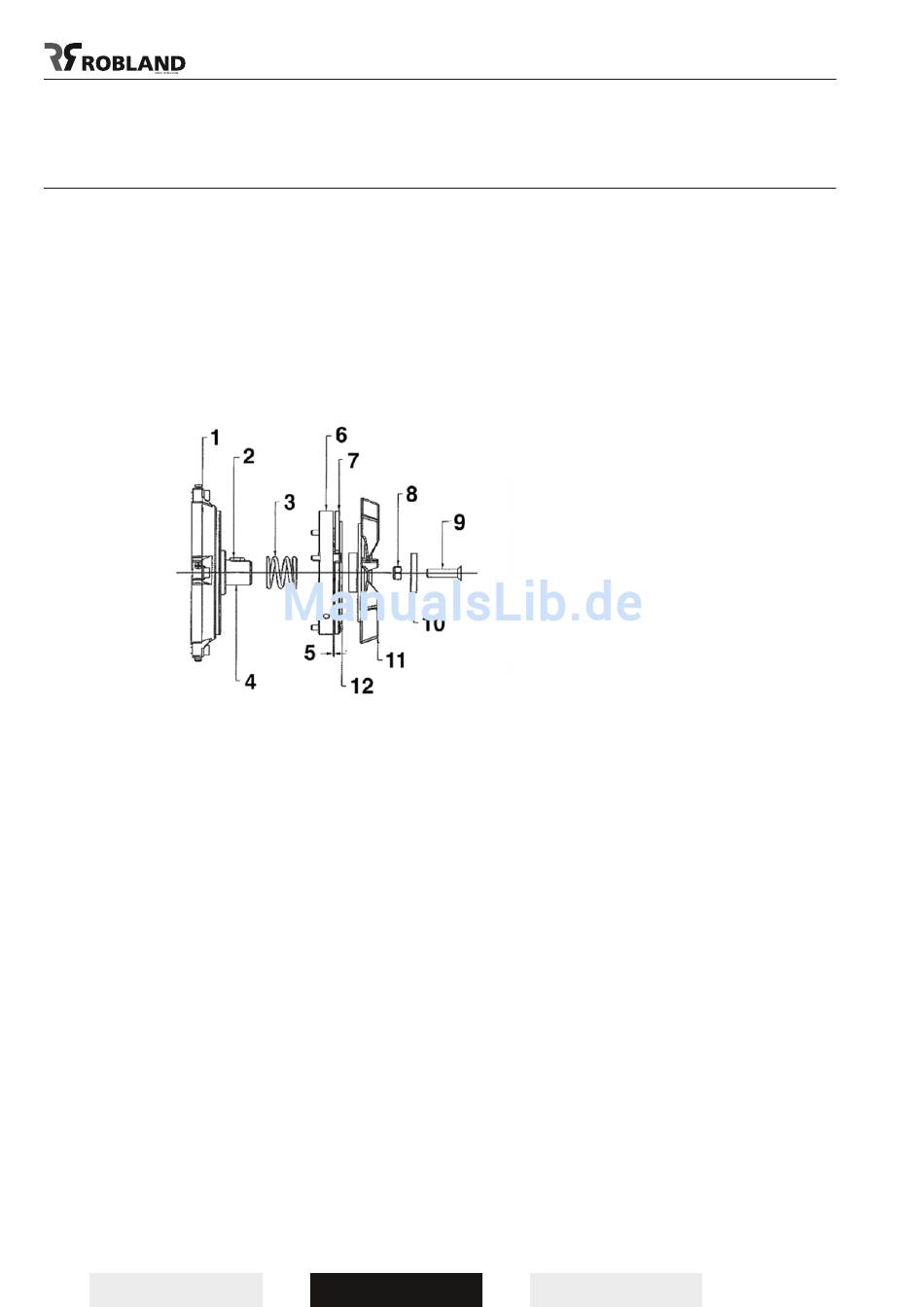

1 Motorgehäuse
2 Keil
3 Feder
4 Motorwelle
5 Luftspalt
6 Magnetspule
7 Beweglicher Scheibe
8 Feststellmutter
9 Justierschraube
10 Scheibe
11 Lüfterrad
12 Bremsbelag
