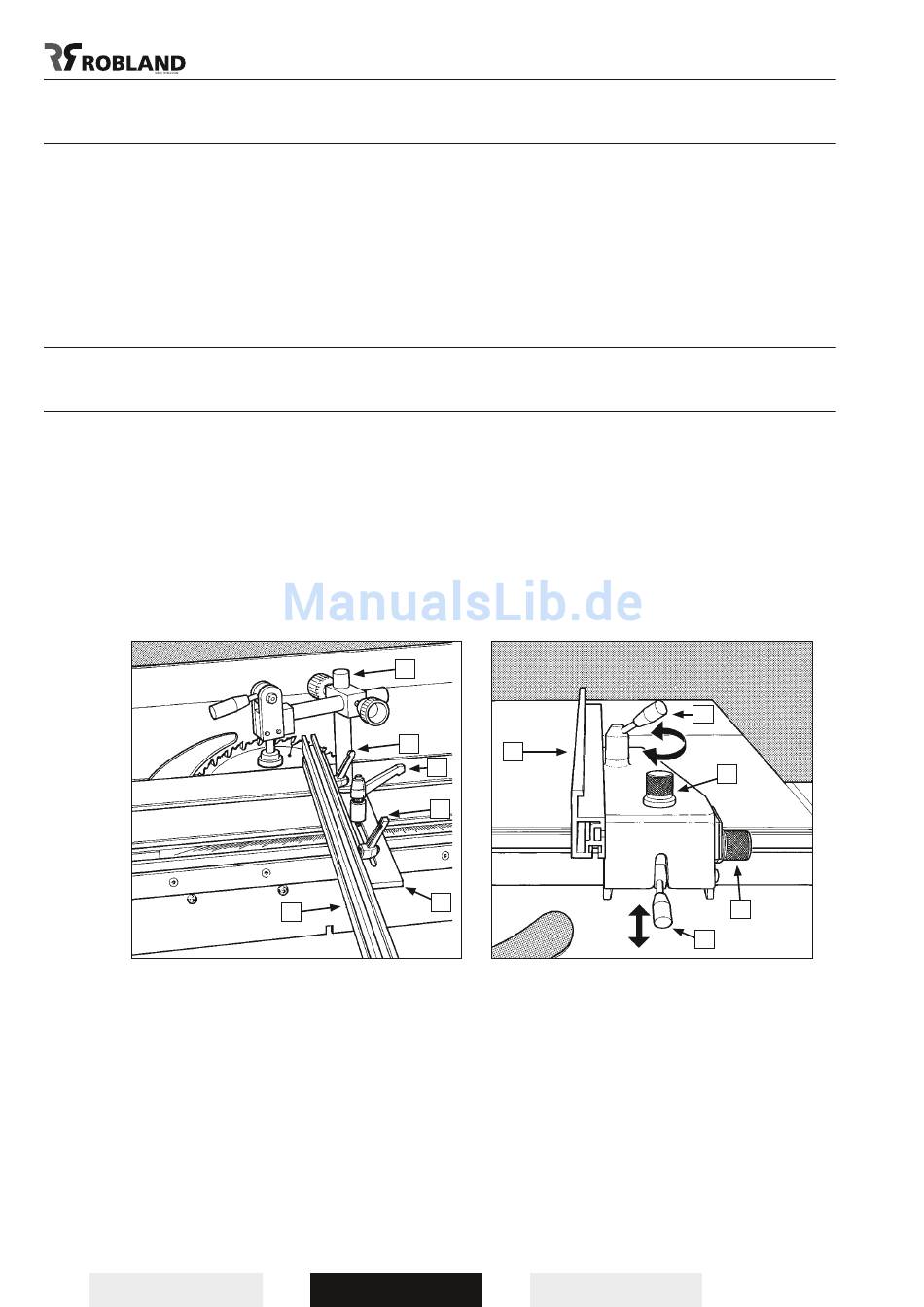

Gehrungsanschlag

Zum Schwenken des Anschlages für Gehrungarbeiten den Haltebolzen (1) und Klemmhebel (2) lösen.
Stellen Sie den gewünschten Winkel ein.
Die Ablesung erfolgt von der Hinterkante des Haltewinkels (4). Lösen Sie die Klemmhebeln (3) und
schieben Sie den Anschlag (5) Richtung Kreissägeblatt um die Anschlagfläche
möglichst nahe am Kreissägeblatt zu haben.
Klemmen Sie nachher die Klemmhebel (3) wieder fest.
Der Nutenstein zur Befestigung vom Haltebolzen ist vom Werk fest eingestellt auf Position 90° und darf
nicht nachgesellt werden.

Bedienung des Parallelanschlages

Der Anschlag ist bis auf die Aluschiene komplett zusammengebaut und soll einfach auf die
Führungsstange geschoben werden.
Alu-Anschlaglineal (5) ist stufenlos in der Tiefe einstellbar, so dass es bis zum Spaltkeilende
zurückgezogen werden kann.
Das Anschlaglineal kann auch für Winkelschnitte schmaler Werkstücke umgelegt werden, so dass eine
niedere Führungsfläche zur Verfügung steht. Einstellen der Schnittbreite : Rändelknopf (3) lösen und
Klemmhebel (1) nach oben ziehen und durch seitliches verschieben grobe Schnittbreite einstellen.
Feinjustierung erfolgt durch Lösen der Klemmung (1) und Festdrehen der Rändelschraube (3) und
Justieren mittels Mikrometer-Rändelknopf (2). Nach der Justierung wieder Rändelknopf (3) festdrehen,
und Klemmhebel (1) nach unten drücken.
Abb.22
46
– English
1
3
2
3
4
5
– Deutsch
(Abb.22)
5
Abb.23
(Abb.23)
4
3
2
1
