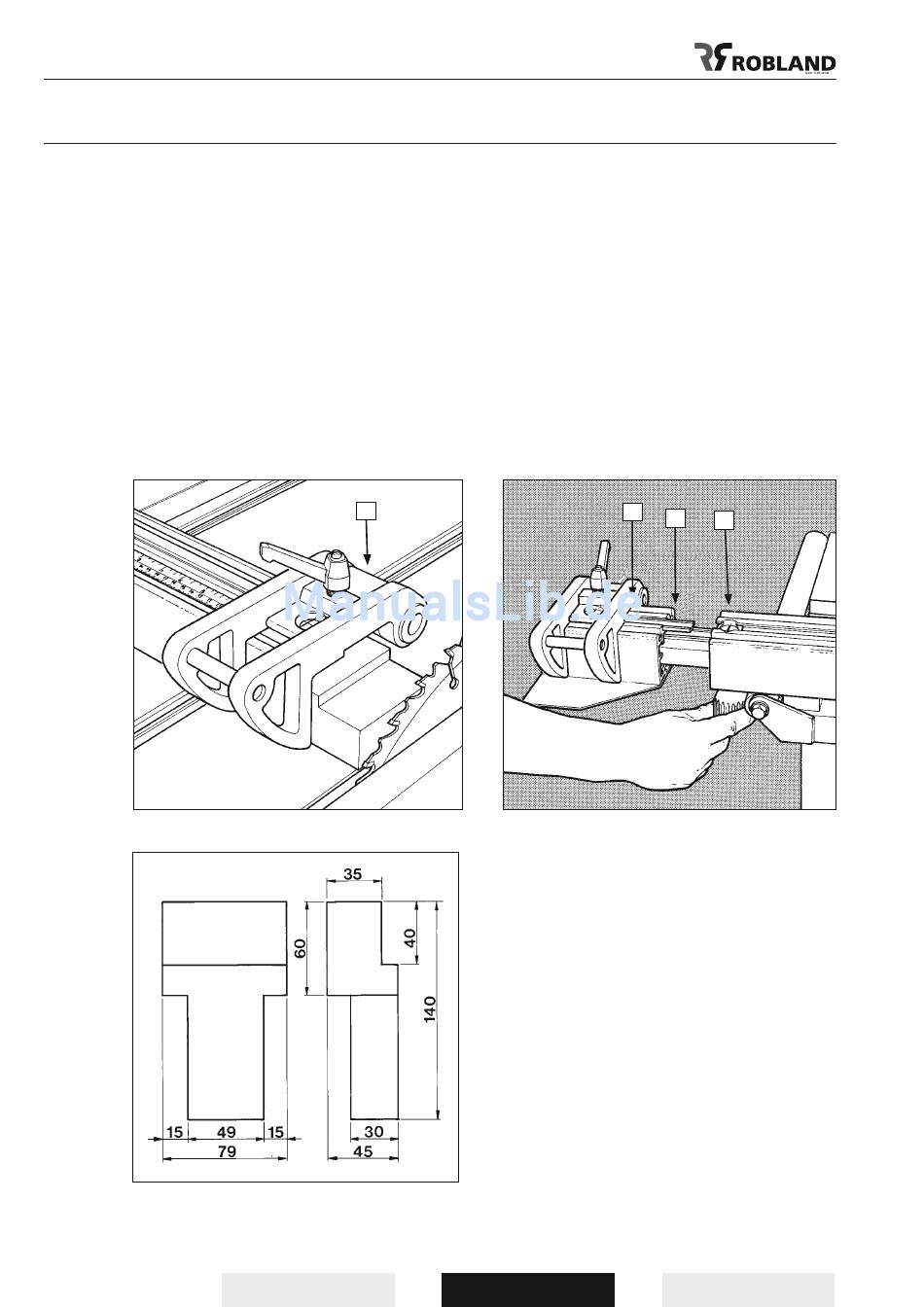

Einstellung des 90°-Anschlages
Die im 90° Anschlag integrierte Skala dient zum Ablesen der Schnittbreite am Queranschlag.
Die Skala muss auf das von Ihnen verwendete Kreissägeblatt fein eingestellt werden.
Stellen Sie dazu den Queranschlag (1) auf eine beliebige Stellung und schneiden Sie ein Probestück
ab. Messen Sie nun die genaue Länge dieses Werkstückes mit einem Massband oder einer
Schieblehre. Lösen Sie nun die Imbusschraube der Mass-skala und verschieben Sie die Skala bis
Sie durch die Lupe im Queranschlag die abgemessene Länge ablesen.
Danach wieder Inbusschraube festziehen.
Mass-Skala (2) entsprechend nachschieben (Abb.20).
Beim Arbeiten mit ausgezogenenm Längenanschlag sollte darauf geachtet werden, dass der
Anschlag (Abb.20) immer auf 1925 mm Mitte Leslupe eingestellt ist, damit alle anderen Masse
übereinstimmen (4). Achtung : Beachten Sie dass beim Wechseln des Kreissägeblattes (anderer
Stärke) eine Neueinstellung notwendig ist.
Um ein Ausreissen der Werkstücke zu verhindern wird ein sogenannter Splitterschutz
mitgeliefert, der vorne am Längenanschlag montiert wird. Dieses Verschleissteil sollten Sie nach
einiger Zeit erneuern. (Abb. 21)
