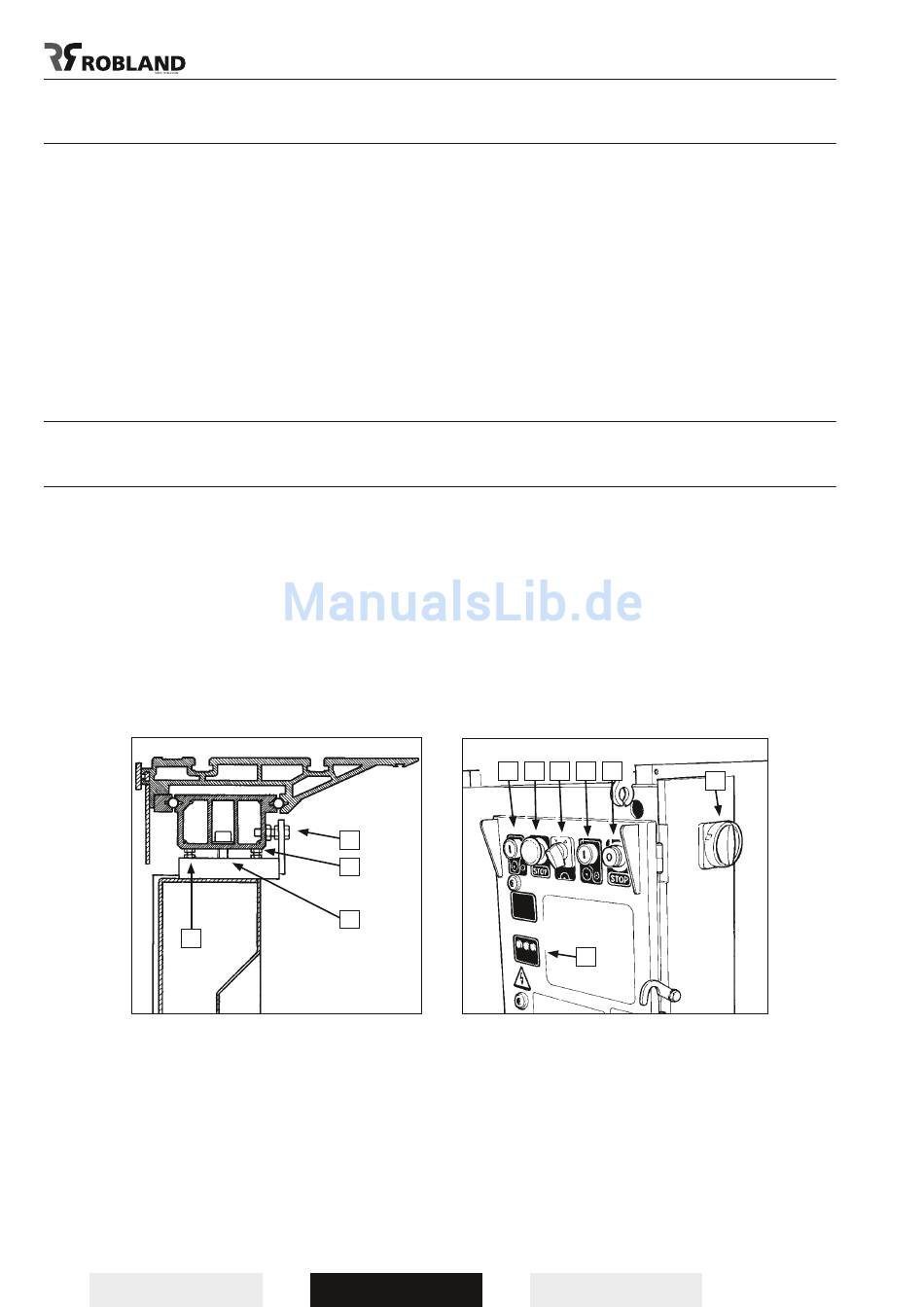

Aufhängen des Besäumtisches
Zum Transport wird der Schiebetisch abgebaut und muss beim Aufstellen der Maschine montiert
werden.
Zuerst Transportkistendeckel und Seitenteile entfernen.
Besäumtisch mit Stapler oder Kran hochheben und die seitlichen Justierschrauben (1) in die zwei
Gabeln einhängen.
Diese Justierschrauben sind bereits vom Werk fest eingestellt und dürfen nicht nachgestellt werden.
Dann die vier mitgelieferte M14 Maschinenschrauben (3) einschrauben und festziehen.
Höheneinstellung des Besäumtisches ist bereits vom Werk fest eingestellt und muss falls nötig
nachjustiert werden mittels Schrauben (2); Tischüberstand gegenüber Maschinentisch 0,2 mm.
Hinweis : Bei der Montage vom Besäumtisch das Oberteil nur so weit verschieben, bis die erste
Maschinenschraube (3) eingesetzt werden kann, um ein Umkippen des Besäumtisches zu
vermeiden.

Starten der Maschine

Zuerst den Hauptschalter (1) auf Pos.1 stellen, danach überprüfen ob die richtige Drehzahl eingestellt
ist (siehe Drehzahlanzeige auf der Maschine) (2).
Nun kann die Maschine eingeschaltet werden, dazu den Stern-Dreieck schalter (3) in Pos.
(Anlaufspannung) stellen und Taste (4) drücken.
Nach etwa 8 Sekunden, wenn der Motor die volle Tourenzahl erreicht hat, Schalter (3) in Pos.
bringen (Arbeitsspannung).
Zum Ausschalten die rote Stop-Taste (5) drücken. Die Sägewelle wird dabei elektrisch abgebremst.
Achtung : aus Sicherheitsgrunden läuft die Vorritzsäge nur, wenn das Hauptsägeblatt bereits läuft.
Dazu Start-Taste (6) drücken. Zum Ausschalten des Vorritzers Stop-taste (7) drücken.
Beim Ausschalten der Hauptsäge mit der Stop oder Not-Aus Taste (5) wird automatisch die Vorritzsäge
ausgeschaltet.
2
Abb.5
38
– English
(Abb.6)
4
1
2
3
Abb.6
– Deutsch
(Abb.5)
5 3 6 7
2
1
