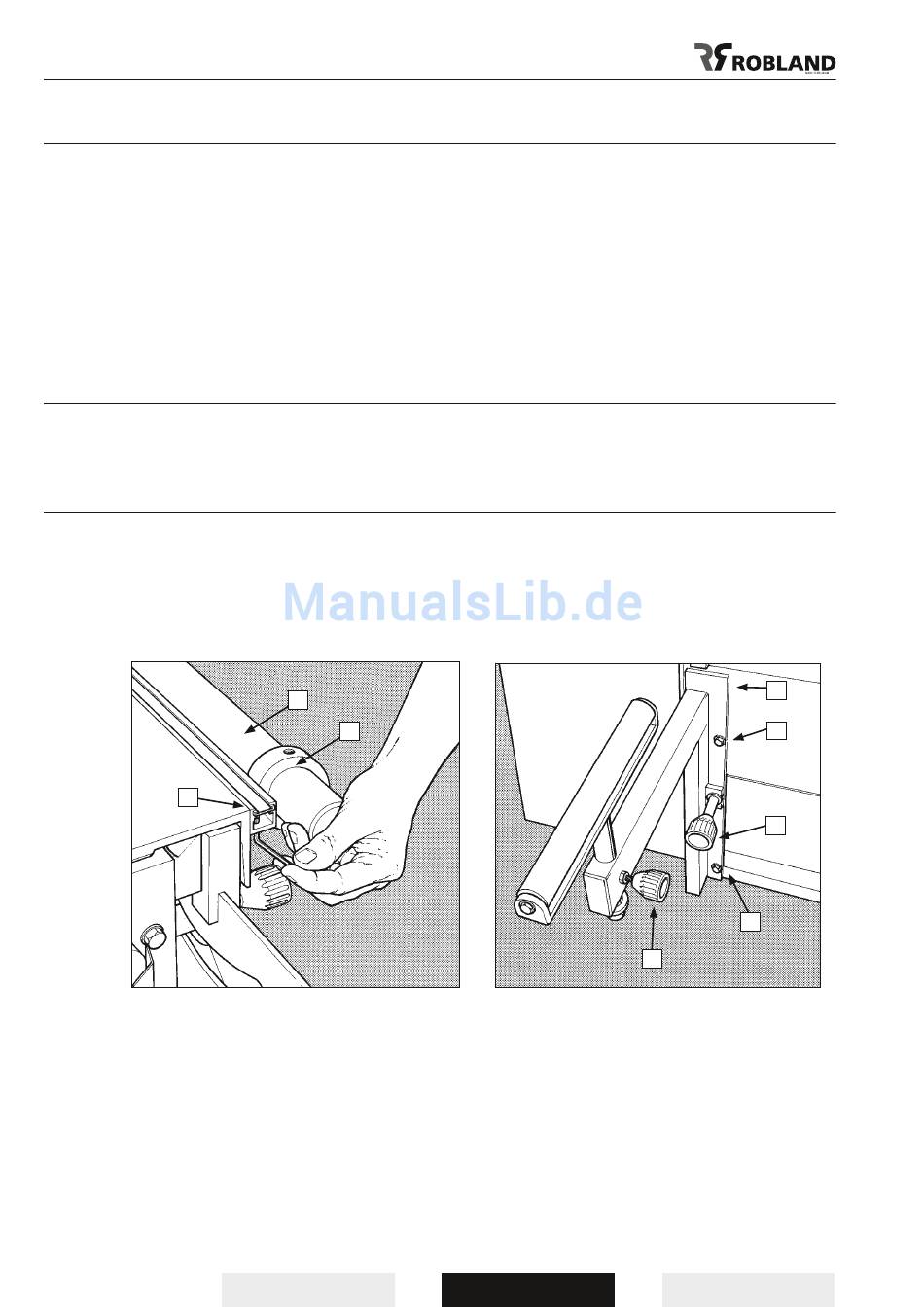

Justierung der Skala

Je nach Sägeblattstärke muss die Skala neu genullt werden, d.h. verschieben der Skala, welches
wie folgt vorgenommen wird. Stellen Sie zuerst den Parallelanschlag auf eine beliebige Stellung und
schneiden Sie ein Probestück ab.
Messen Sie nun die genaue Breite dieses Werkstückes mit einem Massband oder Schieblehre.
Lösen Sie die Inbusschraube (1) und verschieben Sie die Skala bis die gemessene Breite an der
Vorderkante des Parallelanschlages am Lineal abzulesen ist.
Schrauben Sie danach die Inbusschraube (1) wieder fest.
Der Anschlagring (2) soll nur soweit nach vorne auf die Führungsstange (3) geschoben werden, dass
es unmöglich ist mit dem Anschlaglineal das Sägeblatt zu berühren.
Nach der Einstellung Ring (2) mittels Inbusschraube festziehen.
Befestigung des Rollbocks
an die Maschine
Ihre Maschine ist je nach Ausstattung mit einem Rollbock ausgerüstet. Die Befestigungsplatte (1) wird
mit den beiden Schrauben (4) an der Maschine befestigt.
Durch Lösen des Rändelknopfes (2) kann der Rollbock nach der Seite weggeschwenkt werden, dazu
erst den Rändelknopf (3) lösen, damit die Rollwalze (1) abgesenkt werden kann.
Die Rollwalze mit Haltearm kann ganz ausgehängt werden. Die Grundplatte (1) verbleibt auf dem
Maschineständer.
1
Abb.24
Z3200 10-V0713
(Abb.25)
3
2
(Abb.24)
4
Abb.25
