Wechseln und Spannen des Riemens

(Abb.29-30)
Vor dem Riemenwechsel sollte immer der Hauptschalter auf Pos. "0" gestellt werden. Öffnen Sie
zuerst die Maschinentüre.
Entspannen Sie nun der Klemmhebel (1) und drehen Sie den Hebel nach links.
Den Riemen in die entsprechende Scheibenstufe einlegen und den Drehzahl- Detektor (2)
dementsprechend nachschieben. Riemenspannhebel (1) nach rechts drehen zum Spannen, bis dieser
in den Spannsektor (3) einschnappt.
Achtung : der Riemen darf nicht überspannt werden, da das zu vorzeitigem Verschleis führt. Spannen
Sie den Riemen nur soweit, bis die gewünschte Kraftübertragung erreicht ist. Ist der Riemen jedoch
nicht mehr in einem guten Zustand, muss dieser ausgetauscht werden (Bestellnr. N8207 = XPA 800
Quadpower).
Vorritzsäge-riemen
Zum Nachspannen Schrauben (Abb.30,1+2) lösen und Motor nach unten drücken und in dieser
Position Schrauben wieder anziehen.
Beim Wechseln des Riemens verfährt man wie vorher, jedoch sollte man zum leichteren Wechseln den
Motor entfernen.
(Riemen Bestellnr. N8232 = 140 J8).
2
2
1
3
1

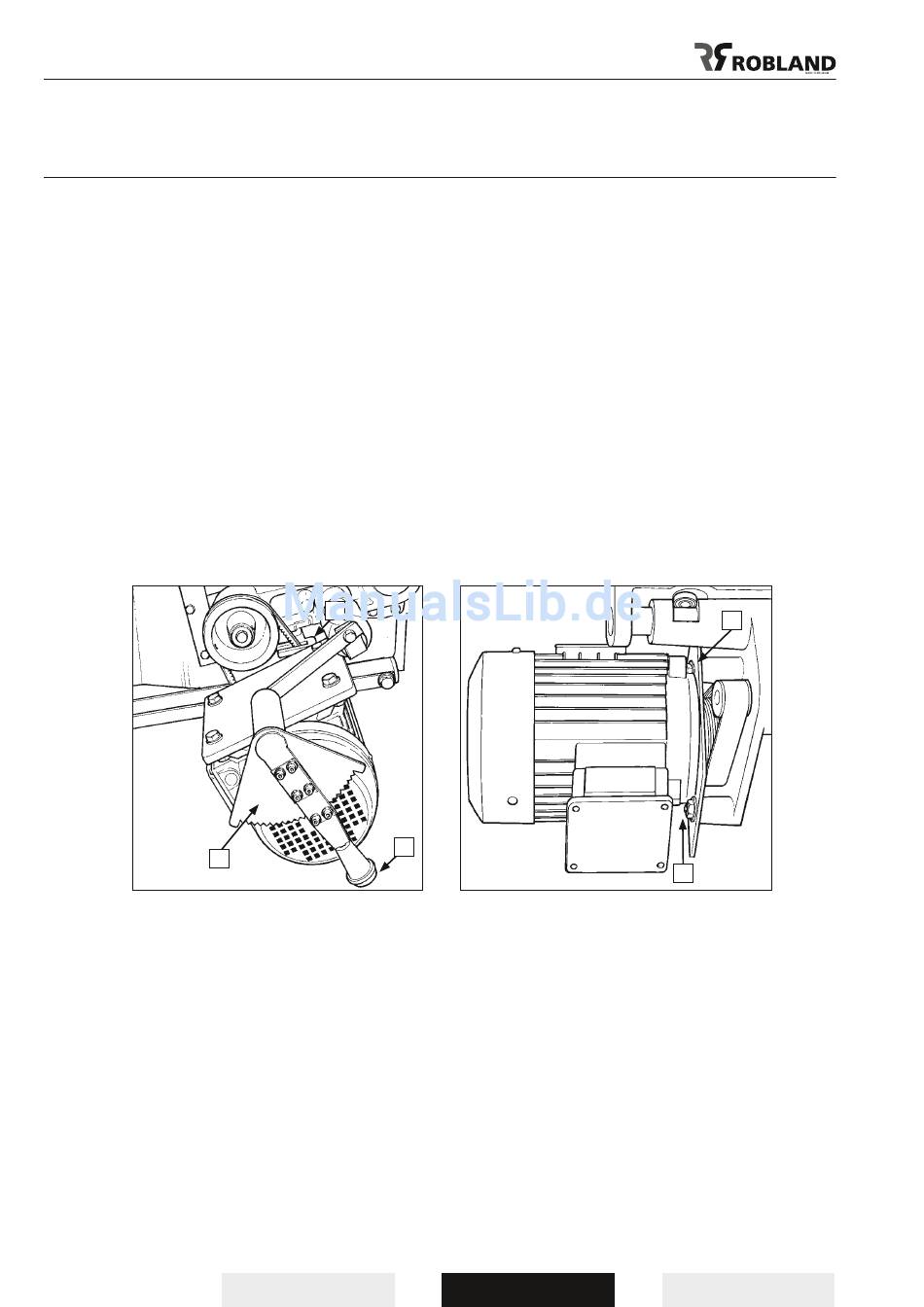

Abb.29 Abb.30
