Robland Z 3200 Betriebsanleitung Seite 53

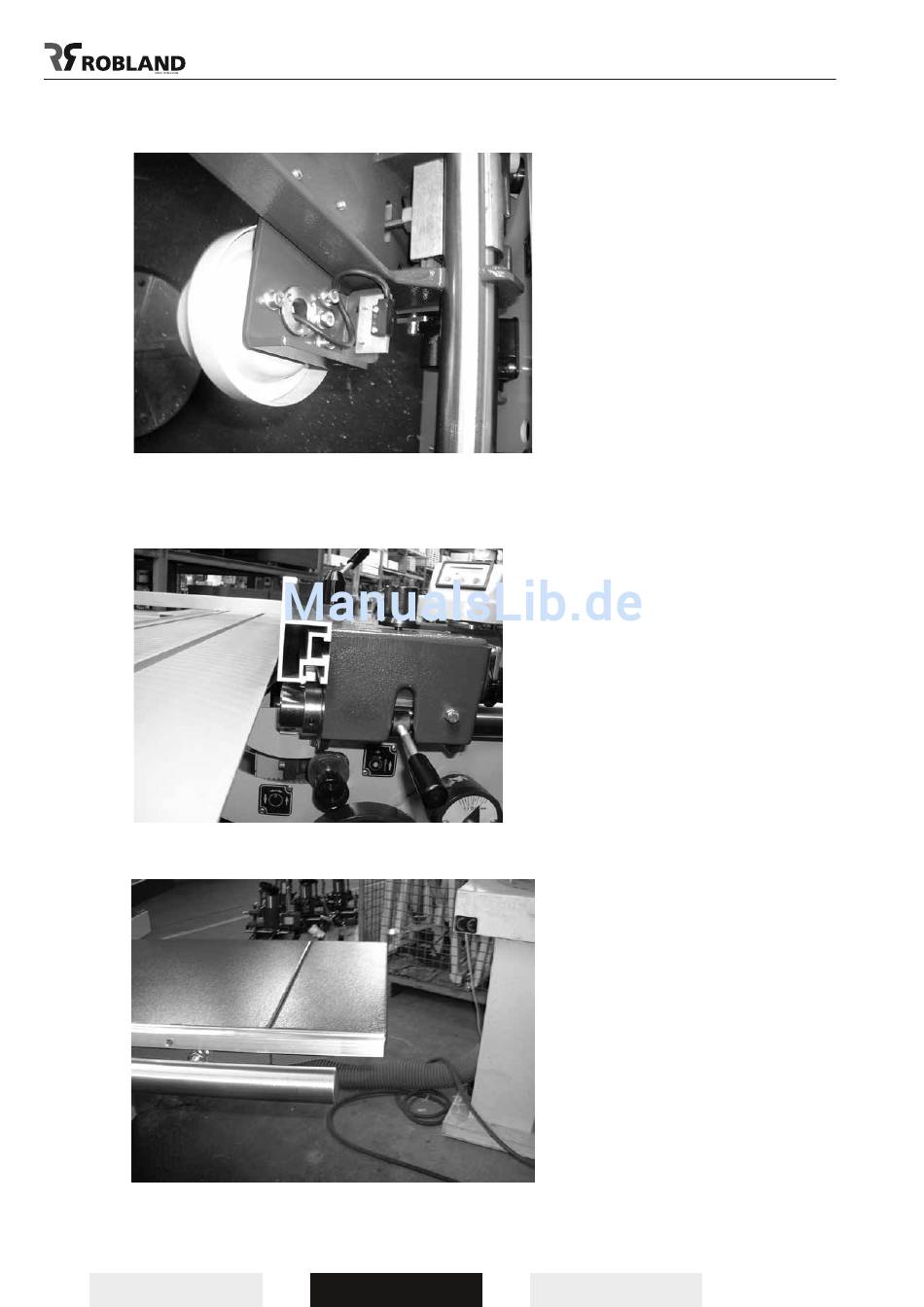

Die Höhen-und Breiteneistellung ist einfach: Paralleanschlag umkippen und nach Lösen der
verschiedenen Schrauben kann der Sensor verstellt werden.
Nach der Justierung alle Schrauben festziehen
Die Nullung wird wie folgt vorgenommen: Schieben Sie den Parallelanschlag nach links bis das
Aluprofiel die Zähne vom Sägeblatt berühren, und drücken Sie gleichzeitig die beiden Tasten F und
SET, jetzt steht die Ablesung auf 0. Schieben Sie jetzt den Anschlag um einige mm nach rechts
und schieben Sie den Anschlag-Stopring gegen den Anschlag und schrauben Sie den Ring mittels
Inbusschraube fest. Jetzt ist es unmöglich mit dem Anschlaglineal das Sägeblatt zu berühren. Nach
jedem Sägeblattwechsel muss der Skala neu auf Null eingestellt werden.
Der mitgelieferten Tischverbreiterung ermöglicht wie vorher einen Schnitt von 1380 mm und dient
ebenfalls als Schutz für die Magnetskala.
