Höheneinstellung des Hauptsägeblattes
und des Vorritzers

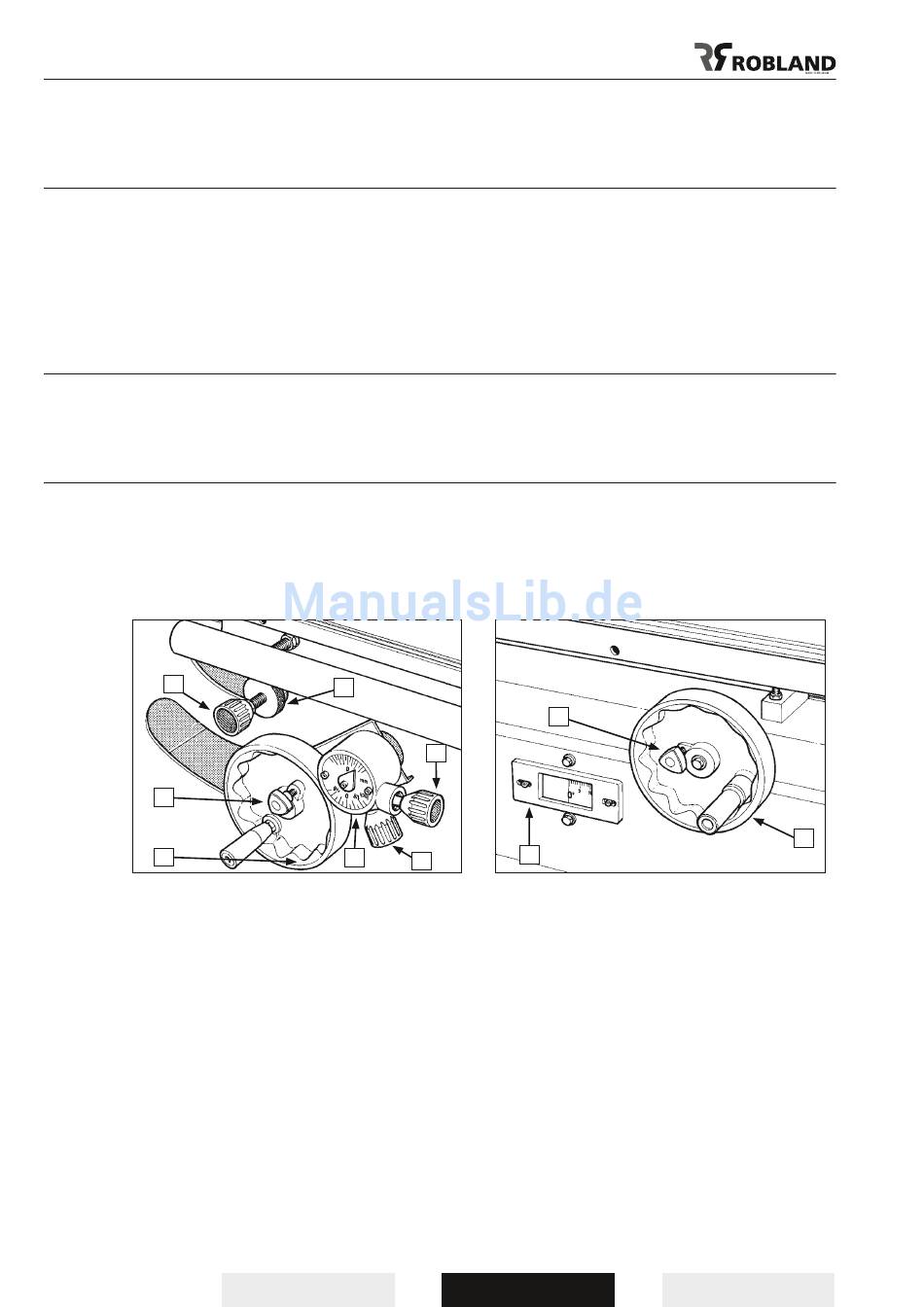

Die Höheneinstellung des Sägeblattes geschieht mit dem Handrad (1). Nach Erreichen der
gewünschten Höhe mit dem Feststellknopf (2) arretieren; eine Umdrehung entspricht 5 mm.
Die Höheneinstellung des Vorritzsägeblattes geschieht mit dem Höheneinstellknopf (4), nach rechts
zum Steigen oder nach links zum Senken drehen; eine Umdrehung entspricht 3 mm.
Nach Einstellung der gewünschten Höhe die Rändelmutter (3) festdrehen. Die max. Schnitthöhe bei
Sägeblattdurchmesser 400 mm beträgt 125 mm, für den Vorritzer bei Sägeblattdurchmesser 100 mm
4,5 mm.
Schrägstellung des Hauptsägeblattes
und des Vorritzers
Die Schrägstellung der Sägeeinheit (Haupt- und Vorritzsäge) geschieht mit dem Handrad (2) und
kann, nach Erreichen des gewunschten Winkels, mit dem Feststellknopf (1) arretiert
werden. Die jeweilige Gradzahl, stufenlos von 90° bis 45°, kann an der Gradskala (3) abgelesen
werden. Die 90° und 45° Anschlagschrauben sind bereits vom Werk eingestellt, und dürfen nich
nachgestellt werden.
4
2
1
Abb.11
Z3200 10-V0713
(Abb.11)
(Abb.12)
3
5
7
6
Abb.12
