Befestigung des Quertisches
am Besäumtisch

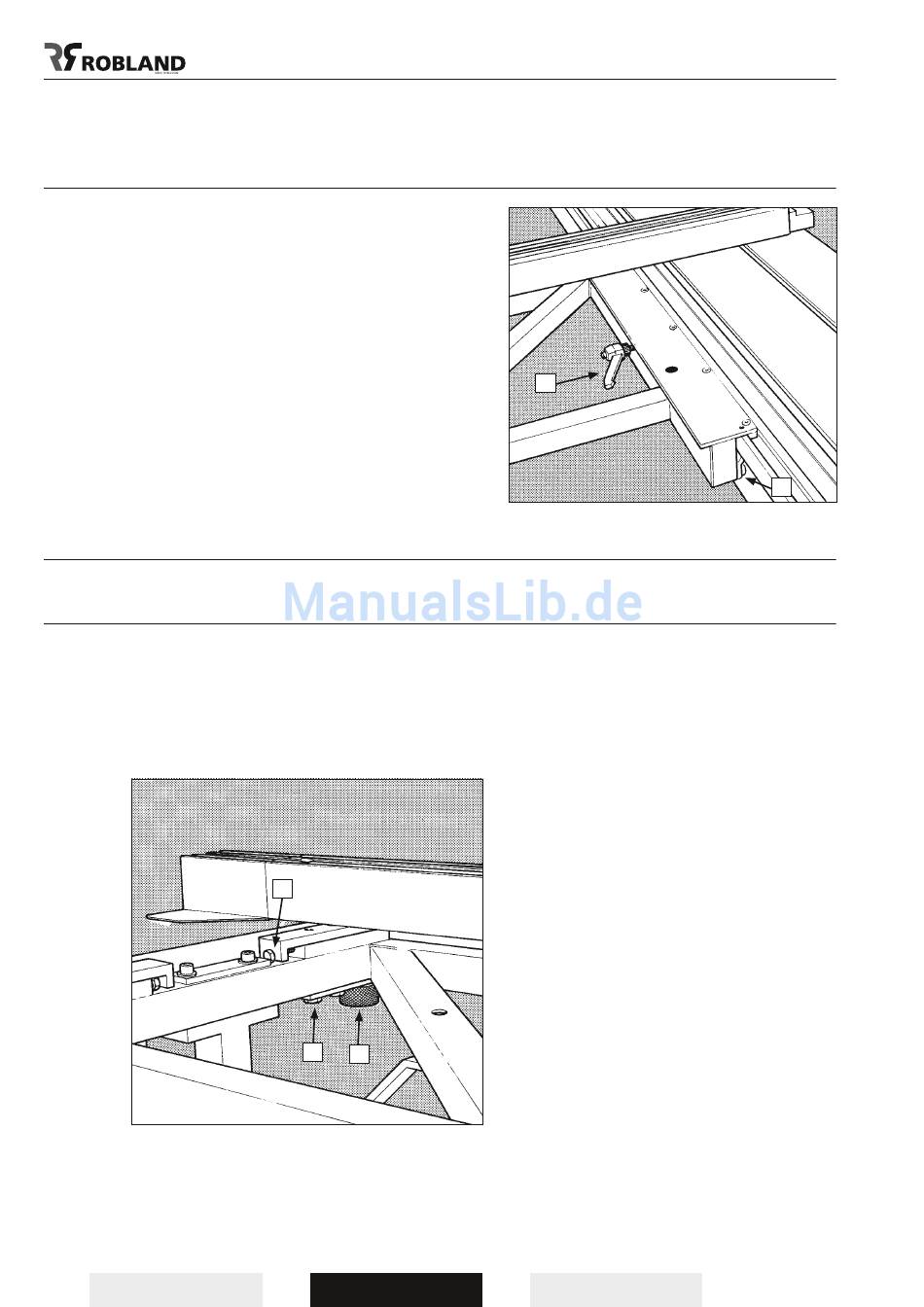

(Abb.17)
Der Quertisch ist im Werk bereits eingestellt, so
dass Sie Ihn nur noch aufschieben brauchen.
Öffnen Sie zuerst den Klemmhebel (1) und
schieben Sie die beiden Befestigungswinkeln (2)
nach unten. Schieben Sie nun den Quertisch auf
die seitlich angeschraubte Leiste und heben Sie
den Quertisch an, danach schwenken Sie den
Quertisch-Auslegerarm aus und stecken Sie den
Abstützarm auf den Bolzen.
1
Die beiden Klemmwinkel (2) unten am Quertisch
sollten soweit justiert werden dass der Quertisch
sich noch leicht verschieben lasst.
Klemmen Sie nun den Klemmhebel (1) und
Befestigungsschrauben der Klemmwinkel fest.
Der Quertisch kann nur bis Mitte des Besäumtischs
2
aufgehängt werden.
Abb.17
Montage des 90°-Anschlages
(Abb.18)
Zur Aufnahme des 90° Anschlages am Quertisch sind auf beiden Seiten Pasbohrungen vorgesehen.
Den Anschlag können Sie stoss- oder schubseitig auf dem Quertisch aufsetzen und durch Spannen
der Rändelschrauben (3) befestigen. Die 90° Einstellung ist bereits vom Werk vorgenommen worden.
Sollte sich der Winkel einmal verändert haben, so ist durch Lösen der Schrauben (2) und durch
Drehen der Schrauben (1) die 90° Stellung wieder zu erreichen.
Nach der Einstellung Schauben wieder anziehen.
1
2
3
Abb.18
