Option A5216: Nachrüstpakket Digital
Ablesung für Parallelanschlag
Montageanweisung für Formatsägen Z Reihe

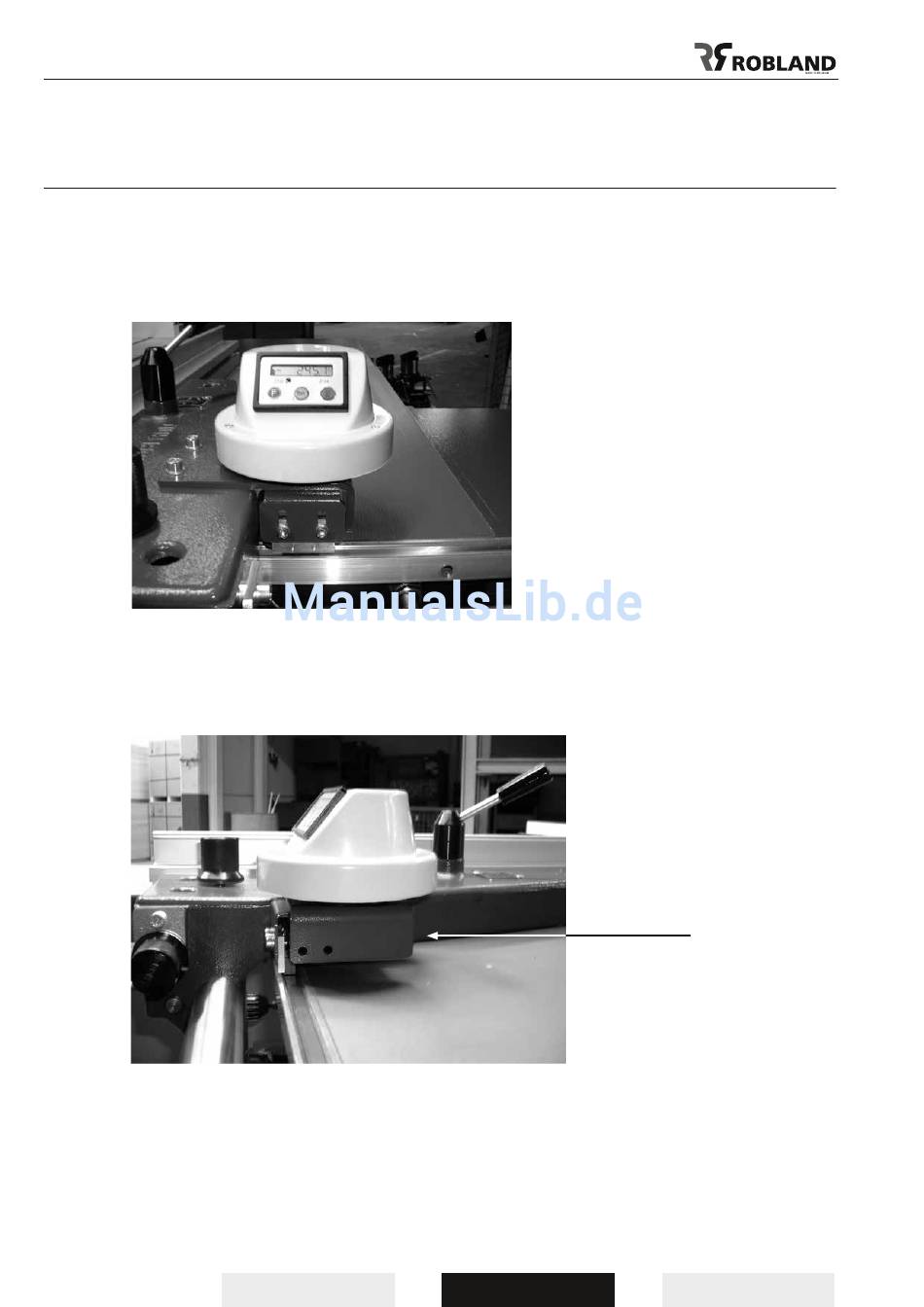

Digtale Ablesung am Parallelanschlag aufbauen mittels vorgebohrter Löcher.
Auf älteren Maschinen müssen die Löcher noch gebohrt werden.
Magnetband-Halteprofiel am Sägetisch aufschrauben auf 1 mm unter Tischoberkante
Bei der Montage darauf achten, daß der Sensor sich in der Mitte vom Magnetband befindet.
Die Höheneistellung vom Sensor wird eingestellt auf 0,5 mm maximal.
Darauf achten, daß die Höhe vom Senor sich auf die volle Länge vom Magnetband
swischen 0,5 mm liegt.
0,5 mm max
