5.2

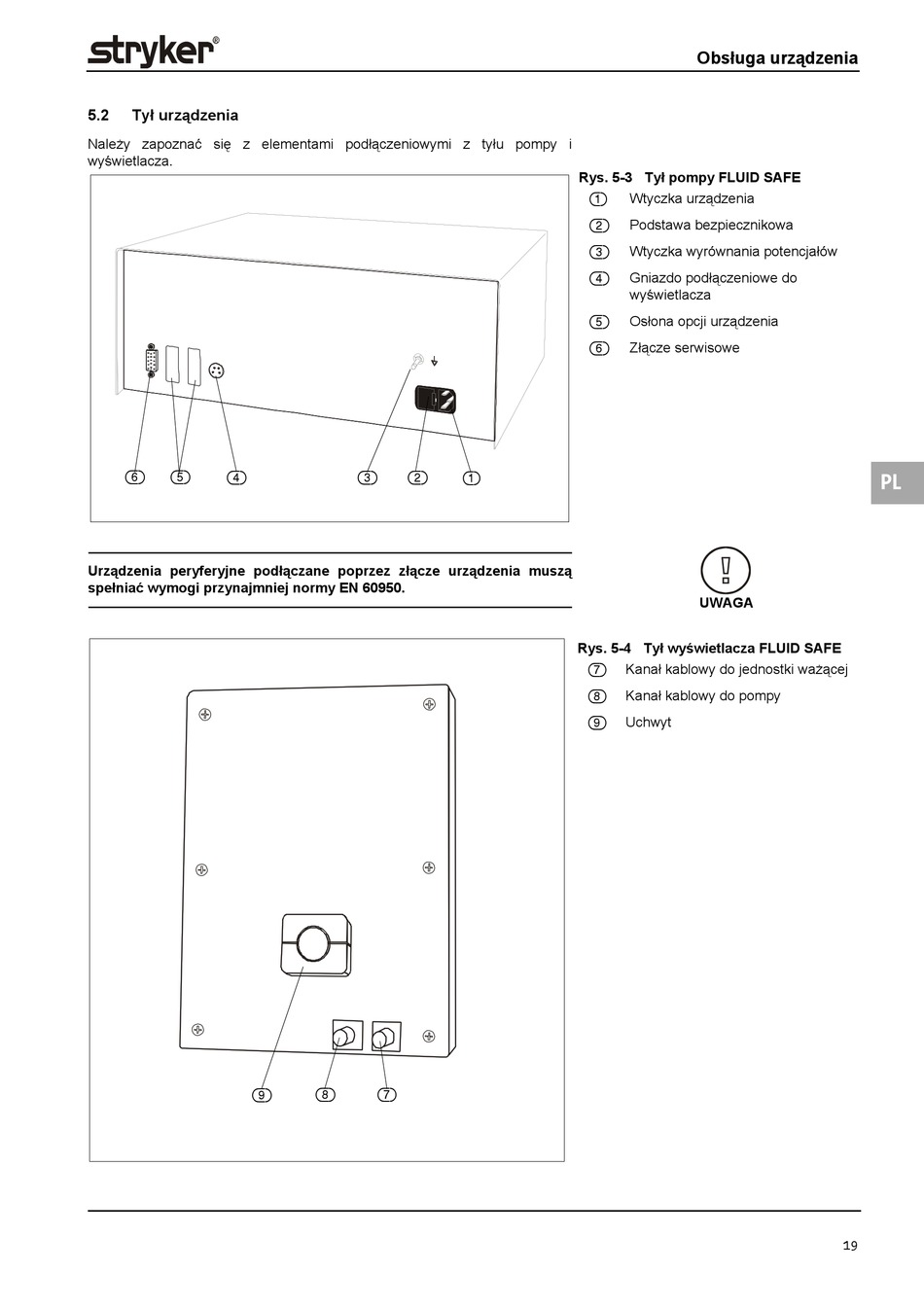

Tył urządzenia
Należy zapoznać się z elementami podłączeniowymi z tyłu pompy i
wyświetlacza.
(6)
(5)
(4)
Urządzenia peryferyjne podłączane poprzez złącze urządzenia muszą
spełniać wymogi przynajmniej normy EN 60950.
(9)
(3)
(2)
(1)
(8)
(7)
Obsługa urządzenia
Rys. 5-3 Tył pompy FLUID SAFE
Wtyczka urządzenia
(1)
Podstawa bezpiecznikowa
(2)
Wtyczka wyrównania potencjałów
(3)
Gniazdo podłączeniowe do
(4)
wyświetlacza
Osłona opcji urządzenia
(5)
Złącze serwisowe
(6)
UWAGA
Rys. 5-4 Tył wyświetlacza FLUID SAFE
Kanał kablowy do jednostki ważącej
(7)
Kanał kablowy do pompy
(8)
Uchwyt
(9)
PL
19
