9 Technische Daten und Anschlussplan
9.3 Anschlussplan OES 6.10 mini
Abmessung und Anschlusspunkte

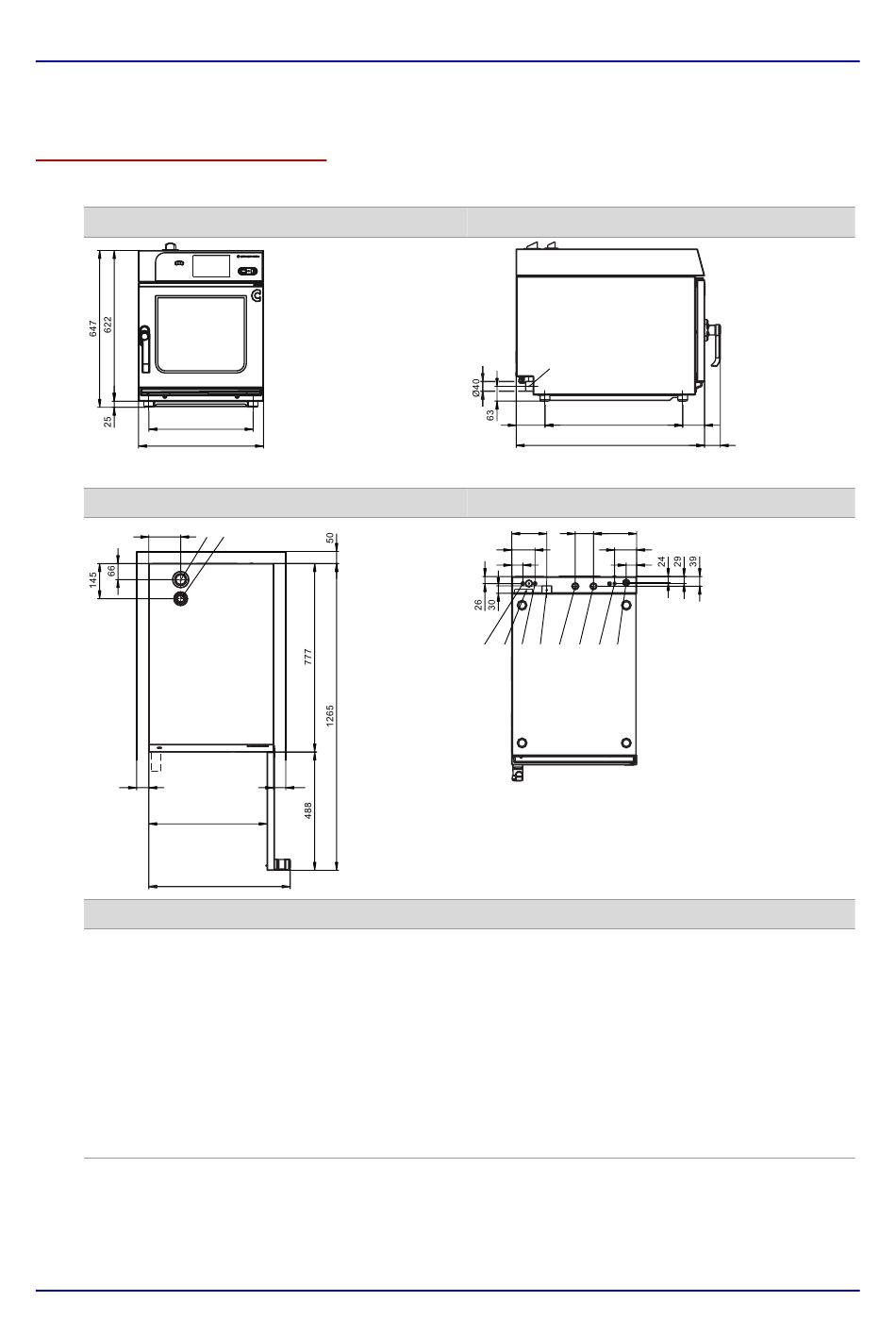

Die folgende Tabelle zeigt die Abmessung und die Anschlusspunkte:
Ansicht
430
515
Draufsicht mit Wandabständen
132
50
488
Bedeutung der markierten Elemente
A
Wasseranschluss
Weichwasser G3/4"
B
Wasseranschluss
Kaltwasser G3/4"
C
Abwasseranschluss
DN 40
D
Elektroanschluss
E
Potenzialausgleich
Installationshandbuch
I H
50
583
Seitenansicht
C
119
Anschlüsse an der Unterseite
144
75
95
45
G
M
F
C
B
A
E
F
Klarspülmittelanschluss
G
Reinigungsmittelanschluss
H
Abluftstutzen Ø 30 mm
I
Belüftungsstutzen Ø 43 mm
M
Überlauf 60 mm x 20 mm
97
568
90
777
65
178
90
43
D
