6 Installation
6.2.2 Wasserzulauf
Regeln für die sichere Installation des Wasseranschlusses
Um Gefährdungen aufgrund eines fehlerhaften Wasseranschlusses auszuschließen, sind folgende
Regeln zu beachten:
Bei Geräten mit einem Unterbau auf Rollen muss der Wasseranschluss mit einer flexiblen Wasser‐
■
anschlussleitung ausgeführt werden.
Die Länge der Wasseranschlussleitung muss sich nach dem Bewegungsspielraum richten, den die
■
Haltevorrichtung des Unterbaus auf Rollen für das Gerät zulässt. Beim Bewegen des Aufbaus (Un‐
terbau einschließlich Gerät) darf die Wasseranschlussleitung zu keiner Zeit mit Zugkräften belastet
werden oder überrollt werden.
Ausführung des Wasseranschlusses
Der Kombidämpfer ist für einen bauseitigen Festanschluss für Wasser vorbereitet. Es sind Schmutz‐
siebe vorzusehen.
Ausführung des Wasseranschlusses mit flexibler Anschlussleitung
Der Kombidämpfer kann mit einer flexiblen Anschlussleitung DN10 gemäß DIN EN 61770 mit einer
3/4" Verschraubung an die Wasserversorgung angeschlossen werden. Es sind Schmutzsiebe vorzu‐
sehen.
Wasserqualität und Wasserhärte
Prüfen Sie die Wasserqualität gemäß Wasserqualität prüfen auf Seite 75.
Vergleichen Sie die Wasserqualität und Wasserhärte des Hausanschlusses mit den Angaben der Soll‐
werte im Kapitel 'Technische Daten' (siehe Wasserqualität auf Seite 94). Wenn die geforderten Be‐
dingungen nicht erfüllt werden, müssen Sie entsprechende Wasserfilter und Wasseraufbereitungsge‐
räte installieren. Entnehmen Sie die erforderliche Dimensionierung dem Kapitel Technische Daten und
Anschlussplan auf Seite 92.

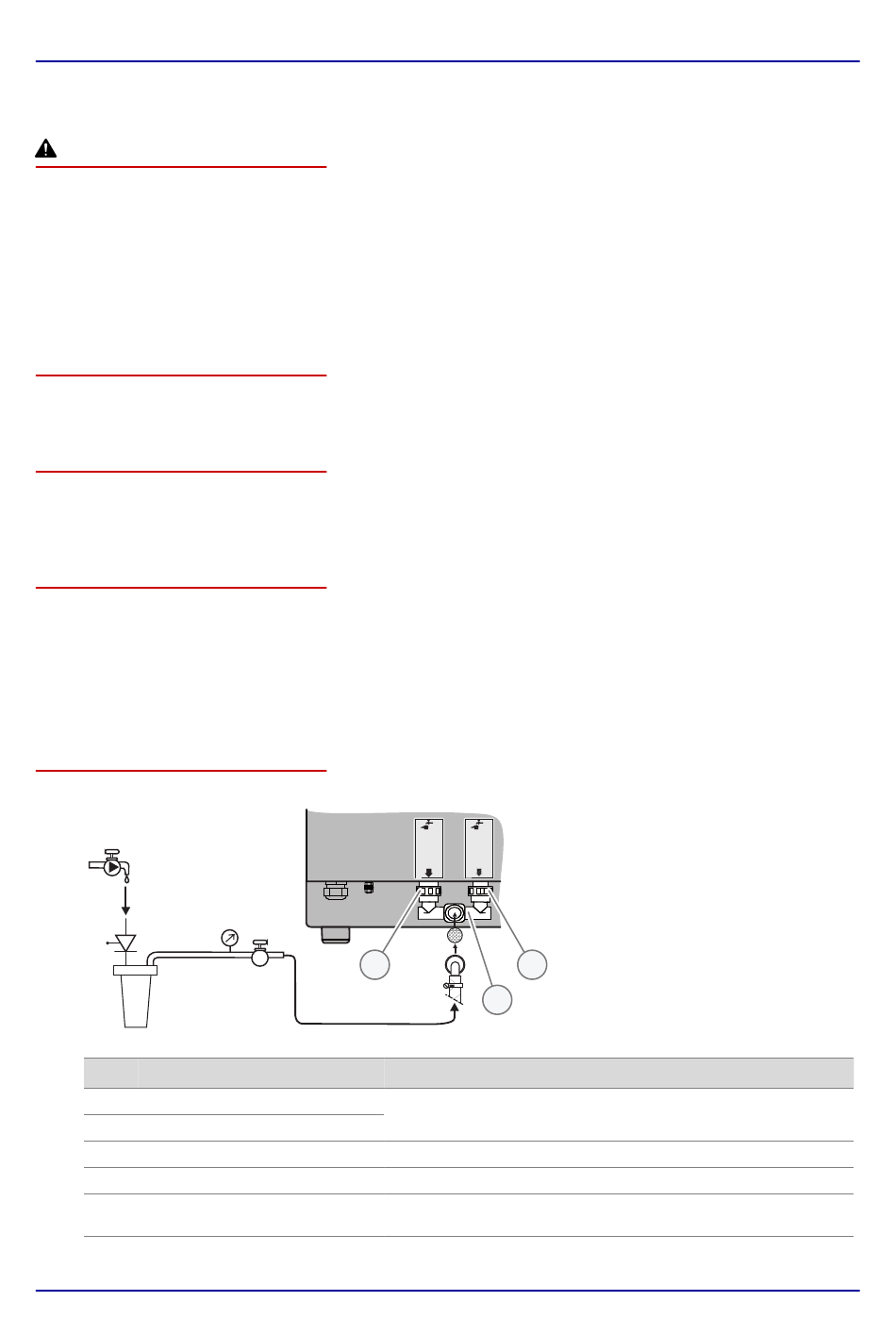

Installationsschema ohne Wasseraufbereitung (6.06/6.10/10.10 mini)
Die folgende Grafik zeigt das Anschlussschema für Installationen ohne Wasseraufbereitung:
Z
V
X
Pos.
Bezeichnung
Weichwasseranschluss
A
Kaltwasseranschluss
B
Wasserverteiler
C
Wasserzuleitung
Z
Sedimentfilter 0.08 mm
X
Installationshandbuch
p
T
pH
-
Cl
SO
2-
4
Fe
6019164
A
Y
Erklärung
Trinkwasserqualität, siehe Technische Daten auf Seite 92
Bei starker Verunreinigung des Wassers muss ein Sedi‐
mentfilter 0.08 mm installiert werden.
4 - 20 °d H
4 - 7 ° dH
7 - 27 °T H
7 - 13 °T H
5 - 19 °e
5 - 9 ° e
70 - 270 ppm
70 - 125 ppm
0, 7 - 2, 7 m mo l/l
0, 7 - 1, 3 m mo l/l
2 - 6 bar
p
2 - 6 bar
max. 40 °C
T
max. 40 °C
min. 20 µS/cm
min. 20 µS/cm
6,5 - 8,5
pH
6,5 - 8,5
max. 100 mg/l
Cl
-
max. 100 mg/l
2-
max. 150 mg/l
SO
max. 150 mg/l
4
Fe
max. 0,1 mg/l
max. 0,1 mg/l
6019165
B
C
