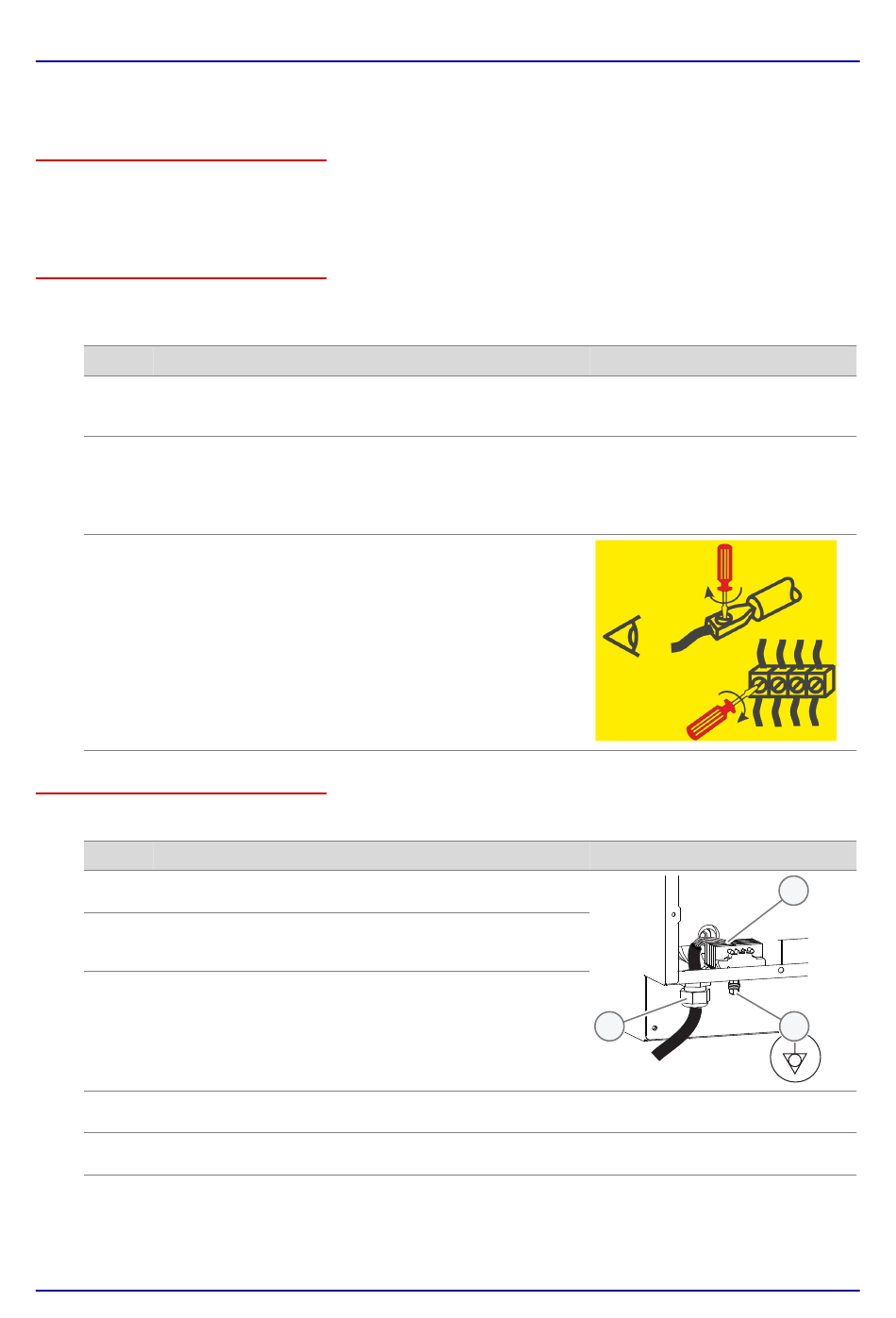

6 Installation
6.1.3 Elektroinstallation durchführen
Voraussetzungen
Kontrollieren Sie, ob folgende Voraussetzung erfüllt ist:
Der Anschlusspunkt des Geräts ist bauseitig spannungsfrei geschaltet und gegen Wiedereinschal‐
■
ten gesichert.
Anschlussdaten und elektrische Verbindungen prüfen
Zum Prüfen des Anschlusses an die Installationsanlage und der elektrischen Verbindungen gehen Sie
folgendermaßen vor:
Schritt
Vorgehen
Demontieren Sie die Rückwand des Geräts.
1
Im Anschlussraum finden Sie den Stromlaufplan und
die Ersatzteilliste.
Prüfen Sie, ob die elektrischen Anschlussdaten auf dem
2
Typenschild mit denen der Installationsanlage und im
Stromlaufplan übereinstimmen. Der Kombidämpfer darf
nur dann angeschlossen werden, wenn alle entsprech‐
enden Angaben übereinstimmen.
Prüfen Sie alle Schraub- und Klemmverbindungen am
3
Gerät. Die Verbindungen könnten sich durch den
Transport gelockert haben.
Elektroinstallation durchführen
Zum elektrischen Anschließen Ihres Geräts gehen Sie folgendermaßen vor:
Schritt
Vorgehen
Schließen Sie das Gerät am vorgesehenen Anschluss‐
1
punkt (1) an ein Potenzial-Ausgleichssystem an.
Schließen Sie das Gerät an der Klemmleiste -X10 (2)
2
mit dem Netzanschlusskabel an die Stromversorgung
an.
Sorgen Sie für einen festen Sitz der Kabelverschrau‐
3
bung (3), sie dient als Zugentlastung.
Setzen Sie gegebenenfalls den Schutztemperaturbe‐
4
grenzer zurück.
Montieren Sie die Rückwand des Geräts und prüfen Sie
5
die einwandfreie Befestigung.
Installationshandbuch
Abbildung
Abbildung
3
64
2
1
