Convotherm OES mini easyTouch Installationshandbuch Seite 74

6 Installation

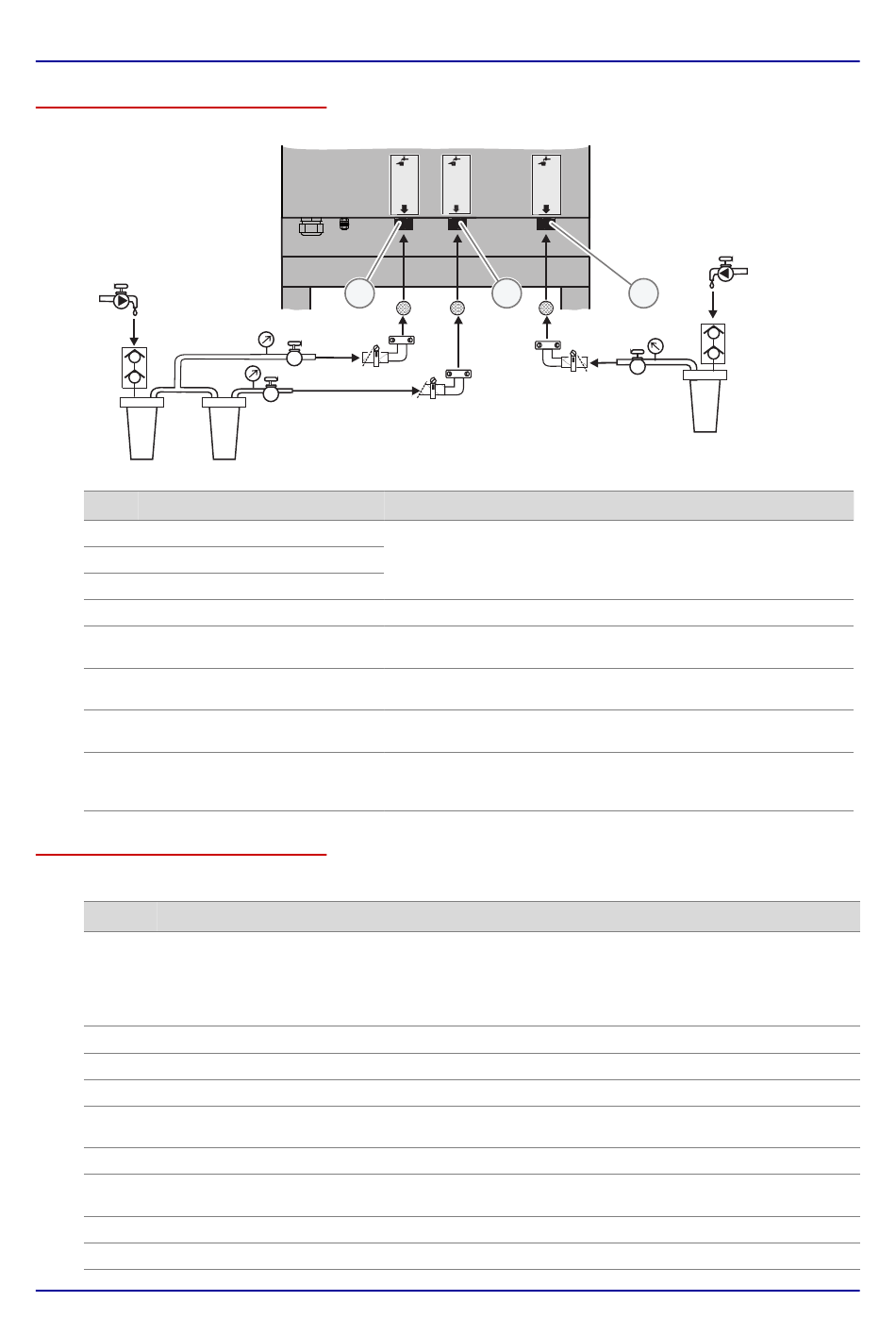

Installationsschema mit Wasseraufbereitung (6.10 mini 2in1 für Australien / Neuseeland)
Die folgende Grafik zeigt das Anschlussschema für Installationen mit Wasseraufbereitung:
Z
DCV
X
Pos. Bezeichnung
Weichwasseranschluss
A
Reinigungswasseranschluss
A1
Kaltwasseranschluss
B
Wasserzuleitung
Z
Sedimentfilter 0,08 mm
X
Wasseraufbereitung
W
Absperreinrichtung mit
Y
Schmutzsieb
DCV Doppel-Rückflussverhinderer
Wasserzulauf installieren
Zum Herstellen des Wasserzulaufs Ihres Kombidämpfers gehen Sie folgendermaßen vor:
Schritt Vorgehen
Informieren Sie sich über die Wasserqualität und Wasserhärte bei Ihrem lokalen Wasser‐
1
versorgungsunternehmen. Treffen Sie, falls erforderlich, geeignete Maßnahmen zur Was‐
seraufbereitung.
Hinweise zur erforderlichen Beschaffenheit des Frischwassers finden Sie im Kapitel Tech‐
nische Daten auf Seite 92.
Spülen Sie den Wasseranschluss der bauseitigen Wasserleitung.
2
Installieren Sie die nötigen Wasserfilter und Wasseraufbereitungsgeräte.
3
Installieren Sie für jedes Gerät eine eigene Absperreinrichtung mit Schmutzsieb.
4
Bauen Sie den im Lieferumfang enthaltenen Doppel-Rückflussverhinderer in den Wasser‐
5
zulauf ein (für Australien / Neuseeland).
Schließen Sie das Gerät gemäß Anschlussplan an.
6
Weisen Sie den Anwender auf die Wartungsintervalle der Filter und Wasseraufbereitungs‐
7
anlagen hin.
Spülen Sie die Filteranlage.
8
Schließen Sie nach Abschluss der Wasserinstallation die Absperreinrichtung.
9
Installationshandbuch
B
Y
2
Y
1
W
4 - 7 ° dH
4 - 20 °d H 4 - 20 °d H
7 - 13 °T H
7 - 27 °T H 7 - 27 °T H
5 - 19 °e 5 - 9 ° e 5 - 19 °e
70 - 270 ppm 70 - 125 ppm 70 - 270 ppm
0, 7 - 2, 7 m mo l/l 0, 7 - 1, 3 m mo l/l 0, 7 - 2, 7 m mo l/l
p 2 - 6 bar p 2 - 6 bar p 2 - 6 bar
T max. 40 °C T max. 40 °C T max. 40 °C
min. 20 µS/cm min. 20 µS/cm min. 20 µS/cm
pH 6,5 - 8,5 pH 6,5 - 8,5 pH 6,5 - 8,5
-
Cl - max. 100 mg/l Cl max. 100 mg/l Cl - max. 100 mg/l
2- 2- 2-
SO max. 150 mg/l SO max. 150 mg/l SO max. 150 mg/l
4 4 4
Fe max. 0,1 mg/l Fe max. 0,1 mg/l Fe max. 0,1 mg/l
6019165
6019164 6019164
A
Erklärung
Trinkwasserqualität, siehe Technische Daten auf Seite 92
Bei starker Verunreinigung des Wassers muss ein Sedi‐
mentfilter 0,08 mm installiert werden.
Bei Überschreitung der Sollwerte muss eine Wasseraufbe‐
reitung installiert werden.
Gemäß australischen Richtlinien für sanitäre Anlagen vor al‐
len vorhandenen Filter- und Aufbereitungsgeräten erforder‐
lich
74
Z
A1
DCV
Y
3
X
