Vorbereitung
Legende
Stift
1
Einkerbung
2
RFID-Chip
3
Werkzeug
Vorgehensweise
Produktinformation

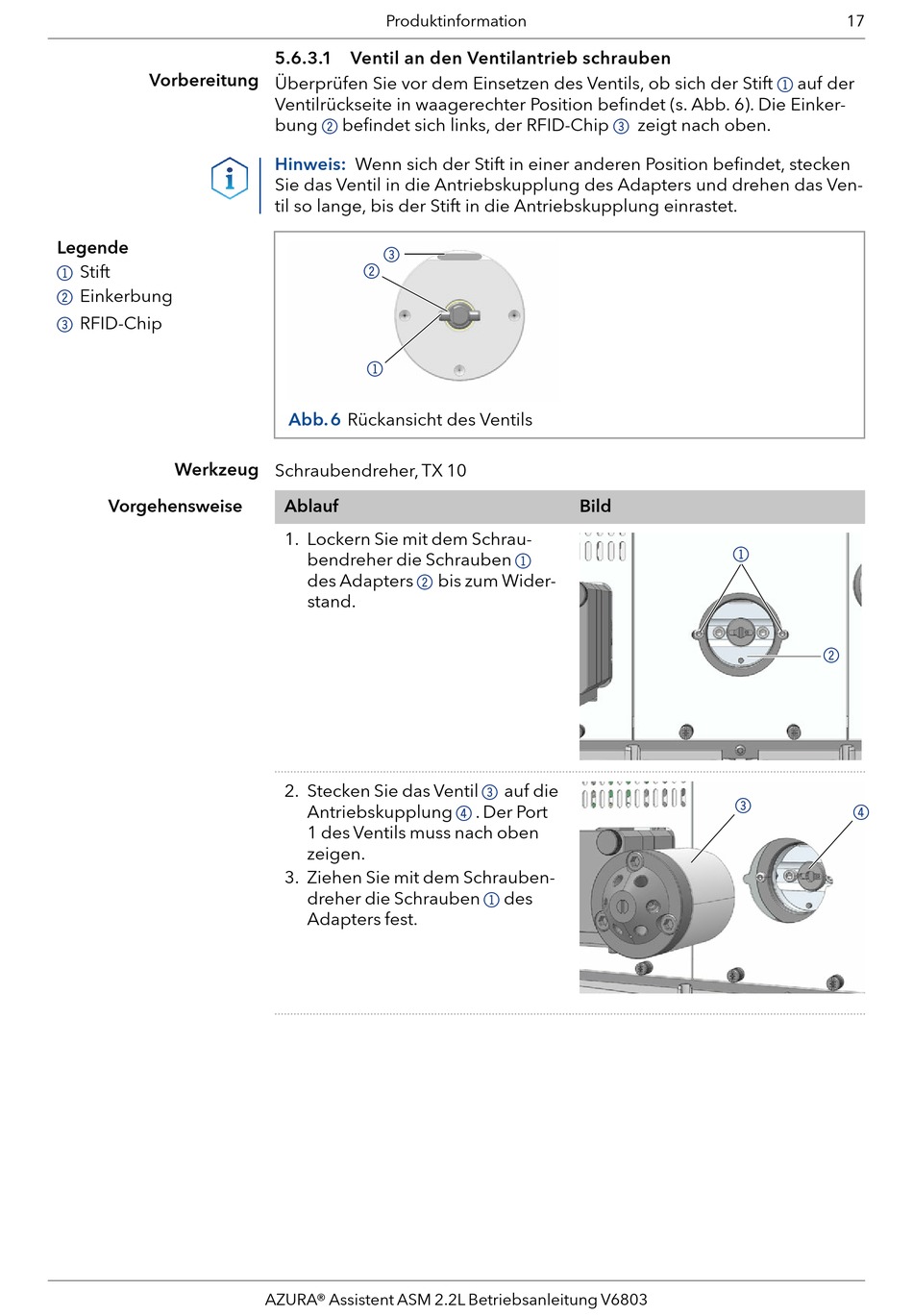

5.6.3.1 Ventil an den Ventilantrieb schrauben
Überprüfen Sie vor dem Einsetzen des Ventils, ob sich der Stift
Ventilrückseite in waagerechter Position befindet (s. Abb. 6). Die Einker-
bung
befindet sich links, der RFID-Chip
2
Hinweis:
Wenn sich der Stift in einer anderen Position befindet, stecken
Sie das Ventil in die Antriebskupplung des Adapters und drehen das Ven-
til so lange, bis der Stift in die Antriebskupplung einrastet.
3
2
1
Abb. 6
Rückansicht des Ventils
Schraubendreher, TX 10
Ablauf
1. Lockern Sie mit dem Schrau-
bendreher die Schrauben
des Adapters
bis zum Wider-
2
stand.
2. Stecken Sie das Ventil
Antriebskupplung
1 des Ventils muss nach oben
zeigen.
3. Ziehen Sie mit dem Schrauben-
dreher die Schrauben
Adapters fest.
AZURA® Assistent ASM 2.2L Betriebsanleitung V6803
3
1
auf die
3
. Der Port
4
des
1
auf der
1
zeigt nach oben.
1
3
17
2
