Legende
Gerätename und
1
Seriennummern
UV-Detektor
2
Ventilantrieb
3
Drucksensor
4
Pumpenkopf
5
Modulname und
6
Seriennummer
Legende
Etikett mit Serien-
1
nummern und
Artikelnummern
CE-Kennzeichen
2
Integratorausgang
3
Schnittstelle für den
4
Service
LAN-Anschluss 1
5
LAN-Anschluss 2
6
Federleiste
7
Lüfter
8
Warnhinweis
9
Netzanschluss mit
bl
Netzschalter
Ein-/Ausschalter
bm
Garantiesiegel
bn
Produktinformation
ƒ Keine Unterstützung externer Displays

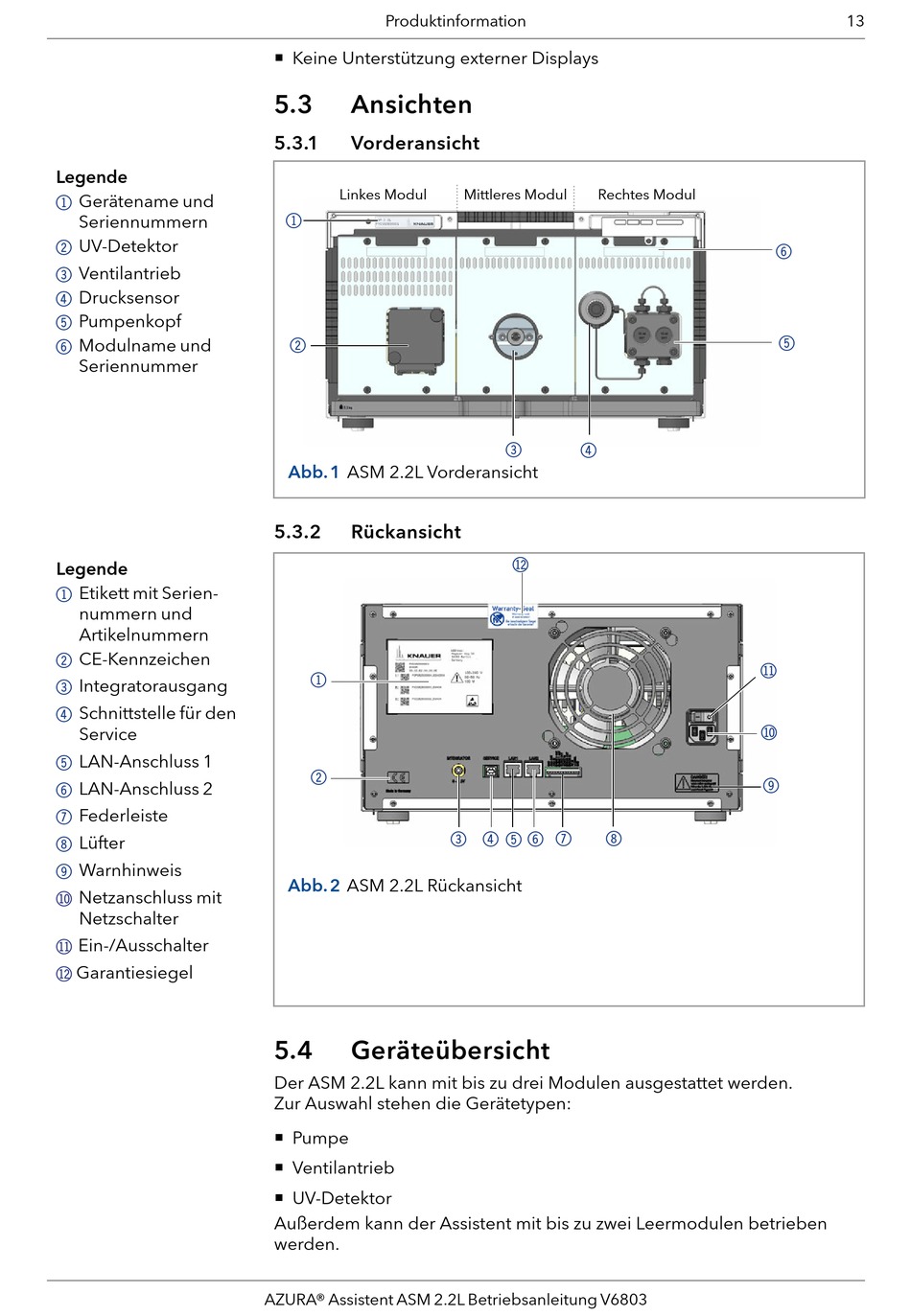

5.3
Ansichten
5.3.1
Vorderansicht
Linkes Modul
1
2
Abb. 1
ASM 2.2L Vorderansicht
5.3.2
Rückansicht
1
2
Abb. 2
ASM 2.2L Rückansicht
5.4
Geräteübersicht
Der ASM 2.2L kann mit bis zu drei Modulen ausgestattet werden.
Zur Auswahl stehen die Gerätetypen:
ƒ Pumpe
ƒ Ventilantrieb
ƒ UV-Detektor
Außerdem kann der Assistent mit bis zu zwei Leermodulen betrieben
werden.
AZURA® Assistent ASM 2.2L Betriebsanleitung V6803
Mittleres Modul
Rechtes Modul
3
4
bn
8
3
4
56 7
13
6
5
bm
bl
9
