A1 Zusammenbau- Anleitung (Erstmontage)

A1.1 Vorbereitung

• Bei Pflege-, Wartungs-, Reparatur- und Montagearbeiten am Kreiselschwader grund-
sätzlich die Zapfwelle ausschalten.
• Motor abstellen und Zündschlüssel abziehen.
• Traktor und Kreiselschwader gegen Wegrollen sichern!
Für den Transport der Maschine sind einige Teile der Maschi-
ne nicht endmontiert. Nachfolgend sind die Montagearbeiten
aufgeführt, die vor dem Ersteinsatz der Maschine
vorgenommmen werden müssen. Da z.T. auch Sicherheits-
einrichtungen montiert werden müssen, darf die Maschine
nicht eher in Betrieb genommen werden, bis diese Arbeiten
vollständig durchgeführt worden sind!
Die Umstellung der vorderen und hinteren Kreisel-
fahrwerke muß in Transportstellung der Maschine vor-
genommen werden.

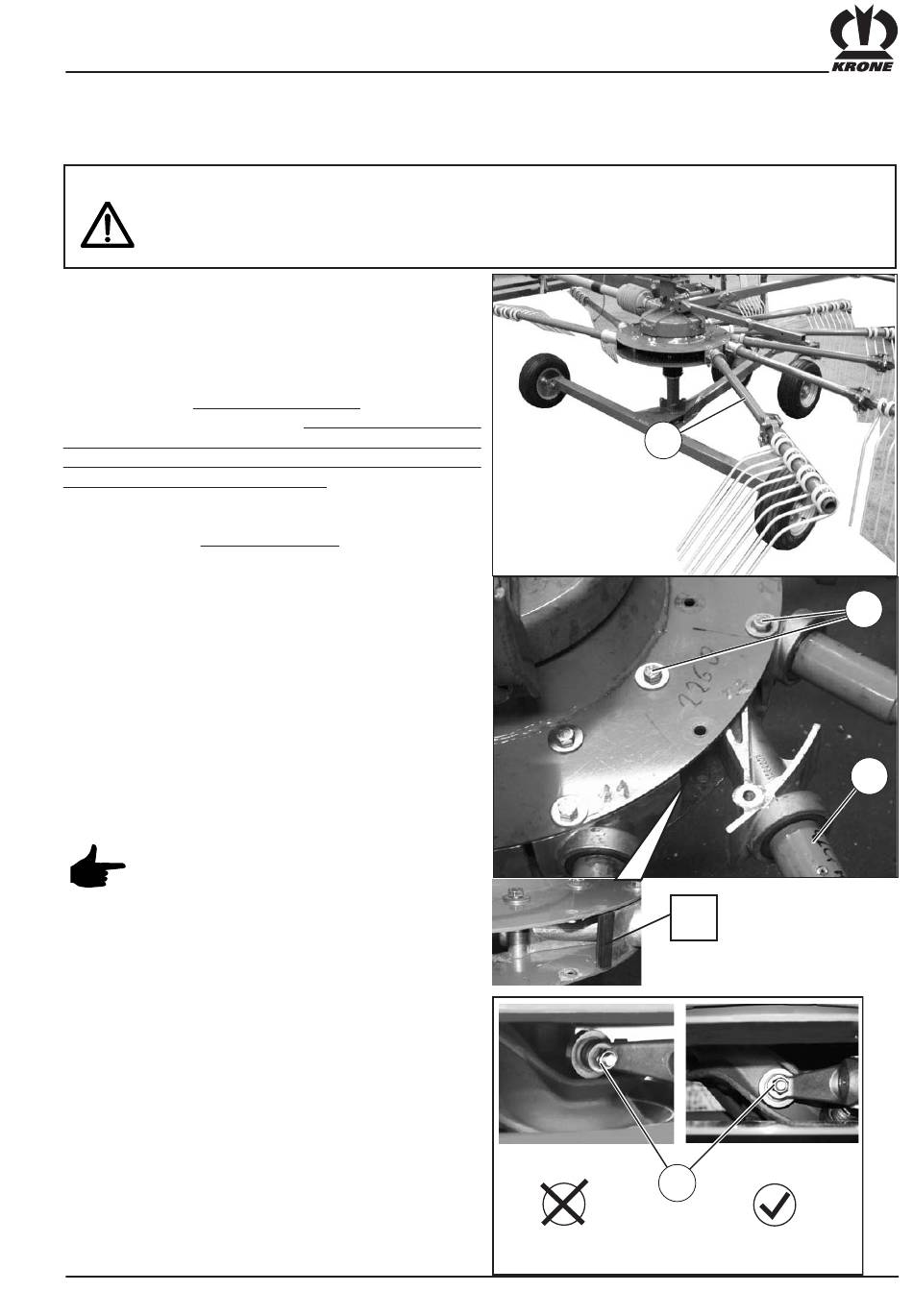

A1.2 Montage der Zinkenarme

• Die Schrauben (1) der danebenliegenden Zinkenarme
(2) lösen.
• Zinkenarm (3) zwischen oberen und unteren
Kreiselteller einführen und Klemmprofil (4) zwischen
den beiden Zinkenarmem klemmen.
• Bei der Montage des Zinkenarmes darauf achten,
dass die Steuerrolle (5) in die Laufbahn der Kurven-
bahn eingeführt wird.
• Alle Schrauben mit dem notwendigem Drehmoment
anziehen.
Nach der Montage der Zinkenarme den
Kreisel einmal von Hand durchdrehen
und auf Leichtgängigkeit achten

Anhang

2
SW101036
4
5
SW101037
1
3
A - 1
