4.3.2 Zinkenarme in Arbeitstellung
schwenken
Motor abstellen. Zündschlüssel abzie-
hen. Traktor gegen Wegrollen sichern.

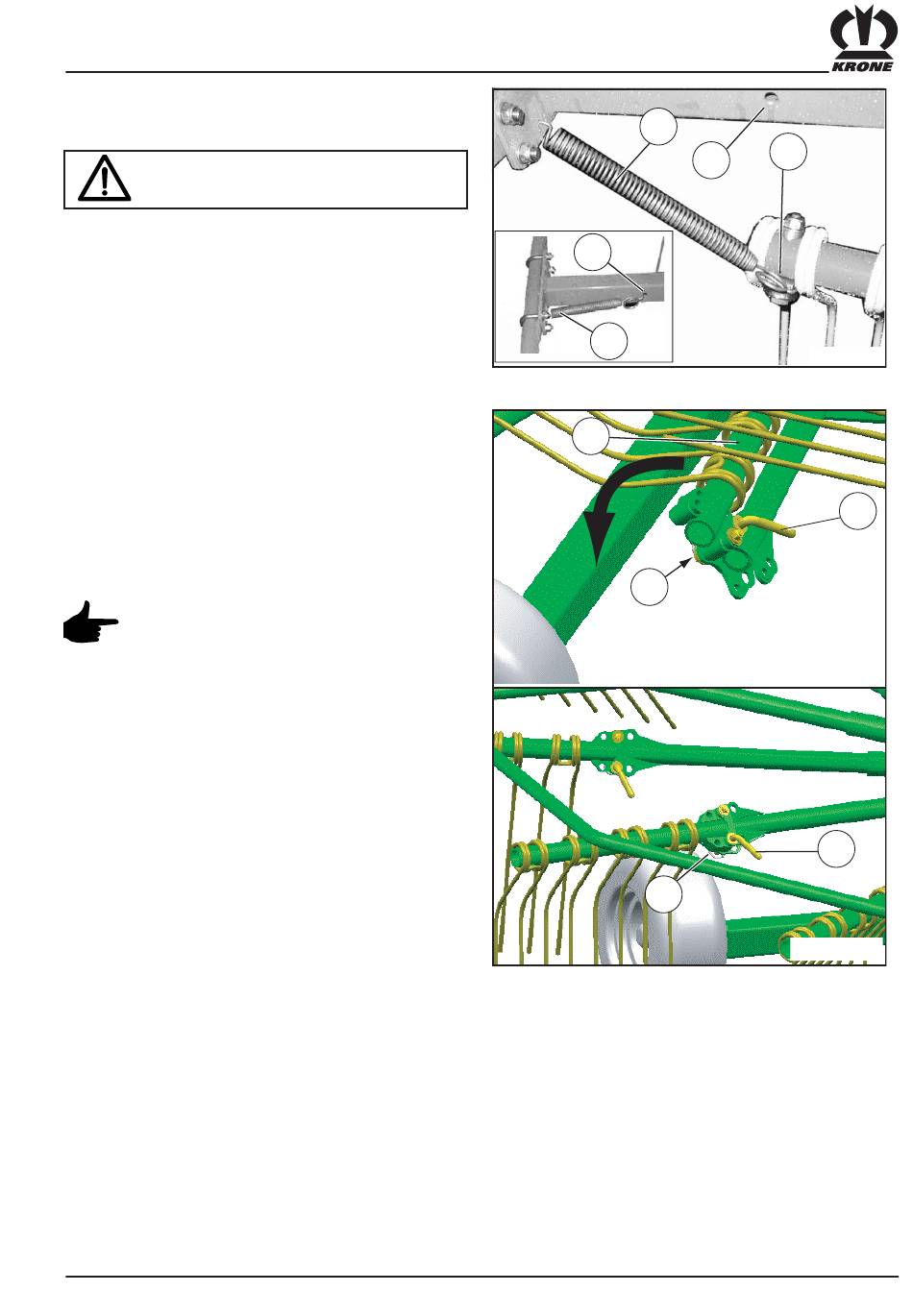

Zinkenarme von Transportstellung in Arbeitsstellung
schwenken
• Kreisel von Transport in Arbeitsstellung bringen
(s.h. Kapitel " Umstellung von Transport in Arbeits-
stellung")
• Kreiselarretierung lösen, dazu die Zugfeder (1) aus
die Befestigungsklemme (2) des Zinken lösen und in
die vorgesehene Haltebohrung (3) einhängen.
• Klappsplint (1) ziehen.
• Bolzen (2) herausziehen
• Zinkenarme (3) in Arbeitsstellung schwenken
evtl. muss der Kreisel so gedreht werden, dass die
Zinkenarme beim Schwenken nicht mit dem Schutz
kollidieren.
• Bolzen (2) einstecken und mit Klappsplint (1) sichern
Bolzen (2) immer von oben einstecken,
wenn sich der Zinkenarm im vorderen
Bereich des Kreisels befindet. (Zinken
berühren den Boden)
Handhabung des Schwaders im Einsatz
1
3
3
1
3
1
1
2
SW700036
2
2
SW700010
IV - 3
