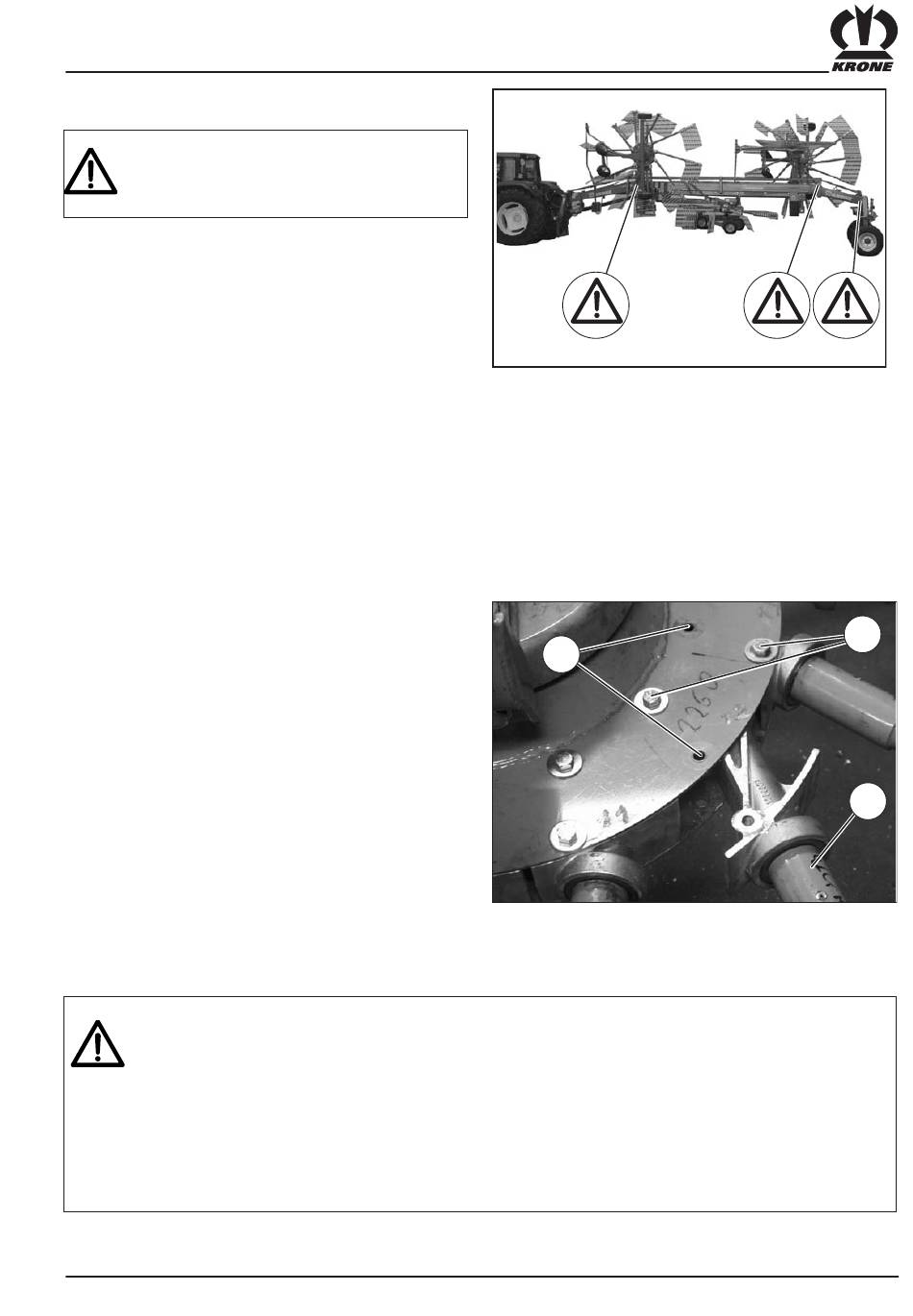

6.3.3 Rahmenflansche
Nach dem Ersteinsatz müssen die
Schrauben an den Rahmenflanschstellen
nachgezogen werden. (210 Nm)

6.4 Austausch der Zinkenarme

(im Reparaturfall)
Im Reparaturfall können die Zinkenarme durch Demonta-
ge einzeln ausgetauscht werden.
• Schrauben (1) des Zinkenarmes herausschrauben
• Die Schrauben (2) der danebenliegenden Zinkenarme
lösen
• Zinkenarm (3) herausziehen und defekte Bauteile
austauschen
• Bei der Montage des Zinkenarmes darauf achten,
dass die Steuerrolle in die Laufbahn der Kurvenbahn
eingeführt wird.
• Alle Schrauben mit dem notwendigem Drehmoment
anziehen.
6.5 Ersetzen der Hydraulik-
schlauchleitungen
Hydraulikschlauchleitungen unterliegen einer Alterung:
Die Eigenschaften der Leitungen ändern sich aufgrund des Drucks, der Wärmebelastung und
der Einwirkung von UV-Strahlen. Auf den Hydraulikschläuchen ist das Herstellungsdatum
aufgedruckt. So kann ihr Alter ohne langes Suchen festgestellt werden. Es wird vom Gesetz
gefordert, das Hydraulikleitungen nach einer Lebensdauer von sechs Jahren ausgetauscht
werden müssen.
Als Austausch-Schlauchleitungen nur Original-Ersatzteile verwenden!
Wartung
1
SW101041
2
3
SW700031
VI - 3
