Anhang

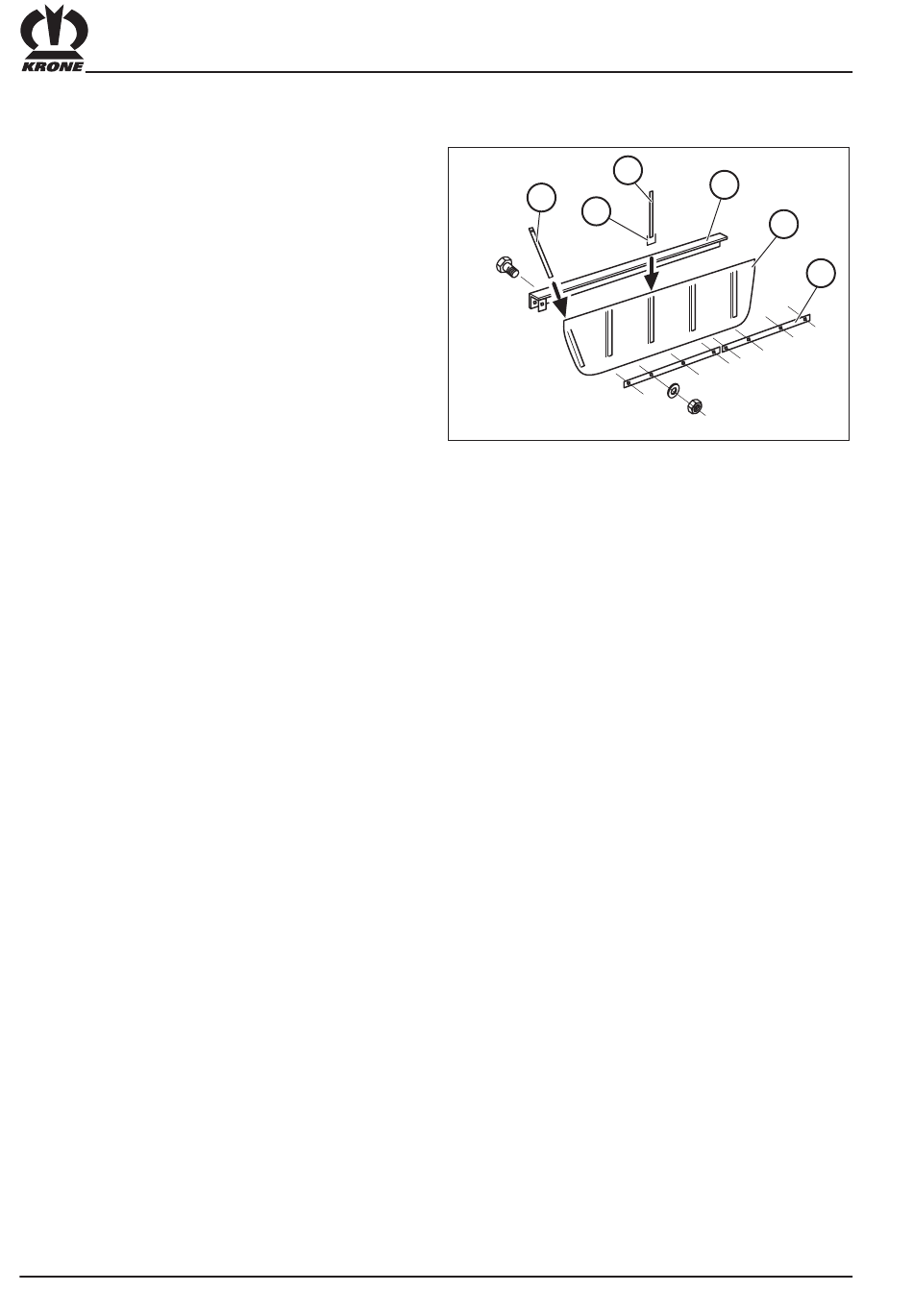

A1.3 Montage des Schwadtuches
Das Schwadtuch wird zwischen den Kreiseln, unterhalb
des Längsrahmens montiert. Die Winkelleiste (5) ist werk-
1
seitig an der Maschine montiert.
5
2
6
Verstärkung (1) (BD 3 x 40 x 540; 4 Stück)
3
Rundstahl (2) (Rd 20 x 595)
Schwadtuches (3)
4
Bandstahl (4) (Bd 2 x 30 x 1065; 2 Stück)
Winkelleiste (5)
Schrauben (M 6 x 25)
Scheibe (6,4 x 18 x 1,6)
Sicherungsmutter (NM 6)
Schrauben (M 10 x 50)
Sicherungsmutter (NM 10)
Schutzhülse (6) (PVC 40 x 5 x 100; 4 Stück)
KS-0-096
Schutzhülse (6) auf Verstärkung (1) schieben und mit
Rundstahl (2) in die Taschen des Schwadtuches (3)
einstecken. Das Schwadtuch mit dem Bandstahl (4) an
der Winkelleiste (5) anschrauben.
Rundstahl (2) zwischen der Winkelleiste und der Lasche
anschrauben. Befestigungsschraube nur soweit anzie-
hen, daß der Rundstahl frei pendeln kann.
A - 2
