Einsatzvorbereitung

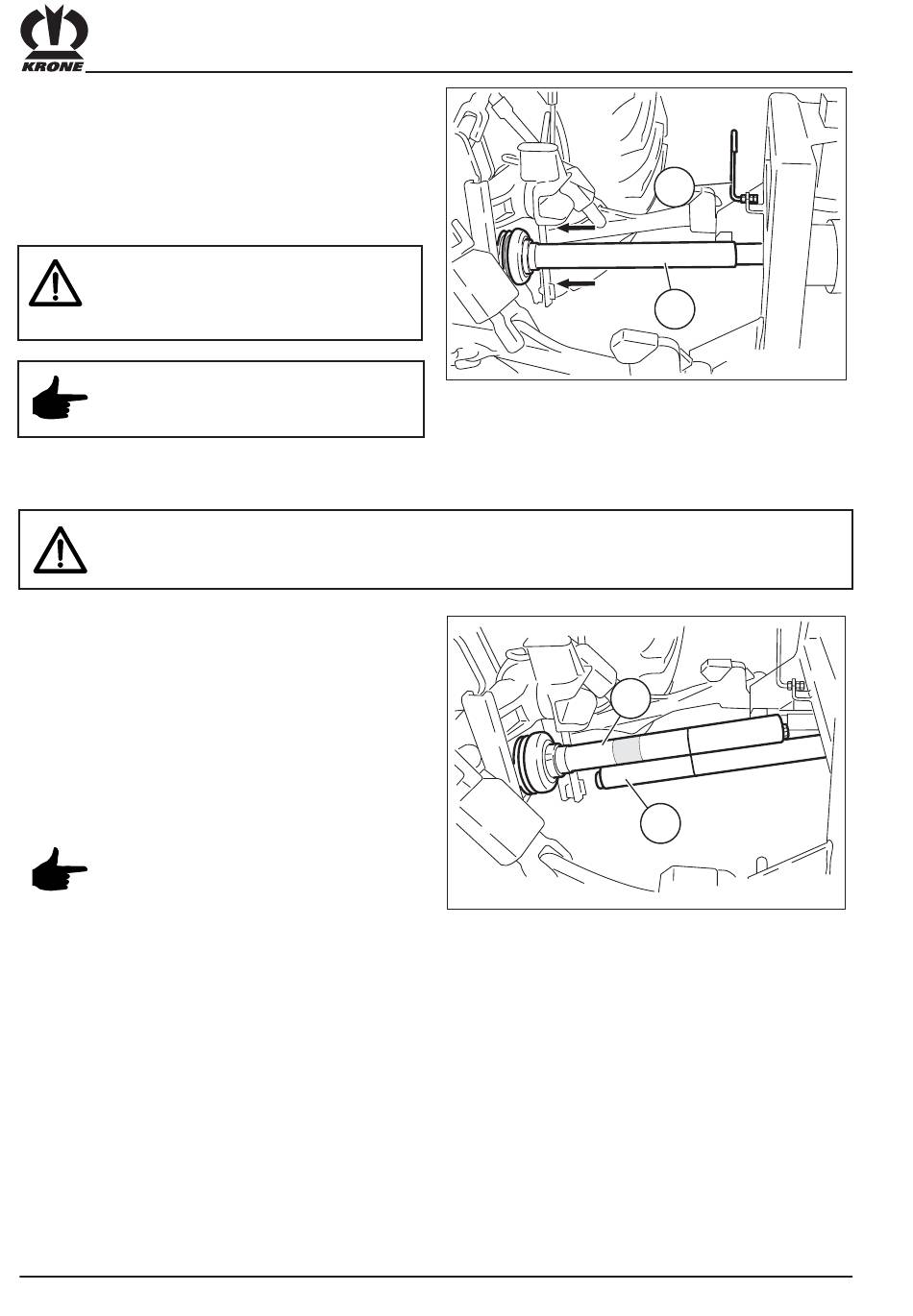

3.3.6 Anschluß Gelenkwelle
• Gelenkwellenhalter (1) nach oben schwenken.
• Gelenkwelle (2) auf Zapfwellenstummel aufschieben.
• Gelenkwellenschutz mit Haltekette gegen Mitdrehen
sichern. (Weitwinkel geräteseitig)
Am Traktor und maschinenseitig muß
eine Schutzeinrichtung vorhanden sein.
Es darf nur die mitgelieferte Gelenk-
welle verwendet werden.
Bei Traktorwechsel auf die richtige
Länge der Gelenkwelle achten! (siehe
Kapitel 3.3.8)
3.3.7 Längenanpassung
• Bei Pflege-, Wartungs-, Reparatur- und Montagearbeiten am Kreiselschwader Zapfwelle
ausschalten. Motor abstellen. Zündschlüssel abziehen. Traktor und Kreiselschwader
gegen Wegrollen sichern!
• Die Gelenkwelle auseinanderziehen.
• Je eine Hälfte (1) und (2) traktor- und
maschinenseitig aufstecken.
(Die Weitwinkelkupplung (Variante) muss
geräteseitig montiert werden. Kennzeichnung auf
der Gelenkwelle beachten.)
• Kreiselschwader in die für die Gelenkwelle kürzeste
Position bringen. (Dreipunktbock ganz einschla-
gen)
• Die weitere Vorgehensweise entnehmen Sie bitte
der Betriebsanleitung des Gelenkwellenherstellers
Schwenkbereich und Freiraum für
Gelenkwelle überprüfen! Berührungen
der Gelenkwelle durch Schlepper und
Gerät führen zu Schäden. (z.B. Anhän-
gevorrichtung, Anhängebock)
III - 6
1
2
KS-0-016
1
2
KS-0-017
