♦ Messung der Spannung für die Steuerplatine
Es ist nachzuprüfen, ob die Stromversorgung AC oder DC liefert.
Messung der Spannung bei DC
Die Polarität ist bei der Installation zu beachten.
Sollte die Helligkeitsregulierung nicht wie gewünscht funktionieren, ist der PLUS- und der MINUS-Pol
an der Stromversorgung zu wechseln.
Messung der Spannung bei AC
Zur Installation bei AC die nachfolgend beschriebenen Schritte durchführen.
Meßpunkt 3+4
♦ Einstellung der Spannung für die Steuerplatine
J5
J4
59230002
Steuerplatine
J4 J5
Ausgabe 06
•
Vorbereitung
Die Leuchte ist bereits eingeschaltet. Die Leuchte
auf die geringste Helligkeit einstellen.
•
Durchführen der Messung
Die Spannung in den Messpunkten 3 + 4 messen.
Die Spannung muß unter 40V DC liegen. Ist der
Wert überschritten, die Einstellung wie folgt vor-
nehmen:
Die Leuchte ausschalten.

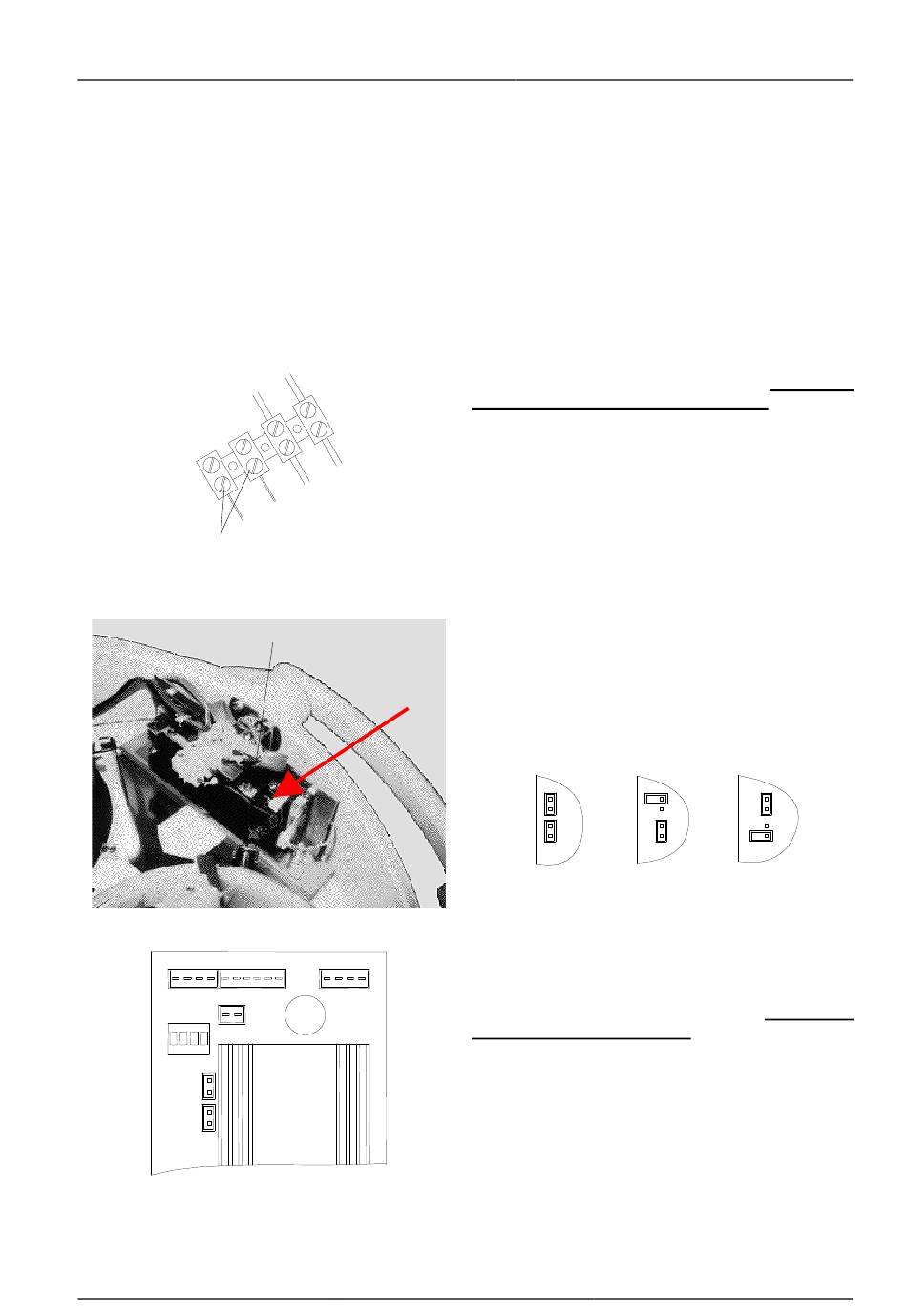

Die Abbildung zeigt die Position der Steuerplatine.
Die Standardeinstellungen durch Umsetzen der
Jumper verändern (siehe Pfeil).
Drei Einstellungen ermöglichen die ideale Abstim-
mung des Leuchtensystemes.
J5 J5
J4 J4
I.
Einen Jumper abziehen. Damit dieser Jumper nicht
verloren geht, ihn um 90° verdreht auf einen der
beiden Stifte stecken, auf denen er zuvor steckte.
Die Leuchte einschalten. Die Leuchte auf die ge-
ringste Helligkeit einstellen.
Die Spannung an den Meßpunkten 3 + 4 erneut
messen.
Liegt die Spannung unter 40V DC, die gewählte
Einstellung beibehalten.
06.02.2010 / Bak Seite 5/26
Dr. Mach
Leuchten + Technik
J5
J4
II. III.
