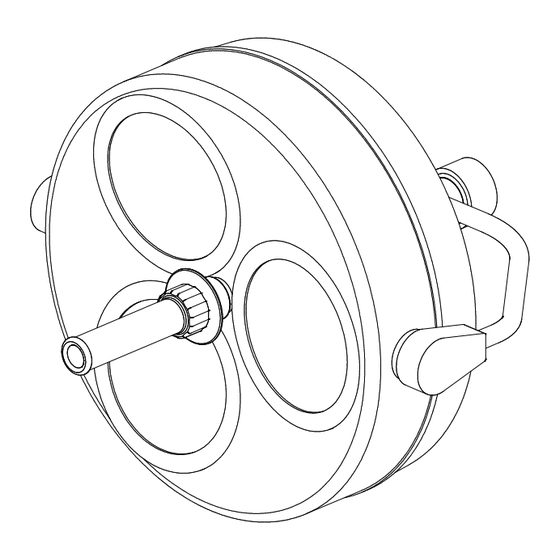

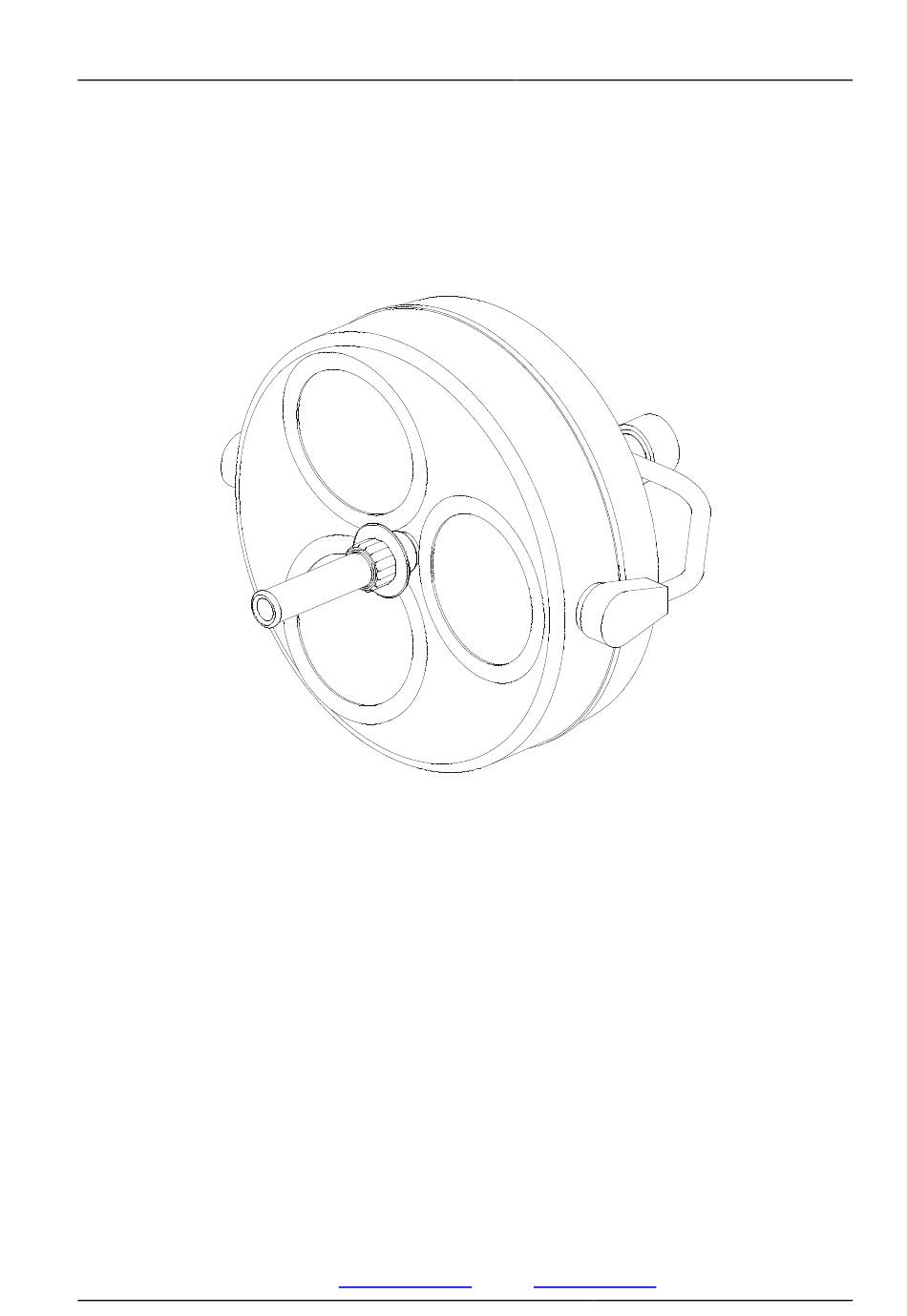

Triaflex R96
Decke, Wand, Stativ
Stativ-Leuchte____________________________________Art. Nr. 3002 3012 00
Wand-Leuchte____________________________________Art. Nr. 3002 3021 00
Decken-Leuchte einzeln____________________________Art. Nr. 3002 3031 25
Decken-Leuchten Kombinationen
Notstrom-Leuchte_________________________________Art. Nr. 3002 3015 00
Dr. Mach
59220001
G
E
B
R
A
U
C
H
G
E
B
R
A
U
C
H
T
r
i
a
f
l
T
r
i
a
f
l
GmbH u. Co. KG, Floßmannstrasse 28, D-85560 Ebersberg
Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50
Internet: www.dr-mach.com, E-mail:
Ausgabe 08
S
A
N
W
E
I
S
U
N
S
A
N
W
E
I
S
U
N
e
x
R
9
6
e
x
R
9
6
Art. Nr. 3002 3031 30
info@dr-mach.de
Dr. Mach
Leuchten + Technik
G
G
06.02.2010 / Bak Seite 1/25
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für dr.mach Triaflex R96
Inhaltszusammenfassung für dr.mach Triaflex R96
- Seite 1 Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik Stativ-Leuchte____________________________________Art. Nr. 3002 3012 00 Wand-Leuchte____________________________________Art. Nr. 3002 3021 00 Decken-Leuchte einzeln____________________________Art. Nr. 3002 3031 25 Art. Nr. 3002 3031 30 Decken-Leuchten Kombinationen Notstrom-Leuchte_________________________________Art. Nr. 3002 3015 00 Dr. Mach GmbH u.
-
Seite 2: Inhaltsverzeichnis
Decke, Wand, Stativ Leuchten + Technik Inhaltsverzeichnis 1. Sicherheitshinweise ..................Seite 3 2. Bedienen der Leuchte Triaflex R96 ............Seite 4 2.1 EIN/AUS Schalter, Helligkeitsregulierung..........Seite 4 2.2 Positionierung..................Seite 5 2.3 Einstellung des Leuchtfeldes (Leuchtfeldzusammenführung) ....Seite 7 3. Reinigung ....................Seite 8 3.1 Sterilisierbarer Handgriff............... -
Seite 3: Sicherheitshinweise
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik Sehr geehrter Kunde! Sie haben mit diesem Produkt das von Dr. Mach neu entwickelte Lichtsystem R96 erworben. Dieses Lichtsystem zeichnet sich durch einen für Untersuchungen und Chirurgie bisher unerreichten allgemeinen Farbwiedergabewert R =96 aus. -
Seite 4: Bedienen Der Leuchte Triaflex R96
Der Wippenschalter 1 schaltet die Leuchte EIN und AUS. Zusätzlich zum Wippenschalter 1 muß bauseits ein zweipoliger Schalter EIN/AUS vorhanden sein. Bemerkung: Die Leuchten Triaflex R96 mit 24V- Anschluß sind nicht mit der 2-Stufen-Helligkeits- regulierung ausgestattet. ♦ Anschluß 230/120V AC und Ringkerntrafo (Abb. -
Seite 5: Positionierung
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 2.2 Positionierung ♦ Decken-/Wandmodell Die Leuchte mit dem sterilisierbaren Handgriff 3 positionieren. Der Kardanbügel 4 dient einer bequemen, vollkar- danischen Einstellung der Leuchte. Er ist als Sonderzubehör erhältlich. Er ist nur für Decken- und Wandmodelle verwend- bar, beim Stativmodell ist er nicht notwendig. - Seite 6 Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik • Das Sicherungssegment Pos. 3 einsetzen. • Die vier Bremsschrauben mit einem Schlitz- Schraubendreher vorsichtig leicht anziehen. • Die Sicherungshülse Pos. 2 nach vorne schieben und mit der Sicherungsschraube Pos. 4 und der Fächerscheibe Pos. 5 befes- tigen.
-
Seite 7: Einstellung Des Leuchtfeldes (Leuchtfeldzusammenführung)
Triaflex R96 Decke, Wand, Stativ Leuchten + Technik Einstellung des Leuchtfeldes (Leuchtfeldzusammenführung) Die Leuchten Triaflex R96 sind mit der Funktion der Leuchtfeldzusammenführung ausgestattet. Das heißt, die einzelnen Leuchtfelder können zu einem Leuchtfeld zusammengeführt werden (siehe Abbildung). Um die einzelnen Leuchtfelder zusammenzuführen, den Handgriff 3 drehen. -
Seite 8: Reinigung
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 3. Reinigung 3.1 Sterilisierbarer Handgriff Die Leuchte ist ab Werk mit der Griffhülse 1 ausges- tattet. Die abnehmbare Griffhülse ist dampfsterilisier- bar und muß vor erstmaligem Gebrauch, sowie vor jedem weiteren Gebrauch gereinigt, desinfiziert und sterilisiert werden. - Seite 9 Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik Bei der Reinigung / Desinfektion sind folgende Vorgänge zu beachten: Vorgang Zeit (Sek.) Zone 1 Vorspülen außen kalt 10 – 15° C Waschen sauer außen 35°C Abtropfzeit Nachspülen außen, ca. 80°C Abtropfzeit Nachspülen außen, ca.
-
Seite 10: Leuchtenkörper, Splitterschutzscheibe
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 3.2 Leuchtenkörper, Splitterschutzscheibe Der Leuchtenkörper 2 ist mit einer hochwertigen O- berfläche versehen. Die Oberfläche der Leuchte kann leicht durch feuchtes Abwischen mit einem üblichen Reinigungsmittel sauber gehalten werden. Die Splitterschutzscheiben 3 bestehen aus einem hochwertigen Kunststoff. -
Seite 11: Einstellungen An Der Decken- / Wandaufhängung
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 4.1 Einstellungen an der Decken- / Bohrung 1 Wandaufhängung ♦ Einstellung des Federarmes Bemerkung: Die Federarme sind zum Ausgleich des Leuch- tengewichtes / Endgerätegewichtes mit unter- schiedlichen Federn ausgestattet. Die Federkraft so einstellen, dass der Federarm mit der Leuchte / mit dem Endgerät in jeder gewünschten... -
Seite 12: Einstellungen Am Stativ
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 4.2 Einstellungen am Stativ ♦ Querarm Die Beweglichkeit des Querarmes 1 kann mit dem Feststellhebel 2 eingestellt werden. 4.3 Einstellungen am Leuchtenkörper ♦ Einstellung des Gehäusebügels Wenn die Leuchte nicht mehr in der eingestellten Position stehenbleibt, kann es unter Umständen not-... -
Seite 13: Wechsel Von Ersatzteilen
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 4.4 Wechsel von Ersatzteilen 4.4.1 Wechseln der Halogenlampen Dr. Mach verwendet speziell abgestimmte Halogen- lampen als Leuchtmittel. Es dürfen nur Original-Ersatzlampen von Dr. Mach eingesetzt werden. Die Verwendung anderer Lampen kann zu einer deutlichen Verringerung der Lichtleistung und einer Erhöhung der Wärmebelastung führen. -
Seite 14: Wechseln Der Sicherungen
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 4.4.2 Wechseln der Sicherungen ♦ Decke /Wand /Stativmodell, Notstrom-Leuchte Anschluß 24V AC/DC Bei den Ausführungen mit Anschluß an das 24V AC/DC –Netz sind die nötigen Sicherungen bauseits installiert. Hinweise des örtlichen Installateurs beachten. -
Seite 15: Wechseln Der Filterscheibe
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 4.4.3 Wechseln der Filterscheibe Die zwischen Reflektor und Splitterschutzscheibe befindliche dielektrische Filterscheibe verhindert eine schädliche Erwärmung des beleuchteten Feldes. Eine Verwendung der Leuchte ohne diesen Filter ist nicht zulässig. •... -
Seite 16: Daten
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 5. Daten 5.1 Technische Daten Anschluß 24 Volt Anschluß 230 Volt Anschluß 120 Volt 59220001 Ausgabe 08 06.02.2010 / Bak Seite 16/25... -
Seite 17: Verdrahtung
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 5.2 Verdrahtung Anschluß 24 Volt 22,8/24V Anschluß 230 Volt 250V 230V 23,5V 1 - 2-Stufen-Schalter (nur bei Ausführungen mit eingebautem Trafo) Anschluß 120 Volt 127V 110V 23,5V 1 - 2-Stufen-Schalter (nur bei Ausführungen mit eingebautem Trafo) -
Seite 18: Umgebungsbedingungen
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 5.3 Umgebungsbedingungen Betrieb Min. Max. Temperatur +10° C +40° C Relative Luftfeuchtigkeit Luftdruck 700 hPa 1060 hPa Transport / Lagerung Min. Max. Temperatur -10° C +50° C Relative Luftfeuchtigkeit Luftdruck... -
Seite 19: Angaben Zur Sicherung
Leuchte, für welche der Prüfzettel benötigt wird. Bei der Erstinbetriebnahme muss die Leuchte nach wie vor geprüft werden. 6.3 CE-Kennzeichnung Die Produkte Triaflex R96 entsprechen der Richtlinie 93/42/EWG für Medizinprodukte des Rates der Europäischen Gemeinschaften. 7. Entsorgung Die OP-Leuchte Triaflex R96 beinhaltet keine Gefahrengüter. -
Seite 20: Ersatzteile
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 8. Ersatzteile 8.1 Leuchtenkörper (Decken- /Wand- /Stativmodell, Notstrom-Leuchte) 59220001 Ausgabe 08 06.02.2010 / Bak Seite 20/25... -
Seite 21: Zur Beachtung
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik Zur Beachtung: Die Leuchten Triaflex R96 mit Anschluß 24V haben keinen eingebauten Trafo, keine Sicherungen im Leuchtenkörper und keinen Umschalter am Leuchtenkörper. Für Ersatzteile siehe Punkt 8.1. 8.2 Querarm (Stativmodell) 62,63,6... -
Seite 22: Ersatzteilliste
Dr. Mach Triaflex R96 Decke, Wand, Stativ Leuchten + Technik 8.2 Ersatzteilliste Pos. Stck Benennung EDVNR Bemerkung Bügelgelenk Standard komplett 22100002 alternativ Bügelgelenk verdreht komplett 22101002 alternativ Schleifkontakt (Stecker) 22102003 Gelenkbolzen 22080203 Federscheibe DIN 137 –A10 –FSt –Zn 65542002 Unterlegscheibe... -
Seite 23: Tabellen Zur Elektromagnetischen Verträglichkeit
Leitlinien und Herstellererklärung – Elektromagnetische Aussendungen Die MACH Triaflex R96 ist für den Betrieb in einer wie unten angegebenen Umgebung bestimmt. Der Kunde oder der Anwender der MACH Triaflex R96 sollte sicherstellen, dass sie in einer derartigen Umgebung betrieben wird. - Seite 24 Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die MACH Triaflex R96 ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der An- wender der MACH Triaflex R96 sollte sicherstellen, dass sie in einer solchen Umgebung benutzt wird.
- Seite 25 MACH Triaflex R96 Die MACH Triaflex R96 ist für den Bereich in einer elektromagnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder der Anwender der MACH Triaflex R96 kann dadurch helfen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF-Telekommunikationsgeräten (Sendern) und der MACH Triaflex R96 –...
