Trigenflex
Decke, Wand, Stativ
Die Leuchte ist konstruktiv so aufgebaut, daß regelmäßige Wartungsintervalle nicht notwendig sind.
Es wird allerdings empfohlen, einmal jährlich die Drehgelenke mit einem säurefreien Fett nachzufetten.
X
+
59230002
Bohrung 1
2
10°
1
-
SW5
Ausgabe 06
4.1 Einstellungen an der Decken- /
Wandaufhängung

♦ Einstellung des Federarmes

Bemerkung:
Die Federarme sind zum Ausgleich des Leuch-
tengewichtes / Endgerätegewichtes mit unter-
schiedlichen Federn ausgestattet.
Die Federkraft so einstellen, dass der Federarm mit
der Leuchte / mit dem Endgerät in jeder gewünsch-
ten Position stehen bleibt.

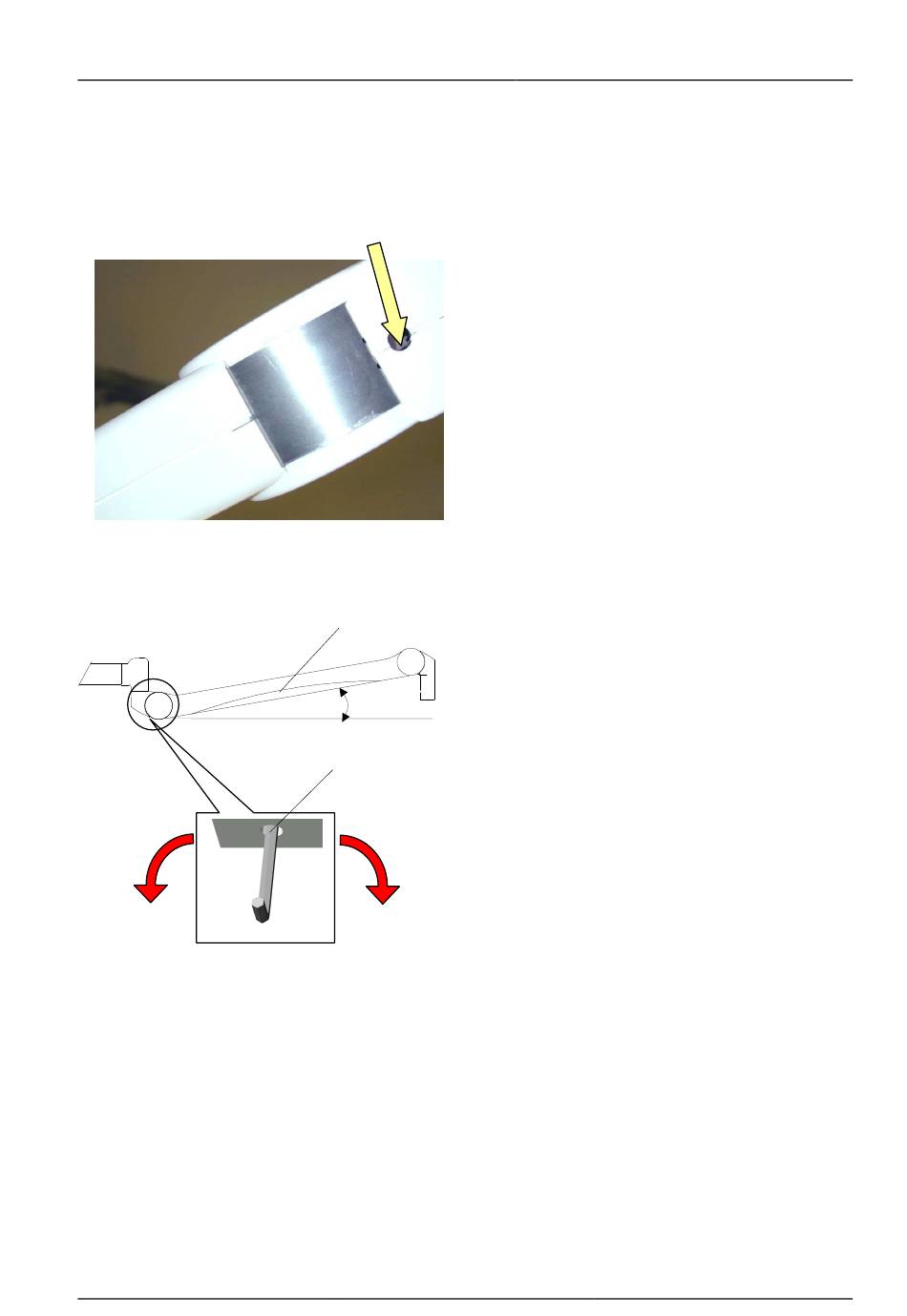

An der von der Einzelheit X gekennzeichneten
Stelle befindet sich die Bohrung 1.
Den Federarm 2 in eine Position bringen, die
ca. 10° zur Horizontalen beträgt.
Den Sechskantschlüssel SW5 in die Bohrung 1
stecken. Bei eventueller Schwergängigkeit die
kurze Seite des Schlüssels in die Bohrung ste-
cken.
Der Federarm sinkt ab, die Federkraft ist zu gering:
Die Einstellschraube nach links in Richtung +
drehen.
Der Federarm steigt nach oben, die Federkraft ist
zu hoch:
Die Einstellschraube nach rechts in Richtung -
drehen.
Falls die Leuchte nach der Einstellung der Fe-
derkraft nicht mehr in der gewünschten Position
stehen bleibt, müssen die Federn durch einen
Service-Techniker ausgewechselt werden.
06.02.2010 / Bak Seite 11/26
Dr. Mach
Leuchten + Technik
