Dr. Mach

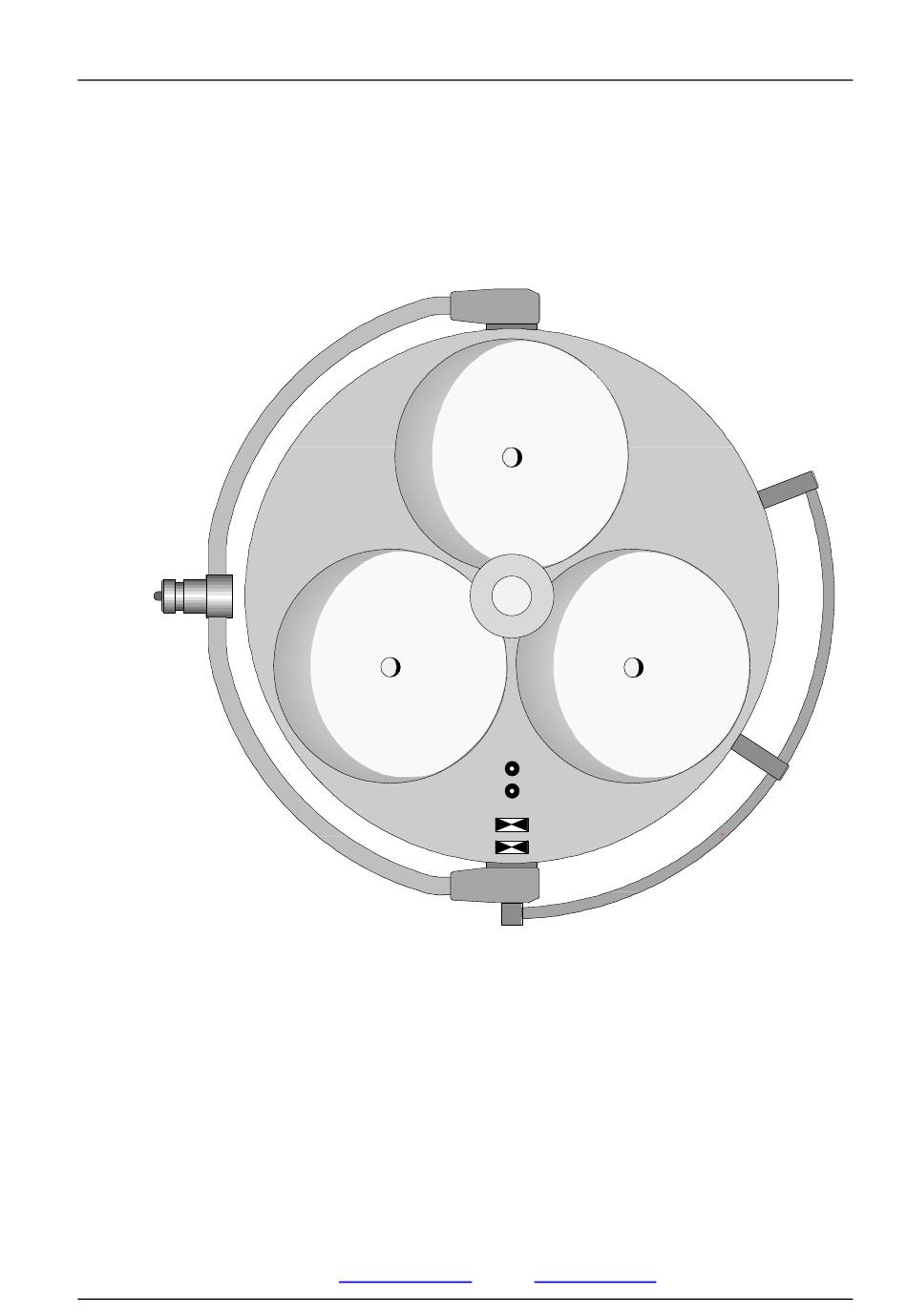

Trigenflex R96
Decke, Wand, Stativ
Leuchten + Technik
GEBRAUCHSANWEISUNG
Trigenflex R96
Stativ-Leuchte ____________________________________ Art. Nr. 3502 3012 00
Wand-Leuchte ____________________________________ Art. Nr. 3502 3021 00
Decken-Leuchte einzeln ____________________________ Art. Nr. 3502 3031 25
Art. Nr. 3502 3031 30
Decken-Leuchten Kombinationen
Dr. Mach
GmbH u. Co., Flossmannstrasse 28, D-85560 Ebersberg
Tel.: +49 (0)8092 2093 0, Fax +49 (0)8092 2093 50
Internet: www.dr-mach.com, E-mail:
info@dr-mach.de
59230001
Ausgabe 05
01.02.2002 / Bak Seite 1/22

Werbung

loading

Verwandte Anleitungen für dr.mach Trigenflex R96

Inhaltszusammenfassung für dr.mach Trigenflex R96

  • Seite 1 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik GEBRAUCHSANWEISUNG Trigenflex R96 Stativ-Leuchte ____________________________________ Art. Nr. 3502 3012 00 Wand-Leuchte ____________________________________ Art. Nr. 3502 3021 00 Decken-Leuchte einzeln ____________________________ Art. Nr. 3502 3031 25 Art. Nr. 3502 3031 30 Decken-Leuchten Kombinationen Dr.
  • Seite 2 Leuchten + Technik Inhaltsverzeichnis 1. Sicherheitshinweise ..................Seite 3 2. Bedienen der Leuchte Trigenflex R96............Seite 4 2.1 Prüfen der Leuchte Trigenflex R96 ............Seite 4 2.2 EIN/AUS Schalter, Helligkeitsänderung..........Seite 5 2.3 Positionierung..................Seite 6 2.4 Einstellung des Leuchtfeldes (Leuchtfelderzusammenführung) ...Seite 6 3. Reinigung....................Seite 7 3.1 Sterilisierbarer Handgriff ...............Seite 7...
  • Seite 3 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik Sehr geehrter Kunde! Sie haben mit diesem Produkt das von Dr. Mach neu entwickelte Lichtsystem R96 erworben. Dieses Lichtsystem zeichnet sich durch einen für Untersuchungen und Chirurgie bisher unerreichten allgemeinen Farbwiedergabewert R =96,5 aus.
  • Seite 4 Die zwischen Reflektor und Splitterschutzscheibe befindliche dielektrische Filterscheibe verhindert eine schädliche Erwärmung des beleuchteten Feldes. Eine Verwendung der Leuchte ohne diesen Filter ist nicht zulässig. 2.1 Prüfen der Leuchte Trigenflex R96 mit Helligkeitsregulierung • Messung und Einstellung der Spannung Vor Inbetriebnahme der OP-Leuchten ist eine Messung und gegebenenfalls eine Einstellung der Span- nung vorzunehmen.
  • Seite 5 Bauseits muß ein zweipoliger Schalter EIN/AUS vor- handen sein (siehe auch Punkt 5 der Montageanlei- tung). Bemerkung: Die Trigenflex R96 Leuchten mit Strom- versorgung 24V haben keinen Schalter für die 2-Stufen- Helligkeitsregulierung. ♦ Anschluß 230V/120V AC und Ringkerntrafo (Abb. B)
  • Seite 6 Ausleger 7 gekoppelt. Die Teile 25 und 27 werden nicht verwendet. 2.4 Einstellung des Leuchtfeldes (Leuchtfeldzusammenführung) Die Leuchten Trigenflex R96 sind mit der Funktion der Leuchtfeldzusammenführung ausgestattet. Das heißt, die einzelnen Leuchtenfelder können, wie in der Abbildung ersichtlich, durch drehen am Handgriff 8 auf einen Punkt zusammengeführt...
  • Seite 7 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 3. Reinigung 3.1 Sterilisierbarer Handgriff Die Leuchte ist ab Werk mit der Griffhülse 8 aus- gestattet. Die abnehmbare Griffhülse ist dampfsteri- lisierbar und muß vor erstmaligem Gebrauch, sowie vor jedem weiteren Gebrauch gereinigt, desinfiziert und sterilisiert werden.
  • Seite 8 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik Bei der Reinigung / Desinfektion sind folgende Vorgänge zu beachten: Vorgang Zeit (Sek.) Zone 1 Vorspülen außen kalt 10 – 15°C Waschen sauer außen 35°C Abtropfzeit Nachspülen außen, ca. 80°C Abtropfzeit Nachspülen außen, ca.
  • Seite 9 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 3.2 Leuchtenkörper, Splitterschutzscheibe Leuchtenörper Der Leuchtenkörper ist mit einer hochwertigen O- berfläche versehen. Die Oberfläche der Leuchte kann leicht durch feuchtes Abwischen mit einem üblichen Reinigungsmittel sauber gehalten werden. Die Splitterschutzscheiben 47 bestehen aus ei- nem hochwertigen Kunststoff.
  • Seite 10 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 4. Wartung Die Leuchte ist konstruktiv so aufgebaut, daß regelmäßige Wartungsintervalle nicht notwendig sind. Es wird allerdings empfohlen, einmal jährlich die Drehgelenke mit einem säurefreien Fett nachzufetten. 4.1 Einstellungen an der Decken- / Bohrung 1 Wandaufhängung...
  • Seite 11 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik Feststellhebel 4.2 Einstellungen am Stativ ♦ Querarm Die Beweglichkeit des Querarmes kann mit dem Querarm Feststellhebel geändert werden. ♦ Einstellen der Bremsstifte Sicherungshülse SH zurückschieben. Die vier Bremsstifte BS M4 mit einem Schrau- bendreher fester anziehen (Drehung im Uhrzeiger- sinn).
  • Seite 12 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 4.4 Wechsel von Ersatzteilen 4.4.1 Wechseln der Halogenlampen Dr. Mach verwendet speziell abgestimmte Halogen- lampen als Leuchtmittel. Es dürfen nur Original-Ersatzlampen von Dr. Mach eingesetzt werden. Die Verwendung anderer Lampen kann zu einer deutlichen Verringerung der Lichtleistung und einer Erhöhung der Wärmebelastung führen.
  • Seite 13 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 4.4.2 Wechseln der Sicherungen ♦ Decke/ Wand/ Stativ-Modell Anschluß 24V AC/DC Bei den Ausführungen mit Anschluß an das 24V AC/DC -Netz sind die nötigen Sicherungen bauseits installiert. Hinweis des örtlichen Installateurs beachten.
  • Seite 14 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 4.4.3 Wechseln der Filterscheibe Die zwischen Reflektor und Splitterschutzscheibe befindliche dielektrische Filterscheibe verhindert eine schädliche Erwärmung des beleuchteten Fel- des. Eine Verwendung der Leuchte ohne diesen Filter ist nicht zulässig.
  • Seite 15 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 5. Daten 5.1 Technische Daten Anschluß 24 Volt Anschluß 230 Volt Anschluß 120 Volt 59230001 Ausgabe 05 01.02.2002 / Bak Seite 15/22...
  • Seite 16 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 5.2 Verdrahtung Anschluß 24 Volt 22,8/24V Anschluß 230 Volt 250V 230V 23,5V 1 - 2-Stufen-Schalter, je nach Ausführung Anschluß 120 Volt 127V 110V 23,5V 1 - 2-Stufen-Schalter, je nach Ausführung...
  • Seite 17 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 5.3 Umgebungsbedingungen Betrieb Min. Max. Temperatur +10°C +40°C Relative Luftfeuchtigkeit Luftdruck 700 hPa 1060 hPa Transport / Lagerung Min. Max. Temperatur -10°C +50°C Relative Luftfeuchtigkeit Luftdruck 700 hPa 1060 hPa 6.
  • Seite 18 Anschluß 120 Volt Glasrohrsicherung 5x20 Träge 4,00A 6.3 CE-Kennzeichnung Die Produkte Trigenflex R96 entsprechen der Richtlinie 93/42/EWG für Medizinprodukte des Rates der Europäischen Gemeinschaften. 7. Entsorgung Die OP-Leuchte Trigenflex R96 beinhaltet keine Gefahrengüter. Am Ende der Produkt-Lebenszeit sollten die Bestandteile der Leuchte ordnungsgemäß entsorgt werden.
  • Seite 19 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 8. Ersatzteile 8.1 Anschluß 230/120 Volt – eingebauter Trafo (Decken-/ Wandmodell) 59230001 Ausgabe 05 01.02.2002 / Bak Seite 19/22...
  • Seite 20 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 8.2 Anschluß 24 Volt (Decken-/ Wand-/ Stativmodell) Die Leuchten haben keinen eingebauten Trafo, keine Sicherungen im Leuchtenkörper, keinen EIN/AUS Schalter und keinen Umschalter am Leuchtenkörper. Für Ersatzteile sehen Sie unter Punkt 8.1 nach, außer den oben genannten Teilen.
  • Seite 21 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik 8.3 Ersatzteilliste Pos. Stck Benennung EDVNR Bemerkung Leuchtenbügel komplett 23100002 optional Schleifkontakt (Stecker) 67330002 1x in 1 und 25 oder 26 Bolzen 22080203 Wellscheibe 65542002 Druckscheibe 07011204 Sechskantmutter M10x1 DIN 439...
  • Seite 22 Dr. Mach Trigenflex R96 Decke, Wand, Stativ Leuchten + Technik Pos. Stck Benennung EDVNR Bemerkung Scheibenträger komplett 23160002 Scheibenträgerring mit Schnellverschluß 23161001 Splitterschutzscheibe 23200201 Dielektrische Filterscheibe 23250201 Haltering 23160205 Haltefeder 23160202 Mutter M3 DIN 934 65332002 Senkschraube DIN7985 HM4x10 -4,8Ni...
