Acrobat-Swing Wand

5. Montage der Gelenkarme und der Leuchte

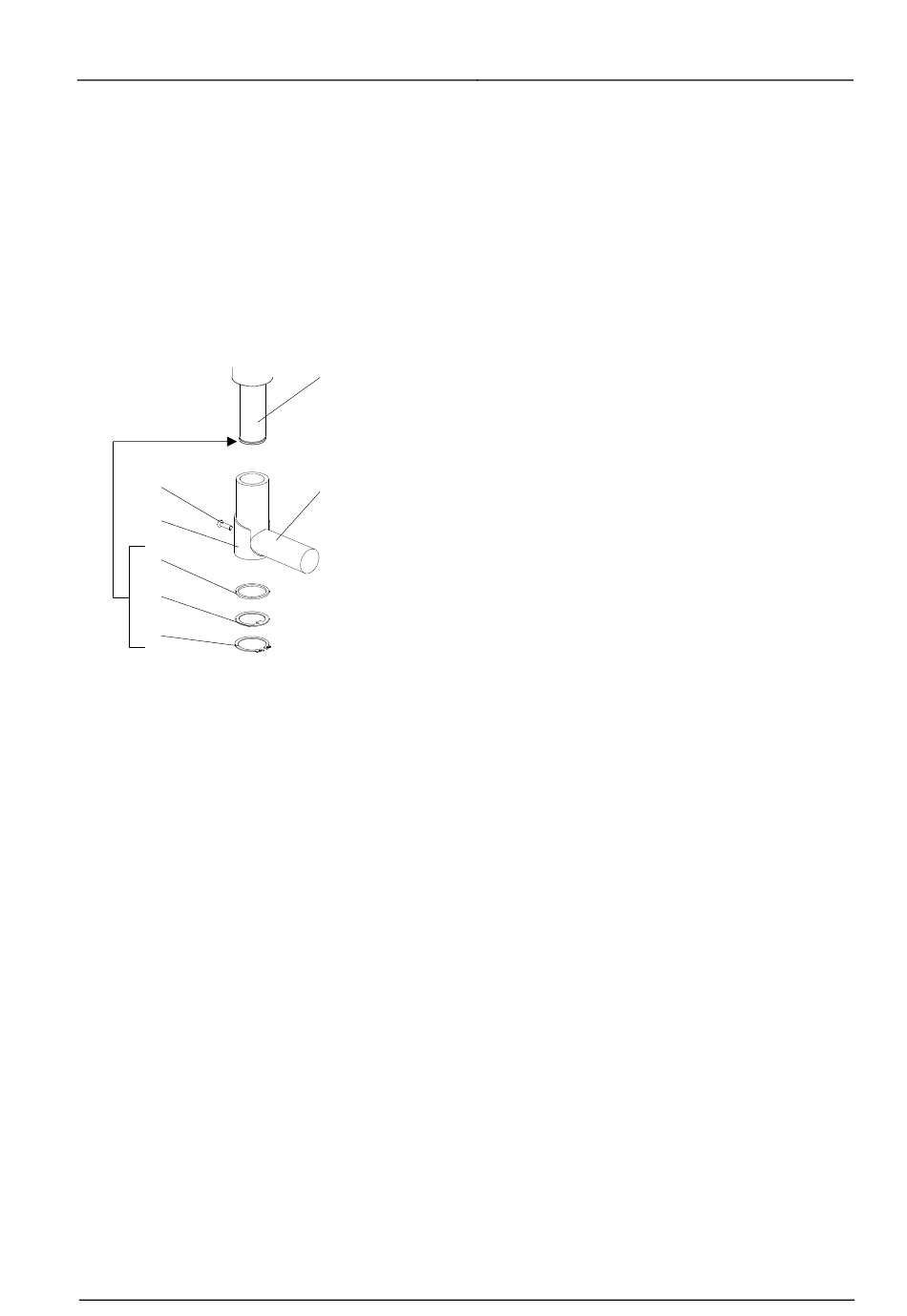

5.1 Montage der Gelenkarme an der Wandkonsole

1
2
5
4
3
59860002
Bei der Montage der Gelenkarme wie folgt vorge-
hen:
•
•
•
Wandkonsole
•
•
Gelenkarm
•
Ausgabe 12
Die Schraube 1 lösen.
Die Abdeckung 2 inkl. Schleifkontakt-Stecker
abnehmen.
Den Sicherungsring 3, die Nasenscheibe 4 und
die Ausgleichsscheibe 5 vom Rohr abnehmen
(Hilfswerkzeug: Montagezange).
Den Gelenkarm auf das Hängerohr schieben.
Die Ausgleichsscheiben, die Nasenscheibe und
den Sicherungsring in richtiger Reihenfolge auf
das Hängerohr schieben.
Dabei ist darauf zu achten, daß die Nase der
Nasenscheibe in der seitlichen Bohrung (nicht
dargestellt) des Hängerohres liegt und der Si-
cherungsring einwandfrei in der Nut des Hänge-
rohres einschnappt (Hilfswerkzeug: Montage-
zange).
Die Abdeckung 2 mit Schleifkontakt-Stecker
wieder auf den Gelenkarm stecken und mit der
Schraube 1 festschrauben.
19.08.2011 / Bak Seite 11/18
